Haben Sie sich jemals gefragt, was den reibungslosen Betrieb einer schnelllebigen Elektronikproduktionslinie gewährleistet? Es sind nicht nur die Hauptmaschinen – auch PCB-Lagermaschinen spielen eine wichtige Rolle. In der heutigen Elektronikfertigung trägt die ordnungsgemäße Lagerung von Leiterplatten dazu bei, Verzögerungen zu vermeiden, Komponenten zu schützen und die Qualität zu verbessern.
In diesem Beitrag erfahren Sie, was eine PCB-Lagermaschine ist, warum sie wichtig ist und wie sie die Effizienz in SMT- und DIP-Linien steigert.
Was ist eine PCB-Lagermaschine und wie funktioniert sie?
Eine PCB-Lagermaschine ist eine spezielle Art von Ausrüstung, die in Produktionslinien für die Elektronikindustrie verwendet wird. Man kann es sich wie ein intelligentes Regal vorstellen, in dem Leiterplatten aufbewahrt werden, während sie auf den nächsten Prozess warten. Es speichert die Bretter nicht einfach wahllos – es weiß, wann es sie freigeben oder festhalten muss, je nachdem, wie schnell die Maschinen davor und danach arbeiten. Dadurch wird sichergestellt, dass die gesamte Linie ohne Unterbrechungen oder Verlangsamungen reibungslos läuft.
In SMT- und DIP-Linien arbeiten nicht alle Maschinen im gleichen Tempo. Beispielsweise könnte die Bestückungsmaschine ihre Arbeit schneller erledigen als der Reflow-Ofen. Wenn kein Platz für die zusätzlichen Bretter vorhanden ist, kann es schnell zu Staus kommen. Hier kommt eine Leiterplatten-Lagermaschine ins Spiel. Sie fungiert wie ein Verkehrskontrolleur und hält den Fluss im Gleichgewicht, indem sie die Leiterplatten vorübergehend zurückhält, bis die nächste Maschine bereit ist.
Im Inneren der Maschine befindet sich normalerweise ein Lift, der sich auf und ab bewegt, um Bretter zu stapeln oder freizugeben. Dieser Lift wird häufig von einem Servomotor angetrieben, um eine genaue Positionierung zu gewährleisten. Eine SPS (speicherprogrammierbare Steuerung) verarbeitet alle Anweisungen und sorgt dafür, dass das Timing genau stimmt. Sensoren überwachen das Ein- und Ausfahren der Platinen und helfen so, Unfälle oder Staus zu verhindern. Bei einigen Maschinen können Sie dank Bildschirmen oder transparenten Panels auch sehen, wie viele Bretter sich darin befinden.
Diese Art der Pufferspeicherung ist von entscheidender Bedeutung, wenn verschiedene Maschinen zusammenarbeiten müssen. Wenn die Maschine dahinter ein Brett benötigt, die Maschine davor aber noch beschäftigt ist, kann der Lagerautomat schnell einspringen und ein Brett aus seinem Stapel bereitstellen. Oder wenn die vordere Maschine fertig ist, die hintere jedoch langsam ist, kann sie das Board für einige Momente halten. Auf diese Weise läuft alles weiter, ohne dass jemand die Linie anhalten oder die Bretter mit der Hand berühren muss.
Warum PCB-Lagermaschinen im SMT-Prozess unverzichtbar sind
In einer stark ausgelasteten SMT-Produktionslinie bewegen sich nicht alle Maschinen im gleichen Tempo. Manche sind schnell fertig, andere brauchen mehr Zeit. Dieser Geschwindigkeitsunterschied kann zu kleinen Staus auf der Strecke führen. Wenn eine Maschine darauf wartet, dass eine andere aufholt, verlieren Sie Zeit. Hier zeigt eine Leiterplattenspeichermaschine ihren Wert. Es fungiert wie eine Wartezone, in der Bretter bei Bedarf festgehalten und freigegeben werden, wenn die nächste Maschine bereit ist.
Nehmen Sie als Beispiel die Bestückungsmaschine und den Reflow-Ofen. Die Bestückungsmaschine lädt möglicherweise schnell Komponenten, aber der Reflow-Ofen benötigt mehr Zeit, um jede Platine zu verarbeiten. Ohne einen Puffer dazwischen könnten sich die Bretter stapeln oder zu lange liegen bleiben. Eine Speichermaschine sorgt dafür, dass die Übergabe reibungslos verläuft. Es hält alles synchron, indem es den Fluss basierend auf dem anpasst, was vor- und nachgelagert geschieht.
Dies wird in Umgebungen mit hoher Geschwindigkeit und hohem Volumen noch wichtiger. Wenn sich stündlich Hunderte oder Tausende von Leiterplatten bewegen, summieren sich bereits einige Sekunden Verzögerung. Stillstehende oder wartende Maschinen kosten Zeit und Geld. Ein Speichersystem hilft, diese Probleme zu vermeiden, indem es den Fluss ausgleicht. Es ist wie ein intelligenter Assistent, der den Produktionsrhythmus stabil hält, egal was passiert.
Davon profitieren insbesondere Hersteller, die große Chargen produzieren oder rund um die Uhr arbeiten. Sie müssen Verlangsamungen verhindern und sicherstellen, dass jede Maschine produktiv bleibt. Die Pufferung gibt ihnen Luft zum Atmen – genug, um kleine Verzögerungen zu bewältigen, ohne die gesamte Linie anzuhalten.
Hauptfunktionen und Merkmale von PCB-Lagermaschinen
PCB-Pufferung und -Entkopplung
Eine PCB-Lagermaschine fungiert wie ein flexibler Raum zwischen Maschinen. Es gibt der Vorder- und Rückseite der Linie etwas Luft zum Atmen. Das heißt, selbst wenn die vorgelagerte Maschine schnell läuft oder die nachgelagerte Maschine langsamer wird, können beide weiterarbeiten. Sie müssen nicht füreinander stehen bleiben. Diese Art der Entkopplung sorgt dafür, dass der gesamte Prozess reibungsloser abläuft und unnötige Pausen vermieden werden.
PCB-Bestandsverwaltung in Echtzeit
Zu jedem Zeitpunkt zu wissen, wie viele Boards auf dem Spiel stehen, hilft, Überraschungen zu vermeiden. Eine gute Speichermaschine kann verfolgen, was sich darin befindet. So können Sie erkennen, ob sich die Bretter stapeln oder zur Neige gehen. Diese Transparenz erleichtert die Planung und schnelle Reaktion. Viele Maschinen bieten sogar visuelle Anzeigen oder Software-Links, sodass das Personal den Lagerbestand überwachen kann, ohne die Produktion anzuhalten.
Physikalischer und elektrostatischer Schutz
Leiterplatten können empfindlich sein. Ein Stoß oder eine statische Aufladung könnte sie zerstören. In einer Lagermaschine werden die Platinen in sicheren Halterungen oder auf Aufzugsschienen aufbewahrt, um Beschädigungen zu vermeiden. Einige Maschinen verfügen außerdem über ESD-sichere Funktionen wie statische Abschirmung und Soft-Handling-Systeme. Dies trägt dazu bei, Schäden bei kurzfristiger Lagerung zu reduzieren, insbesondere wenn niemand in der Nähe ist, um Probleme zu erkennen.
FIFO- (First-In, First-Out) und Pass-Through-Funktionen
Es ist wichtig, die richtige Verarbeitungsreihenfolge einzuhalten, insbesondere wenn Boards mehrere Schritte durchlaufen. Ein FIFO-Setup stellt sicher, dass die erste Platine, die reinkommt, auch die erste raus ist. Dadurch bleiben die Dinge fair und genau. Einige Speichermaschinen ermöglichen auch den Pass-Through-Modus. Wenn das Timing stimmt, können die Bretter ohne Unterbrechung direkt durchfahren. Diese Funktion erhöht die Geschwindigkeit und Effizienz, wenn alles synchron ist.
Fortschrittliche Steuerungssysteme
Hinter den Kulissen erledigt die Automatisierung den größten Teil der Arbeit. Diese Maschinen laufen normalerweise auf einem SPS-System, das wie das Gehirn ist, das alles sagt, was es tun soll. Ein Servolift hilft dabei, die Bretter punktgenau nach oben und unten zu bewegen. Fotoelektrische Sensoren erkennen die Position jedes Boards, um Abstürze zu vermeiden. Viele sind auch SMEMA-kompatibel, sodass sie problemlos an andere Maschinen in der Linie angeschlossen werden können. Das Zusammenwirken all dieser Technologien macht den Lagerungsprozess schnell, sicher und zuverlässig.
Anwendungsfälle und Platzierung von PCB-Lagermaschinen
Leiterplattenlagermaschinen können an mehreren wichtigen Stellen der Produktionslinie platziert werden. Jeder Standort trägt zur Lösung eines anderen Strömungsproblems bei. Zu wissen, wo diese Maschinen platziert werden sollen, hat einen großen Einfluss darauf, wie reibungslos der Betrieb abläuft.
Zwischen Lotpastendrucker und Bestückungsautomat
Dies ist oft der erste Punkt, an dem etwas aus dem Takt geraten kann. Der Lotpastendrucker stoppt möglicherweise zur Reinigung, Inspektion oder zum Nachfüllen der Paste. Aber wenn die Bestückungsmaschine noch läuft, braucht sie Platinen. Ein Speicherautomat zwischen diesen beiden hält einen kleinen Vorrat bereit. Wenn der Drucker eine Pause macht, muss die Linie nicht anhalten. Und wenn der Drucker ein paar Bretter schneller fertig hat als erwartet, kann die Speichereinheit sie zurückhalten, bis der nächste Schritt fertig ist.
Zwischen Pick-and-Place-Maschine und Reflow-Ofen
Die Bestückungsmaschine ist normalerweise schneller als der Reflow-Ofen. Er kann Teile schnell platzieren, aber der Ofen braucht Zeit, um Bretter aufzuheizen und abzukühlen. Das führt zu einer Verlangsamung. Indem Sie einen Puffer in der Mitte platzieren, vermeiden Sie Massenkarambolagen. Der Lagerautomat hält fertige Bretter bereit, bis der Ofen bereit ist. Es verhindert auch, dass die Platinen zu lange sitzen, was die Lötqualität beeinträchtigen könnte. Dieser Spalt hilft dabei, das Timing und den Platinenabstand zu kontrollieren, bevor sie der Hitze ausgesetzt werden.
Zwischen AOI-Tests und nachfolgenden Montagephasen
Nach der automatischen optischen Inspektion werden einige Platinen möglicherweise zur Überprüfung oder Überarbeitung markiert. Andere machen gleich weiter. Dies kann den Fluss unterbrechen. Eine Aufbewahrungseinheit nach AOI sorgt für Ordnung auf den Boards. Wenn es bei der Überprüfung einiger Boards zu Verzögerungen kommt, müssen die anderen nicht aufhören. Dadurch gelangen gute Platinen weiter in die nächste Phase, sei es die manuelle Montage, die Endkontrolle oder die Verpackung. Es hilft auch dabei, eine Verwechslung von bestandenen und nicht bestandenen Boards zu vermeiden und sorgt so für einen sauberen und kontrollierten Arbeitsablauf.
Arten von PCB-Lagermaschinen und ihre Anwendungen
Unterschiedliche Produktionsaufbauten erfordern unterschiedliche Arten von Leiterplatten-Lagermaschinen. Einige Fabriken benötigen eine Hochgeschwindigkeitsabfertigung, andere legen mehr Wert auf Flexibilität. Abhängig von Ihrer Linie benötigen Sie möglicherweise etwas Kompaktes, etwas Stapelbares oder etwas, das in eine individuelle Lücke passt. Schauen wir uns die gängigen Typen und ihre Verwendung an.
PCB-Lagersysteme vom Lifttyp
Liftsysteme nutzen eine interne Plattform, die sich auf und ab bewegt. Es hält Platinen in Schlitzen oder Tabletts und hebt sie bei Bedarf in Position. Diese eignen sich hervorragend, wenn Sie eine strenge Kontrolle darüber benötigen, wie die Platinen freigegeben werden. Oftmals treibt ein Servomotor den Lift an und sorgt so für präzise, wiederholbare Bewegungen. Sie finden diese an Orten, an denen es auf das Timing ankommt oder wo der Platz begrenzt ist, aber vertikaler Raum zur Verfügung steht.
Magazinierte Leiterplatten-Lagermaschinen
Bei diesem Typ werden Magazine verwendet, bei denen es sich um Gestelle oder Rahmen handelt, die mehrere Platinen aufnehmen. Maschinen schieben oder ziehen Leiterplatten automatisch in das Magazin hinein und aus diesem heraus. Es funktioniert gut in Linien mit hohem Volumen oder zum Lagern von Platinen zwischen langen Prozessschritten. Einige Einheiten können mehrere Magazine gleichzeitig aufnehmen. Das bedeutet weniger Unterbrechungen und einen längeren Betrieb ohne manuelles Nachfüllen. Sie sind in Bereichen zwischen AOI und Reflow oder als End-of-Line-Puffer beliebt.
Modulare vs. integrierte Puffereinheiten
Modulare Einheiten können verschoben und angepasst werden. Sie sind praktisch, wenn Sie in Zukunft eine neue Linienkonfiguration oder einen Maschinenwechsel testen möchten. Integrierte Systeme hingegen werden fest in die Linie eingebaut. Sie verfügen oft über engere Softwareverbindungen und laufen möglicherweise reibungsloser, da sie auf nahegelegene Maschinen abgestimmt sind. Die Wahl hängt davon ab, ob Sie mehr Flexibilität oder mehr Stabilität wünschen.
Benutzerdefinierte Abmessungen und konfigurierbare Optionen
Nicht alle Tafeln sind gleich groß und nicht alle Linien haben den gleichen Abstand. Aus diesem Grund bieten viele Leiterplattenlagermaschinen Sondergrößen an. Sie können Dinge wie die Anzahl der Steckplätze, die Platinenbreite und sogar die Richtung des Platinenflusses anpassen – von links nach rechts oder von rechts nach links. Einige Setups umfassen Touchscreen-Panels, intelligente Sensoren oder sogar Datenverfolgungsfunktionen. Diese Optionen helfen der Maschine, sich ohne zusätzliche Problemumgehungen genau an Ihren Prozess anzupassen.

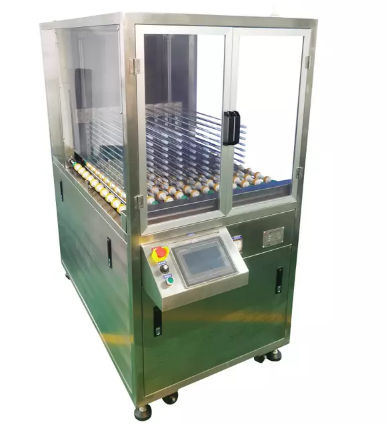

Lernen Sie unsere PCB-Zwischenspeichermaschine kennen
PCB-Zwischenspeichermaschine: Trockenmittel-Lagerschrank
Bei der Lagerung von Leiterplatten vor der Montage ist Feuchtigkeit eine stille, aber ernsthafte Bedrohung. Dies kann zu Korrosion, Schichttrennung und Lötproblemen führen, die erst viel später offensichtlich werden. Deshalb bieten wir das an PCB-Zwischenlagermaschine , die speziell zum Schutz von Leiterplatten vor Feuchtigkeit und Lufteinwirkung entwickelt wurde.
Dieses System verwendet eine auf Trockenmitteln basierende Methode, um eine trockene, kontrollierte Umgebung im Schrank aufrechtzuerhalten. Es entzieht der Luft Feuchtigkeit und hält die Luftfeuchtigkeit niedrig – weit unter dem, was typische Lagerräume oder offene Regale aushalten können. Die Trockeneinstellung verhindert die Oxidation der Lötpads und bewahrt die Qualität empfindlicher Oberflächen.
Für Einrichtungen, in denen feuchtigkeitsempfindliche Komponenten oder Platinen mit Tauchzinn-, ENIG- oder HAL-Beschichtung verarbeitet werden, ist dieser Schrank besonders nützlich. Es sorgt dafür, dass die Leiterplatten sauber und trocken bleiben und bei Bedarf problemlos verlötet werden können. Durch die Aufrechterhaltung dieses stabilen Zustands trägt es dazu bei, den Ertrag zu verbessern und kostspielige Nacharbeiten oder die Verschrottung von Platten zu reduzieren, die bei der Lagerung zu viel Feuchtigkeit aufgenommen haben.
Ganz gleich, ob Sie mit Kleinserien oder großen Produktionslinien arbeiten, diese Lagerlösung unterstützt eine gleichbleibende Qualität. Dies ist eine einfache Möglichkeit, unvorhersehbare Probleme zu vermeiden, die durch schlechte Lagerbedingungen verursacht werden. Wenn Ihr Ziel darin besteht, einen strengeren Prozess durchzuführen und jede Diele von Anfang an zu schützen, verdient dieses Gerät seinen Platz auf Ihrem Boden. Für weitere Unterstützung schauen Sie sich gerne unsere weiteren Unterstützungsangebote an Produkte.
Best Practices für die Integration einer PCB-Speichermaschine
Planung für Linienlayout und Maschinensynchronisation
Bevor Sie eine PCB-Lagermaschine zu Ihrer Linie hinzufügen, ist es sinnvoll, das Layout sorgfältig zu planen. Sie müssen darüber nachdenken, wie die einzelnen Maschinen miteinander verbunden sind und wie schnell sie laufen. Wenn sich ein Gerät langsamer bewegt als die anderen, ist die Pufferung am wichtigsten. Die Speichereinheit sollte dort stehen, wo es zu Verzögerungen kommt, etwa vor dem Reflow oder nach der Inspektion. Bei richtiger Platzierung trägt es dazu bei, dass alle Maschinen synchron arbeiten, ohne dass es zu Wartezeiten oder Staus in der Leitung kommt.
Richten Sie geeignete Betriebsbedingungen ein
Ihre Umgebung spielt eine große Rolle beim Schutz von Leiterplatten. Stellen Sie sicher, dass die Lagermaschine in einer sauberen Zone aufgestellt wird. Versuchen Sie, Bereiche zu meiden, die Staub, Luftströmungen oder plötzlichen Feuchtigkeitsschwankungen ausgesetzt sind. Stellen Sie es nach Möglichkeit innerhalb oder in der Nähe eines ESD-sicheren Bereichs auf. Dazu gehören geeignete Bodenbeläge, Erdungsbänder und antistatische Werkzeuge. Platinen, die länger als ein paar Minuten in der Maschine verbleiben, sollten vor elektrostatischer Entladung und luftgetragenen Partikeln geschützt werden.
Schulung des Personals zur Handhabung und Schnittstellennutzung
Egal wie intelligent die Maschine ist, die Menschen müssen sie dennoch richtig nutzen. Deshalb ist Training so wichtig. Bediener sollten wissen, wie sie Leiterplatten laden und entladen, ohne empfindliche Bereiche zu berühren. Sie müssen auch den Kontrollbildschirm verstehen – wie man pausiert, fortfährt und die Anzahl der Boards überprüft. Einfache Fehler, wie das verkehrte Einsetzen der Bretter oder das Überspringen von Schritten auf dem Touchscreen, können die Bretter beschädigen oder die Produktionslinie verlangsamen. Eine schnelle und klare Schulung reicht weit.
Wartungscheckliste und Inspektionsintervalle
Selbst die besten Maschinen brauchen Aufmerksamkeit, um zuverlässig zu bleiben. Erstellen Sie eine Checkliste für wöchentliche und monatliche Inspektionen. Schauen Sie sich die Sensoren, Riemen, den Hebemechanismus und die Führungsschienen an. Halten Sie alles sauber und bei Bedarf leicht geschmiert. Überprüfen Sie, ob sich im Gleis Staub angesammelt hat, und vergewissern Sie sich, dass der Notstopp funktioniert. Testen Sie außerdem das SPS-System und stellen Sie sicher, dass die Softwareeinstellungen mit Ihrem aktuellen Plattentyp und Ihrer aktuellen Plattenstärke übereinstimmen. Regelmäßige Pflege reduziert Ausfallzeiten und sorgt für eine längere Lebensdauer Ihrer Maschine.
Häufige Fehler, die es bei der PCB-Lagerung zu vermeiden gilt
Mit Blick auf die Feuchtigkeitskontrolle
Feuchtigkeit ist einer der schädlichsten Faktoren für Leiterplatten, wird jedoch oft ignoriert. Ohne entsprechende Kontrolle können Bretter Wasser aus der Luft aufnehmen. Dies führt zu Korrosion, Oxidation und im Extremfall zur Delaminierung beim Löten. Nur weil sich ein Raum trocken anfühlt, heißt das nicht, dass er sicher ist. Die Verwendung von Trockenschränken, Trockenmittelaufbewahrung oder vakuumversiegelten Beuteln trägt dazu bei, dieses Risiko zu beseitigen. Die Luftfeuchtigkeit sollte überwacht und nicht geschätzt werden, insbesondere in Bereichen, in denen die Platinen stunden- oder tagelang stehen.
Lagerung der Platten im Freien zwischen den Prozessschritten
In geschäftigen Schichten lassen die Bediener manchmal Leiterplatten auf Gestellen oder Wagen im Freien liegen. Es scheint harmlos, aber in diesen wenigen Minuten können Staub, statische Aufladung und Feuchtigkeit eindringen. Selbst sauber aussehende Umgebungen bergen Risiken. Bretter sollten immer geschützt gelagert oder direkt zur nächsten Maschine transportiert werden. Wenn man sie weglässt, sind sie Luftpartikeln ausgesetzt, die das spätere Löten beeinträchtigen oder Oberflächenprobleme verursachen können, die erst sichtbar werden, wenn der Test fehlschlägt.
FIFO-Systeme nicht effektiv nutzen
„First-in, First-out“ ist wichtiger als man denkt. Wenn ältere Platinen zu lange gelagert werden, können ihre Lötoberflächen oxidieren, insbesondere bei Oberflächen wie Tauchzinn oder ENIG. Neuere Boards werden möglicherweise zuerst ausgewählt, nur weil sie näher beieinander liegen, was dazu führt, dass ältere Boards nicht mehr den Spezifikationen entsprechen. Ein geeignetes FIFO-System hilft dabei, zu verfolgen, was zuerst einging. Das bedeutet Etiketten, Tracking-Tools und Maschinen, die so eingerichtet sind, dass sie die Platinen der Reihe nach und nicht nur basierend auf der Position freigeben.
Verzicht auf regelmäßige Maschinenwartung
Wenn alles gut läuft, vergisst man leicht die Speichermaschine. Doch das Ignorieren kann zu Problemen führen. Staubablagerungen, abgenutzte Hebeschienen und nicht kalibrierte Sensoren verschlimmern die Situation langsam. Mit der Zeit können sich die Platinen verklemmen oder falsch ausgerichtet werden. Aus einer kleinen Verzögerung wird eine große. Die Wartung muss nicht kompliziert sein – nur regelmäßige Kontrollen, schnelle Reinigung und einige Teileinspektionen. Halten Sie einen Zeitplan ein und halten Sie sich daran, bevor es zu Problemen kommt.
Abschluss
Eine Leiterplattenlagermaschine dient nicht nur der Aufbewahrung von Leiterplatten – sie sorgt dafür, dass die gesamte Produktionslinie reibungslos läuft. Durch die Steuerung des Flusses zwischen Maschinen werden Ausfallzeiten reduziert und Engpässe vermieden. Außerdem schützt es die Bretter vor Beschädigungen und stellt sicher, dass sie in der richtigen Reihenfolge verarbeitet werden. Mit intelligenter Automatisierung und richtiger Einrichtung steigert es sowohl den Output als auch die Qualität. Wenn Sie bei Ihrem Elektronikfertigungsprozess bessere Ergebnisse erzielen möchten, lohnt es sich, nach zuverlässigen PCB-Speicherlösungen zu suchen.
FAQs
Was ist der Hauptzweck einer PCB-Lagermaschine?
Es fungiert als Puffer, um Zeitunterschiede zwischen Maschinen auszugleichen, Linienstopps zu verhindern und den Fluss zu verbessern.
Wo sollten PCB-Lagermaschinen in der Linie platziert werden?
Häufige Stellen sind zwischen dem Lotpastendrucker und der Bestückungsmaschine oder vor dem Reflow-Ofen.
Wie schützt ein Leiterplattenlagerautomat Leiterplatten vor Beschädigungen?
Es nutzt Funktionen wie fotoelektrische Sensoren und sichere Halterungen, um physische Schäden zu verhindern und die Belastung durch statische Aufladung zu reduzieren.
Warum ist die Feuchtigkeitskontrolle bei der Lagerung von Leiterplatten wichtig?
Feuchtigkeit kann zu Korrosion und Lötfehlern führen. Lagermaschinen oder Schränke sorgen für eine trockene Umgebung.
Können Leiterplattenspeichermaschinen den FIFO-Betrieb unterstützen?
Ja, viele Modelle sind so konzipiert, dass sie die Platinen in der eingegebenen Reihenfolge freigeben, was zur Aufrechterhaltung der Verarbeitungsqualität beiträgt.
