Вы калі-небудзь задумваліся, што забяспечвае бесперабойную працу хуткаснай вытворчай лініі электронікі? Гэта не толькі асноўныя машыны — машыны для захоўвання друкаваных плат таксама гуляюць важную ролю. У сучаснай вытворчасці электронікі правільнае захоўванне друкаваных плат дапамагае прадухіліць затрымкі, абараніць кампаненты і палепшыць якасць.
У гэтай публікацыі вы даведаецеся, што такое PCB Storage Machine, чаму гэта важна і як гэта павышае эфектыўнасць SMT і DIP ліній.
Што такое машына для захоўвання друкаваных плат і як яна працуе?
Машына для захоўвання друкаваных плат - гэта спецыяльны тып абсталявання, які выкарыстоўваецца ў вытворчых лініях электронікі. Вы можаце разглядаць гэта як разумную паліцу, якая змяшчае друкаваныя платы, пакуль яны чакаюць наступнага працэсу. Ён не проста захоўвае дошкі ў выпадковым парадку — ён ведае, калі адпусціць або ўтрымаць іх, у залежнасці ад таго, наколькі хутка працуюць машыны да і пасля. Гэта гарантуе, што ўся лінія працуе гладка, без прыпынкаў і запаволенняў.
У лініях SMT і DIP не ўсе машыны працуюць з аднолькавай хуткасцю. Напрыклад, машына для падбору і размяшчэння можа скончыць сваю працу хутчэй, чым печ для аплаўлення. Калі няма месца для размяшчэння дадатковых дошак, рэчы могуць хутка заклініць. Вось тут і ўваходзіць машына для захоўвання друкаваных плат. Яна дзейнічае як кантролер дарожнага руху, падтрымліваючы збалансаваны паток, часова ўтрымліваючы платы, пакуль не будзе гатовая наступная машына.
Унутры машыны звычайна ёсць ліфт, які рухаецца ўверх і ўніз, каб складаць або здымаць дошкі. Гэты пад'ёмнік часта сілкуецца ад серводвигателя для дакладнага пазіцыянавання. PLC (праграмуемы лагічны кантролер) апрацоўвае ўсе інструкцыі, сочачы за тым, каб час быў правільным. Датчыкі назіраюць за перамяшчэннем дошак, дапамагаючы прадухіляць збоі або закліноўванні. Некаторыя машыны таксама дазваляюць бачыць, колькі дошак унутры, дзякуючы экранам або празрыстым панэлям.
Гэты тып буфернага захоўвання з'яўляецца ключавым, калі вам патрэбныя розныя машыны для сумеснай працы. Калі машыне ззаду патрэбна дошка, а той, што наперадзе, усё яшчэ занятая, машына захоўвання можа хутка ўмяшацца і даставіць дошку са свайго стоса. Або калі пярэдняя машына заканчвае, а задняя павольна, яна можа ўтрымліваць дошку некалькі імгненняў. Такім чынам, усё працуе без неабходнасці спыняць лінію або дакранацца да дошак рукой.
Чаму машыны для захоўвання друкаваных плат важныя ў працэсе SMT
На загружанай вытворчай лініі SMT не ўсе машыны рухаюцца з аднолькавай хуткасцю. Некаторыя сканчаюць хутка, іншым патрабуецца больш часу. Такая розніца ў хуткасці можа ствараць невялікія заторы на трасе. Калі адна машына чакае, пакуль яе дагоніць іншая, вы губляеце час. Вось дзе назапашвальнік з друкаванай платы сапраўды паказвае сваю каштоўнасць. Ён дзейнічае як зона чакання, утрымліваючы дошкі пры неабходнасці і адпускаючы іх, калі наступная машына будзе гатовая.
У якасці прыкладу возьмем машыну падбору і размяшчэння і печ аплавлення. Машына для падбору і размяшчэння можа хутка загружаць кампаненты, але апрацоўка кожнай дошкі ў печы для аплаўлення займае больш часу. Без буфера паміж імі дошкі могуць назапашвацца або ляжаць занадта доўга. Машына захоўвання гарантуе гладкую перадачу. Ён падтрымлівае ўсё ў сінхранізацыі, рэгулюючы паток у залежнасці ад таго, што адбываецца ўверх і ўніз па плыні.
Гэта становіцца яшчэ больш важным у высакахуткасных асяроддзях з вялікім аб'ёмам. Калі сотні ці тысячы друкаваных плат рухаюцца кожную гадзіну, затрымка складае нават некалькі секунд. Машыны, якія прастойваюць або чакаюць, каштуюць часу і грошай. Сістэма захоўвання дапамагае пазбегнуць гэтых праблем, ураўнаважваючы паток. Гэта як разумны памочнік, які падтрымлівае стабільны рытм вытворчасці, нягледзячы ні на што.
Асабліва ад гэтага выйграюць вытворцы, якія выпускаюць вялікія партыі або працуюць кругласутачна. Яны павінны прадухіляць запаволенне і сачыць за тым, каб кожная машына заставалася прадукцыйнай. Буферызацыя дае ім месца для дыхання - дастаткова, каб справіцца з невялікімі затрымкамі, не спыняючы ўсю лінію.
Асноўныя функцыі і характарыстыкі машын для захоўвання друкаваных плат
Буферызацыя і развязка друкаванай платы
Машына для захоўвання друкаваных плат дзейнічае як гнуткая прастора паміж машынамі. Гэта дае пярэдняй і задняй частках лініі трохі прасторы для дыхання. Гэта азначае, што нават калі вышэйшая машына рухаецца хутка або ніжняя машына запавольваецца, абодва могуць працягваць працаваць. Яны не павінны спыняцца адзін перад адным. Такое аддзяленне робіць увесь працэс больш плаўным і дазваляе пазбегнуць непатрэбных паўз.
Кіраванне запасамі друкаваных плат у рэжыме рэальнага часу
Веданне колькасці дошак на лініі ў любы час дапамагае пазбегнуць сюрпрызаў. Добрая машына для захоўвання можа адсочваць, што знаходзіцца ўнутры. Гэта дапаможа вам убачыць, назапашваюцца ці заканчваюцца дошкі. Такая бачнасць палягчае планаванне і хуткае рэагаванне. Многія машыны нават прапануюць візуальныя дысплеі або спасылкі на праграмнае забеспячэнне, каб персанал мог кантраляваць запасы, не спыняючы вытворчасць.
Фізічная і электрастатычная абарона
ПХБ могуць быць далікатнымі. Адзін удар або статычны ўдар можа сапсаваць іх. Унутры машыны для захоўвання дошкі захоўваюцца ў надзейных трымальніках або на ліфтавых дарожках, якія прадухіляюць пашкоджанне. Некаторыя машыны таксама маюць функцыі абароны ад электрастатычнага разраду, такія як статычнае экранаванне і сістэмы мяккага кіравання. Гэта дапамагае паменшыць шкоду падчас кароткачасовага захоўвання, асабліва калі побач нікога не выявіць.
FIFO (першы ўвайшоў, першы выйшаў) і функцыі перадачы
Захаванне правільнага парадку апрацоўкі мае значэнне, асабліва калі платы праходзяць некалькі этапаў. Налада FIFO гарантуе, што першая плата ўваходзіць першай. Гэта забяспечвае справядлівасць і дакладнасць. Некаторыя назапашвальнікі таксама дазваляюць скразны рэжым. Калі час правільны, дошкі могуць прайсці прама, не спыняючыся. Гэтая функцыя павышае хуткасць і эфектыўнасць, калі ўсё сінхранізавана.
Перадавыя сістэмы кіравання
За кулісамі большую частку працы выконвае аўтаматызацыя. Гэтыя машыны звычайна працуюць на сістэме PLC, якая падобная на мозг, які загадвае ўсім, што рабіць. Серваруздымнік дапамагае перамяшчаць дошкі ўверх і ўніз з высокай дакладнасцю. Фотаэлектрычныя датчыкі вызначаюць становішча кожнай дошкі, каб пазбегнуць аварый. Многія з іх таксама сумяшчальныя з SMEMA, таму яны лёгка падключаюцца да іншых машын у лініі. Усе гэтыя тэхналогіі, якія працуюць разам, робяць працэс захоўвання хуткім, бяспечным і надзейным.
Выпадкі выкарыстання і размяшчэнне машын для захоўвання друкаваных плат
Машыны для захоўвання друкаваных плат можна размясціць у некалькіх ключавых месцах вытворчай лініі. Кожнае месца дапамагае вырашыць розныя праблемы патоку. Веданне таго, дзе размясціць гэтыя машыны, значна ўплывае на тое, наколькі бесперабойна працуе праца.
Паміж прынтарам з паяльнай пастай і машынай для падбору
Часта гэта першае месца, дзе ўсё можа выйсці з сінхранізацыі. Прынтэр з паяльнай пастай можа спыніцца для чысткі, праверкі або запраўкі пасты. Але калі машына падбору і размяшчэння ўсё яшчэ працуе, ёй патрэбныя дошкі. Машына захоўвання паміж гэтымі двума захоўвае невялікія запасы напагатове. Калі прынтар робіць перапынак, лінія не павінна спыняцца. І калі прынтар заканчвае некалькі дошак хутчэй, чым чакалася, блок захоўвання можа ўтрымліваць іх, пакуль не будзе гатовы наступны крок.
Паміж машынай для збору і размяшчэння і печчу для аплаўлення
Машына для падбору і размяшчэння звычайна працуе хутчэй, чым печ для аплаўлення. Ён можа хутка размясціць дэталі, але духоўцы патрабуецца час, каб нагрэць і астудзіць дошкі. Гэта стварае запаволенне. Размясціўшы буфер пасярэдзіне, вы пазбегнеце навал. Назапашвальнік захоўвае гатовыя дошкі да гатоўнасці печы. Гэта таксама прадухіляе занадта доўгі прастой плат, што можа паўплываць на якасць прыпоя. Гэты зазор дапамагае кантраляваць час і адлегласць паміж дошкамі, перш чым яны праходзяць праз цяпло.
Паміж тэставаннем AOI і наступнымі этапамі зборкі
Пасля аўтаматычнай аптычнай праверкі некаторыя платы могуць быць пазначаны для праверкі або перапрацоўкі. Іншыя адразу ідуць далей. Гэта можа перапыніць паток. Блок захоўвання пасля AOI падтрымлівае дошкі ў парадку. Калі пры праверцы некалькіх дошак узнікла затрымка, астатнія не павінны спыняцца. Ён дазваляе добрым дошкам рухацца да наступнага этапу, няхай гэта будзе ручная зборка, канчатковая праверка або ўпакоўка. Гэта таксама дапамагае пазбегнуць змешвання дошак, якія прайшлі і не прайшлі, падтрымліваючы працоўны працэс чыстым і кантраляваным.
Тыпы машын для захоўвання друкаваных плат і іх прымяненне
Розныя вытворчыя ўстаноўкі патрабуюць розных тыпаў машын для захоўвання друкаваных плат. Некаторыя фабрыкі маюць патрэбу ў высакахуткасным апрацоўцы, іншыя больш клапоцяцца аб гнуткасці. У залежнасці ад вашай лініі, вам можа спатрэбіцца што-небудзь кампактнае, што-небудзь, што можна складаць, або што-небудзь, што адпавядае індывідуальнай шчыліне. Давайце паглядзім на агульныя тыпы і як яны выкарыстоўваюцца.
Сістэмы захоўвання друкаваных плат пад'ёмнага тыпу
У сістэмах пад'ёмнага тыпу выкарыстоўваецца ўнутраная платформа, якая перамяшчаецца ўверх і ўніз. Ён утрымлівае дошкі ў пазах або паддонах і пры неабходнасці падымае іх у патрэбнае месца. Гэта выдатна, калі вам патрэбен жорсткі кантроль над тым, як дошкі выпускаюцца. Серварухавік часта прыводзіць у дзеянне ліфт, забяспечваючы яму дакладныя, паўтаральныя руху. Вы знойдзеце іх у месцах, дзе час мае значэнне або дзе месца абмежавана, але вертыкальнае памяшканне даступна.
Машыны захоўвання друкаваных плат часопіснага тыпу
У гэтым тыпе выкарыстоўваюцца часопісы, якія ўяўляюць сабой стойкі або рамы, якія змяшчаюць некалькі дошак. Машыны аўтаматычна штурхаюць або выцягваюць друкаваныя платы ў краму і з яе. Ён добра працуе на лініях вялікага аб'ёму або для захоўвання дошак паміж доўгімі этапамі працэсу. Некаторыя агрэгаты могуць змяшчаць адразу некалькі часопісаў. Гэта азначае менш перапынкаў і больш працяглую працу без ручнога папаўнення запасаў. Яны папулярныя ў раёнах паміж AOI і пераплаўленнем або ў якасці буфераў у канцы радка.
Модульныя супраць інтэграваных буферных блокаў
Модульныя блокі можна перамяшчаць і рэгуляваць. Яны зручныя, калі вы захочаце ў будучыні праверыць новую ўстаноўку лініі або змяніць машыны. Інтэграваныя сістэмы, з іншага боку, убудаваныя ў лінію пастаянна. Яны часта маюць больш шчыльныя злучэнні з праграмным забеспячэннем і могуць працаваць больш гладка, паколькі яны створаны для працы з суседнімі машынамі. Выбар залежыць ад таго, хочаце вы больш гнуткасці або больш стабільнасці.
Карыстальніцкія памеры і наладжвальныя параметры
Не ўсе дошкі аднолькавага памеру, і не ўсе лініі маюць аднолькавы інтэрвал. Вось чаму многія машыны для захоўвання друкаваных плат прапануюць індывідуальныя памеры. Вы можаце рэгуляваць такія рэчы, як колькасць слотаў, шырыня дошкі і нават кірунак руху дошак - злева направа або справа налева. Некаторыя ўстаноўкі ўключаюць сэнсарныя панэлі, разумныя датчыкі або нават функцыі адсочвання даных. Гэтыя параметры дапамагаюць машыне адпавядаць вашаму працэсу без дадатковых абыходных шляхоў.
Пазнаёмцеся з нашай машынай часовага захоўвання PCB

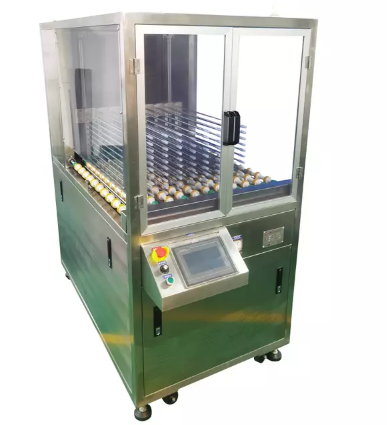

Машына часовага захоўвання PCB: Шафа для захоўвання асушальніка
Пры захоўванні друкаваных плат перад зборкай вільгаць з'яўляецца ціхай, але сур'ёзнай пагрозай. Гэта можа прывесці да карозіі, аддзялення слаёў і праблем з пайкай, якія становяцца відавочнымі не заўсёды. Вось чаму мы прапануем Машына для часовага захоўвання PCB , створаная спецыяльна для абароны дошак ад вільгаці і ўздзеяння паветра.
Гэтая сістэма выкарыстоўвае метад на аснове асушальніка для падтрымання сухога кантраляванага асяроддзя ўнутры шафы. Ён выцягвае вільгаць з паветра і падтрымлівае ўзровень вільготнасці на нізкім узроўні - нашмат ніжэй, чым здольныя звычайныя складскія памяшканні або адкрытыя стэлажы. Сухая ўстаноўка дапамагае спыніць акісленне на пляцоўках для прыпоя і захоўвае якасць адчувальнай аздаблення паверхні.
Гэтая шафа асабліва карысная для аб'ектаў, дзе працуюць адчувальныя да вільгаці кампаненты або дошкі з пакрыццём з волава, ENIG або HAL. Гэта гарантуе, што друкаваныя платы застаюцца чыстымі, сухімі і гатовымі да плаўнай паяння пры неабходнасці. Падтрымліваючы гэты стабільны стан, гэта дапамагае павысіць ураджайнасць і паменшыць дарагую перапрацоўку або лом дошак, якія ўвабралі занадта шмат вільгаці падчас захоўвання.
Незалежна ад таго, працуеце вы з невялікімі серыямі або з поўнамаштабнымі вытворчымі лініямі, гэта рашэнне для захоўвання дадзеных падтрымлівае стабільную якасць. Гэта просты спосаб прадухіліць непрадказальныя праблемы, выкліканыя дрэннымі ўмовамі захоўвання. Калі ваша мэта складаецца ў тым, каб запусціць больш жорсткі працэс і абараніць кожную дошку з самага пачатку, гэта прылада заслужыць сваё месца на вашым паверсе. Для атрымання дадатковай дапамогі, запрашаем праверыць нашу больш нашай падтрымкі прадукты.
Лепшыя практыкі па інтэграцыі машыны захоўвання дадзеных на друкаванай плаце
Планаванне размяшчэння лініі і сінхранізацыі машын
Перш чым дадаваць у сваю лінейку назапашвальнік з друкаванай платы, разумна старанна спланаваць кампаноўку. Вам трэба падумаць пра тое, як кожная машына падключаецца і наколькі хутка яна працуе. Калі адна прылада рухаецца павольней за іншыя, буферызацыя тут найбольш важная. Блок захоўвання павінен размяшчацца там, дзе здараюцца затрымкі, напрыклад, перад аплаўкай або пасля праверкі. Пры правільным размяшчэнні ён дапамагае падтрымліваць сінхранізаваную працу ўсіх машын без чакання або перашкод на лініі.
Наладжванне належных умоў працы
Ваша асяроддзе адыгрывае вялікую ролю ў абароне друкаваных плат. Пераканайцеся, што назапашвальнік знаходзіцца ў чыстай зоне. Старайцеся пазбягаць месцаў, якія падвяргаюцца ўздзеянню пылу, патоку паветра або рэзкіх перападаў вільготнасці. Калі магчыма, усталюйце яго ўнутры або побач з зонай, бяспечнай для ESD. Гэта азначае належны падлогу, рамяні зазямлення і антыстатычныя інструменты. Платы, якія знаходзяцца ўнутры прылады больш за некалькі хвілін, павінны быць абаронены ад электрастатычнага разраду і часціц у паветры.
Навучанне персаналу апрацоўцы і выкарыстанню інтэрфейсу
Незалежна ад таго, наколькі разумная машына, людзі ўсё роўна павінны выкарыстоўваць яе правільна. Вось чаму навучанне так важна. Аператары павінны ведаць, як загружаць і выгружаць друкаваныя платы, не дакранаючыся адчувальных месцаў. Яны таксама павінны разумець экран кіравання — як прыпыняць, аднаўляць і правяраць падлік дошкі. Простыя памылкі, такія як устаўка дошак назад або пропуск крокаў на сэнсарным экране, могуць пашкодзіць дошкі або запаволіць лінію. Хуткае, зразумелае навучанне вельмі важна.
Кантрольны спіс тэхнічнага абслугоўвання і інтэрвалы праверкі
Нават лепшыя машыны патрабуюць увагі, каб заставацца надзейнымі. Складзіце кантрольны спіс для штотыднёвых і штомесячных праверак. Паглядзіце на датчыкі, рамяні, пад'ёмны механізм і накіроўвалыя. Трымайце ўсё ў чысціні і пры неабходнасці злёгку змазвайце. Праверце наяўнасць пылу ўнутры дарожкі і пераканайцеся, што аварыйны прыпынак працуе. Таксама праверце сістэму ПЛК і пераканайцеся, што налады праграмнага забеспячэння адпавядаюць вашаму бягучаму тыпу і таўшчыні платы. Рэгулярны догляд скарачае час прастою і дапамагае вашай машыне служыць даўжэй.
Распаўсюджаныя памылкі, якіх варта пазбягаць пры захоўванні друкаваных плат
З выглядам на кантроль вільготнасці
Вільгаць з'яўляецца адным з самых шкодных фактараў для друкаваных плат, але яе часта ігнаруюць. Без належнага кантролю дошкі могуць паглынаць ваду з паветра. Гэта прыводзіць да карозіі, акіслення, а ў крайнім выпадку і да расслаення пры пайцы. Тое, што пакой здаецца сухім, не азначае, што яна бяспечная. Выкарыстанне сухіх шаф, сховішчаў асушальніка або вакуумных пакетаў дапамагае пазбавіцца ад гэтай рызыкі. Вільготнасць трэба адсочваць, а не здагадвацца, асабліва ў месцах, дзе дошкі стаяць гадзінамі ці днямі.
Захоўванне дошак на адкрытым паветры паміж этапамі працэсу
Часам падчас напружаных змен аператары пакідаюць друкаваныя платы на стэлажах або калясках пад адкрытым небам. Гэта здаецца бяскрыўдным, але за гэтыя некалькі хвілін можа пранікнуць пыл, статыка і вільгаць. Нават чыстае на выгляд асяроддзе нясе рызыку. Дошкі заўсёды павінны ісці ў абароненае сховішча або перамяшчацца непасрэдна да наступнай машыны. Пакідаючы іх, яны падвяргаюцца ўздзеянню часціц паветра, якія могуць перашкодзіць наступнай пайцы або выклікаць праблемы з паверхняй, якія вы не ўбачыце, пакуль тэставанне не завершыцца.
Неэфектыўнае выкарыстанне сістэм FIFO
Першы ўвайшоў, першы выйшаў мае большае значэнне, чым людзі думаюць. Калі старыя платы знаходзяцца на захоўванні занадта доўга, іх паяныя паверхні могуць акісліцца, асабліва на такіх аздабленнях, як волава або ENIG. Новыя дошкі могуць быць абраныя першымі толькі таму, што яны бліжэй, у выніку чаго старыя не старэюць. Належная сістэма FIFO дапамагае адсочваць, што прыйшло першым. Гэта азначае, што этыкеткі, інструменты адсочвання і машыны настроены на выпуск дошак па парадку, а не толькі ў залежнасці ад іх становішча.
Прапуск рэгулярнага тэхнічнага абслугоўвання машыны
Лёгка забыцца пра сховішча, калі ўсё працуе добра. Але ігнараванне гэтага можа прывесці да праблем. Назапашванне пылу, зношаныя пад'ёмныя дарожкі і некалібраваныя датчыкі паступова пагаршаюць сітуацыю. У рэшце рэшт дошкі могуць заклінаваць або зрушыцца. Маленькая затрымка становіцца вялікай. Тэхнічнае абслугоўванне не павінна быць складаным - толькі рэгулярныя праверкі, хуткая чыстка і праверка некаторых частак. Захоўвайце расклад і прытрымвайцеся яго, перш чым назапасяцца праблемы.
Заключэнне
Машына для захоўвання друкаваных плат робіць больш, чым проста ўтрымлівае друкаваныя платы - яна забяспечвае бесперабойную працу ўсёй вытворчай лініі. Кіруючы патокам паміж машынамі, гэта дапамагае скараціць час прастою і прадухіліць вузкія месцы. Ён таксама абараняе дошкі ад пашкоджанняў і забяспечвае іх апрацоўку ў правільным парадку. З разумнай аўтаматызацыяй і належнай наладай гэта павышае як выхад, так і якасць. Калі вы хочаце атрымаць лепшыя вынікі ад працэсу вытворчасці электронікі, варта вывучыць надзейныя рашэнні для захоўвання друкаваных плат.
FAQ
Якая асноўная мэта машыны для захоўвання друкаваных плат?
Ён дзейнічае як буфер для кіравання розніцай у часе паміж машынамі, прадухіляючы прыпынкі лініі і паляпшаючы паток.
Дзе на лініі павінны размяшчацца машыны для захоўвання друкаваных плат?
Часта сустракаюцца плямы паміж прынтарам з паяльнай пастай і машынай для падбору і размяшчэння або перад печчу для аплаўлення.
Як машына для захоўвання друкаваных плат абараняе платы ад пашкоджанняў?
Ён выкарыстоўвае такія функцыі, як фотаэлектрычныя датчыкі і бяспечныя трымальнікі, каб прадухіліць фізічныя пашкоджанні і паменшыць уздзеянне статыкі.
Чаму важны кантроль вільготнасці пры захоўванні друкаваных плат?
Вільгаць можа выклікаць карозію і дэфекты паяння. Машыны для захоўвання або шафы дапамагаюць падтрымліваць сухое асяроддзе.
Ці могуць назапашвальнікі PCB падтрымліваць працу FIFO?
Так, многія мадэлі прызначаны для выпуску дошак у парадку іх уводу, што дапамагае захаваць якасць апрацоўкі.
