ความแตกต่างระหว่างการแกะสลักและการกัด PCB คืออะไร?

ใน การผลิต PCB เทคนิคการประดิษฐ์ต่างๆ ถูกนำมาใช้เพื่อสร้างวงจรที่ซับซ้อนซึ่งจ่ายพลังงานให้กับอุปกรณ์อิเล็กทรอนิกส์สมัยใหม่ วิธีการที่พบบ่อยที่สุดสองวิธีคือการกัดด้วยสารเคมีและการกัดด้วยเครื่องจักร แต่ละเทคนิคมีข้อดีและความท้าทายเฉพาะตัว ทำให้วิศวกร นักออกแบบ และผู้ผลิตต้องเข้าใจความแตกต่างของพวกเขา

บทความนี้มีจุดมุ่งหมายเพื่อให้การเปรียบเทียบที่ชัดเจนระหว่างการกัดและการกัดในการผลิต PCB ช่วยให้ผู้อ่านมีข้อมูลในการตัดสินใจตามความต้องการของโครงการและเป้าหมายการผลิต

ภาพรวมของการแกะสลักในการผลิต PCB

การกัดด้วยสารเคมีเป็นหนึ่งในวิธีการที่ใช้กันอย่างแพร่หลายในการผลิต PCB สำหรับการสร้างรูปแบบวงจรที่แม่นยำบนบอร์ดที่หุ้มทองแดง เป็นกระบวนการหักลบที่คัดเลือกเอาทองแดงที่ไม่ต้องการออกเพื่อแสดงเส้นทางการนำไฟฟ้าที่ต้องการ

1.ความหมายและกระบวนการพื้นฐาน

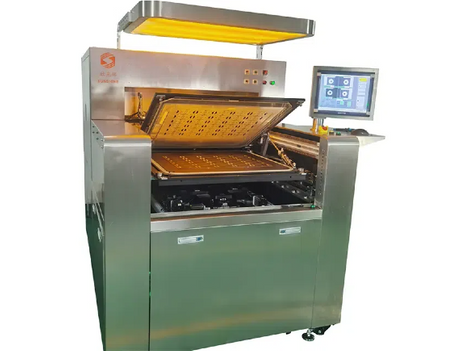

การแกะสลักเกี่ยวข้องกับการเคลือบซับสเตรตที่หุ้มด้วยทองแดงด้วยชั้นต้านทานการป้องกันที่กำหนดการออกแบบวงจร จากนั้นจึงจุ่มกระดานลงในสารละลายกัดกรด ซึ่งโดยทั่วไปได้แก่ เฟอร์ริกคลอไรด์ แอมโมเนียมเพอร์ซัลเฟต หรือคิวปริกคลอไรด์ ซึ่งจะละลายบริเวณทองแดงที่สัมผัสออก หลังจากการกัดเซาะ ตัวต้านทานจะถูกลอกออก โดยเหลือร่องรอยทองแดงอันซับซ้อนซึ่งก่อตัวเป็นการเชื่อมต่อทางไฟฟ้า

2.วัสดุและเคมีภัณฑ์ที่ใช้

• บอร์ดหุ้มทองแดง:  สิ่งเหล่านี้ทำหน้าที่เป็นฐานสำหรับการแกะสลัก โดยทั่วไปจะประกอบด้วยสารตั้งต้นที่เป็นฉนวน เช่น FR4 ที่เคลือบด้วยชั้นทองแดงบางๆ

• ต้านทานแสงหรือต้านทานการกัดกร่อน:  การเคลือบหรือฟิล์มที่ไวต่อแสงที่ใช้เพื่อปกป้องพื้นที่เฉพาะของทองแดงในระหว่างกระบวนการกัด

• Etchants:  สารละลายเคมี เช่น เฟอร์ริกคลอไรด์หรือแอมโมเนียมเปอร์ซัลเฟตที่คัดเลือกเอาทองแดงออก การจัดการและกำจัดสารเคมีเหล่านี้อย่างเหมาะสมมีความสำคัญอย่างยิ่งต่อความปลอดภัยต่อสิ่งแวดล้อม

3.การใช้งานทั่วไปและข้อดี

• การผลิตจำนวนมาก:  การแกะสลักสามารถปรับขนาดได้สูง ทำให้เป็นตัวเลือกที่ต้องการสำหรับการผลิต PCB ในปริมาณมาก เนื่องจากมีประสิทธิภาพและความสามารถในการทำซ้ำ

• รายละเอียดที่ละเอียดอ่อนและความละเอียดสูง:  การกัดด้วยสารเคมีสามารถสร้างร่องรอยที่ละเอียดมากและรูปแบบวงจรที่ซับซ้อน ซึ่งจำเป็นสำหรับ PCB ที่ซับซ้อนและมีความหนาแน่นสูงที่ใช้ในอุปกรณ์อิเล็กทรอนิกส์สมัยใหม่

• ความคุ้มทุน:  สำหรับการผลิตจำนวนมาก การแกะสลักเป็นวิธีการที่คุ้มต้นทุนด้วยโครงสร้างพื้นฐานที่จัดตั้งขึ้นและความน่าเชื่อถือที่ได้รับการพิสูจน์แล้ว

การกัดด้วยสารเคมียังคงเป็นรากฐานสำคัญของการผลิต PCB ความสมดุลของความแม่นยำ ความสามารถในการปรับขนาด และต้นทุนสำหรับการใช้งานทางอิเล็กทรอนิกส์ที่หลากหลาย

ภาพรวมของการกัดในการผลิต PCB

การกัดเชิงกลเป็นวิธีการสำคัญในการผลิต PCB ซึ่งมีประโยชน์อย่างยิ่งในด้านความยืดหยุ่นและเป็นมิตรต่อสิ่งแวดล้อม แตกต่างจากการกัดด้วยสารเคมี การกัดจะขจัดทองแดงที่ไม่ต้องการออกทางกายภาพโดยใช้เครื่องมือตัดที่มีความแม่นยำ

1.ความหมายและกระบวนการพื้นฐาน

การกัด PCB ใช้เครื่องจักร CNC พร้อมเครื่องมือตัดแบบหมุนเพื่อแกะสลักรอยทองแดงโดยตรงจากแผ่นทองแดง กระบวนการไร้สารเคมีนี้อาศัยการกำจัดวัสดุโดยกลไก

2.อุปกรณ์และเครื่องมือที่ใช้

• เครื่องกัด CNC:  เครื่องจักรอัตโนมัติที่ติดตามเส้นทางเครื่องมือที่ตั้งโปรแกรมไว้เพื่อการกัดที่แม่นยำ

• เครื่องมือตัด (ดอกเอ็นมิล):  ดอกกัดคาร์ไบด์ขนาดเล็กที่ขจัดทองแดงและซับสเตรตได้ตามต้องการ

• ระบบสุญญากาศ:  กำจัดฝุ่นและเศษซากเพื่อรักษาความแม่นยำ

3.การใช้งานทั่วไปและข้อดี

• การสร้างต้นแบบและการดำเนินการขนาดเล็ก:  เหมาะสำหรับการสร้างต้นแบบอย่างรวดเร็วและชุดการผลิตขนาดเล็ก

• ปราศจากสารเคมี:  ปลอดภัยและเป็นมิตรต่อสิ่งแวดล้อมมากกว่าการแกะสลัก

• ยืดหยุ่นและรวดเร็ว:  รองรับการเปลี่ยนแปลงการออกแบบอย่างรวดเร็วโดยไม่ต้องใช้มาสก์หรือสารเคมีใหม่

• พื้นผิวที่สะอาด:  ทำให้บอร์ดมีขอบที่สะอาดและมีสารตกค้างน้อยที่สุด

ความแตกต่างที่สำคัญระหว่างการแกะสลักและการกัด

การทำความเข้าใจความแตกต่างระหว่างการกัดและการกัดถือเป็นสิ่งสำคัญในการเลือกวิธีการผลิต PCB ที่เหมาะสมซึ่งปรับให้เหมาะกับความต้องการของโครงการโดยเฉพาะ ด้านล่างนี้คือความแตกต่างหลัก:

1. ประเภทกระบวนการ

• การแกะสลัก:  กระบวนการทางเคมีที่ทองแดงที่ไม่ต้องการถูกละลายออกไปโดยใช้สารละลายกัดกรด

• การกัด:  กระบวนการทางกลที่กำจัดทองแดงออกทางกายภาพโดยการตัดด้วยเครื่องมือที่หมุนได้

2. ผลกระทบต่อสิ่งแวดล้อม

• การแกะสลัก:  เกี่ยวข้องกับสารเคมีอันตรายที่ต้องมีการจัดการและกำจัดอย่างระมัดระวังเพื่อป้องกันอันตรายต่อสิ่งแวดล้อม

• การสี:  ปราศจากสารเคมี ก่อให้เกิดของเสียอันตรายน้อยลง และเสนอทางเลือกการผลิตที่เป็นมิตรกับสิ่งแวดล้อมมากขึ้น

3. ความแม่นยำและความละเอียด

• การแกะสลัก:  สามารถผลิตรูปแบบวงจรที่มีรายละเอียดดีมากเนื่องจากความแม่นยำทางเคมี

• การกัด:  ถูกจำกัดด้วยเส้นผ่านศูนย์กลางของเครื่องมือกัด ซึ่งอาจจำกัดความกว้างและรายละเอียดการติดตามขั้นต่ำที่ทำได้

4. ปริมาณการผลิต

• การแกะสลัก:  เหมาะอย่างยิ่งสำหรับการผลิตขนาดใหญ่เนื่องจากมีประสิทธิภาพและความสามารถในการทำซ้ำ

• การกัด:  เหมาะสมกว่าสำหรับต้นแบบและชุดงานขนาดเล็กที่ให้ความสำคัญกับความยืดหยุ่นและความเร็ว

5. เวลาตอบสนอง

• การแกะสลัก:  โดยทั่วไปต้องใช้เวลาในการตั้งค่าและดำเนินการนานขึ้น รวมถึงการอาบน้ำเคมีและการอบแห้ง

• การกัด:  โดยทั่วไปแล้วจะเร็วกว่าสำหรับการผลิตต้นแบบ เนื่องจากไม่ต้องมีขั้นตอนการเตรียมสารเคมีและการทำความสะอาด

6. การพิจารณาต้นทุน

• การแกะสลัก:  ลดต้นทุนต่อหน่วยในปริมาณมาก แต่เกี่ยวข้องกับค่าใช้จ่ายที่เกี่ยวข้องกับสารเคมี การจัดการของเสีย และมาตรการด้านความปลอดภัย

• การสี:  ต้นทุนอุปกรณ์ล่วงหน้าที่สูงขึ้นแต่ลดค่าใช้จ่ายในการจัดการสารเคมีและของเสีย ทำให้คุ้มค่าสำหรับงานขนาดเล็ก

ความท้าทายและแนวทางแก้ไขทางเทคนิค

ในการผลิต PCB การกัดและการกัด ต่างก็เผชิญกับความท้าทายที่แตกต่างกัน การทราบปัญหาเหล่านี้และวิธีแก้ไขปัญหาถือเป็นกุญแจสำคัญในการผลิตแผงวงจรที่เชื่อถือได้

1. ปัญหาทั่วไปในการแกะสลัก

• การตัดราคา:  Etchant สามารถกำจัดทองแดงที่อยู่ใต้ขอบต้านทาน ทำให้เกิดร่องรอยหรือรอยแตกที่กว้างขึ้น
  การบรรเทาผลกระทบ:  ปรับปรุงการต้านทาน ควบคุมเวลาการกัดและความเข้มข้นของสารเคมีได้อย่างแม่นยำ

• การกำจัดสารเคมี:  สารเคมีอันตรายจำเป็นต้องมีการจัดการและการกำจัดอย่างระมัดระวังเพื่อปกป้องสิ่งแวดล้อม
  การบรรเทาผลกระทบ:  ใช้การบำบัดของเสีย โซลูชั่นการรีไซเคิล และปฏิบัติตามกฎระเบียบ

• ความสม่ำเสมอในการกัด:  การเปลี่ยนแปลงคุณภาพของการกัดอาจทำให้การขจัดทองแดงไม่สม่ำเสมอ
  การบรรเทาผลกระทบ:  รักษาสภาพกระบวนการให้สม่ำเสมอและติดตามสารเคมีอย่างสม่ำเสมอ

2. ความท้าทายในการกัด

• การสึกหรอของเครื่องมือ:  ดอกกัดที่สึกหรอจะลดความแม่นยำและคุณภาพผิวสำเร็จ
  แนวทางปฏิบัติที่ดีที่สุด:  ตรวจสอบและเปลี่ยนเครื่องมือเป็นประจำ ปรับความเร็วตัดและอัตราป้อนให้เหมาะสม

• ความหยาบของพื้นผิว:  การตัดด้วยกลไกอาจทำให้ขอบหยาบซึ่งส่งผลต่อประสิทธิภาพ
  แนวทางปฏิบัติที่ดีที่สุด:  ใช้เครื่องมือที่มีคุณภาพ เพิ่มประสิทธิภาพพารามิเตอร์การกัด และทำความสะอาดหรือขัดเงาหลังกระบวนการ

• การสั่นสะเทือนและความแม่นยำ:  การสั่นสะเทือนของเครื่องจักรอาจทำให้เกิดข้อผิดพลาดด้านมิติได้
  แนวทางปฏิบัติที่ดีที่สุด:  ยึดชิ้นงานให้แน่นหนา บำรุงรักษาอุปกรณ์ และรับประกันการตั้งค่าที่เข้มงวด

3. มาตรการควบคุมคุณภาพ

• การแกะสลัก:  การตรวจสอบด้วยสายตา การทดสอบทางไฟฟ้า และการตรวจสอบขนาดจะระบุข้อบกพร่อง

• การกัด:  การตรวจสอบด้วยแสงและการโปรไฟล์พื้นผิวช่วยตรวจสอบความสมบูรณ์ของร่องรอย

• ทั่วไป:  การควบคุมกระบวนการทางสถิติและการตรวจสอบอัตโนมัติช่วยให้มั่นใจถึงความสอดคล้องและการตรวจจับปัญหาตั้งแต่เนิ่นๆ

การเลือกระหว่างการกัดและการกัด

การเลือกวิธีที่เหมาะสมในการผลิต PCB ขึ้นอยู่กับปัจจัยสำคัญหลายประการที่มีอิทธิพลต่อคุณภาพขั้นสุดท้าย ต้นทุน และความเหมาะสมของแผงวงจรพิมพ์

1. ปริมาณการผลิต

• ปริมาณมาก:  โดยทั่วไปการกัดด้วยสารเคมีเป็นที่นิยมสำหรับการผลิตจำนวนมาก เนื่องจากมีประสิทธิภาพ ความสามารถในการทำซ้ำ และต้นทุนต่อหน่วยที่ต่ำกว่าตามขนาด

• ปริมาณต่ำ / การสร้างต้นแบบ:  การกัดเหมาะกว่าสำหรับการผลิตจำนวนมากหรือต้นแบบ เนื่องจากต้องใช้การตั้งค่าเพียงเล็กน้อย และสามารถผลิตบอร์ดได้อย่างรวดเร็วโดยไม่จำเป็นต้องผ่านกระบวนการทางเคมี

2. ความซับซ้อนของการออกแบบ

• รายละเอียดที่ละเอียดและเลย์เอาต์ที่หนาแน่น:  การแกะสลักช่วยให้มีความแม่นยำสูงขึ้นและมีความกว้างของรอยตัดที่ละเอียดยิ่งขึ้น ทำให้เหมาะสำหรับการออกแบบวงจรที่ซับซ้อนและมีความหนาแน่นสูง

• การออกแบบที่เรียบง่ายกว่า:  การกัดสามารถรองรับการออกแบบที่มีรายละเอียดปานกลาง แต่อาจถูกจำกัดด้วยขนาดทางกายภาพของเครื่องมือตัด ซึ่งส่งผลต่อความกว้างของรอยตัดขั้นต่ำ

3. ข้อกังวลด้านสิ่งแวดล้อม

• การใช้สารเคมี:  การแกะสลักเกี่ยวข้องกับสารเคมีอันตรายที่จำเป็นต้องกำจัดอย่างระมัดระวังและการควบคุมสิ่งแวดล้อม

• ตัวเลือกที่เป็นมิตรกับสิ่งแวดล้อม:  การกัดช่วยลดการสิ้นเปลืองสารเคมี เป็นทางเลือกที่เป็นมิตรกับสิ่งแวดล้อมและลดผลกระทบต่อสิ่งแวดล้อม

4. การพิจารณางบประมาณ

• ประสิทธิภาพด้านต้นทุนในปริมาณมาก:  การแกะสลักจะได้ประโยชน์จากการประหยัดจากขนาด ซึ่งช่วยลดต้นทุนต่อหน่วยในการทำงานขนาดใหญ่

• ต้นทุนอุปกรณ์เริ่มต้นที่สูงขึ้น:  เครื่องกัดอาจมีราคาแพงล่วงหน้า แต่ลดต้นทุนการจัดการสารเคมีและของเสียอย่างต่อเนื่อง ทำให้คุ้มค่าสำหรับการผลิตขนาดเล็กหรือการผลิตตามสั่ง

5. ผลกระทบต่อคุณภาพและความเหมาะสมของการใช้งาน

ทางเลือกระหว่างการกัดและการกัดจะส่งผลต่อประสิทธิภาพทางไฟฟ้า ความทนทาน และรูปลักษณ์ของ PCB การกัดมีแนวโน้มที่จะทำให้ขอบเรียบขึ้นและมีความละเอียดสูงขึ้น ซึ่งสำคัญสำหรับการใช้งานที่มีความถี่สูงหรือมีความละเอียดอ่อน ข้อดีของการกัดอยู่ที่ความยืดหยุ่นและการพลิกกลับที่รวดเร็ว ซึ่งมีคุณค่าในขั้นตอนการพัฒนาหรือผลิตภัณฑ์ตามสั่ง

บทสรุป

ใน การผลิต PCB การกัดและการกัดแต่ละอย่างมีข้อดีและความท้าทายที่แตกต่างกัน การแกะสลักเป็นเลิศในการผลิตปริมาณมากพร้อมความสามารถในการเก็บรายละเอียดที่ละเอียด ในขณะที่การกัดให้ความยืดหยุ่นและเป็นตัวเลือกที่ปราศจากสารเคมีซึ่งเหมาะสำหรับต้นแบบและชุดงานขนาดเล็ก

การเลือกวิธีการที่เหมาะสมขึ้นอยู่กับปริมาณ ความซับซ้อน ลำดับความสำคัญด้านสิ่งแวดล้อม และงบประมาณของโครงการ การจับคู่เทคนิคการผลิตให้ตรงกับความต้องการเหล่านี้ทำให้มั่นใจในคุณภาพและประสิทธิภาพสูงสุด

เพื่อให้ได้ผลลัพธ์ที่ดีที่สุด ขอแนะนำให้ปรึกษาผู้ผลิต PCB ที่มีประสบการณ์ซึ่งสามารถแนะนำคุณตลอดกระบวนการคัดเลือกและส่งมอบแผงวงจรคุณภาพสูงที่เชื่อถือได้ซึ่งปรับให้เหมาะกับความต้องการของคุณ
