Qual é a diferença entre gravar e fresar uma PCB?

Em Na produção de PCB , várias técnicas de fabricação são usadas para criar os circuitos complexos que alimentam os dispositivos eletrônicos modernos. Dois dos métodos mais comuns são o ataque químico e a fresagem mecânica. Cada técnica oferece vantagens e desafios únicos, tornando importante que engenheiros, projetistas e fabricantes entendam suas diferenças.

Este artigo tem como objetivo fornecer uma comparação clara entre gravação e fresagem na fabricação de PCB, ajudando os leitores a tomar decisões informadas com base nos requisitos do projeto e nas metas de produção.

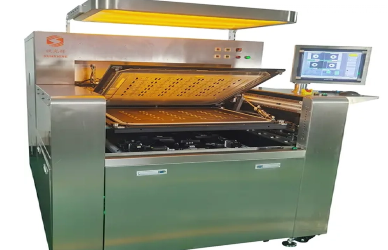

Visão geral da gravação na produção de PCB

A gravação química é um dos métodos mais amplamente utilizados na produção de PCB para criar padrões de circuito precisos em placas revestidas de cobre. É um processo subtrativo que remove seletivamente o cobre indesejado para revelar os caminhos condutores desejados.

1.Definição e Processo Básico

A gravação envolve o revestimento de um substrato revestido de cobre com uma camada protetora de resistência que define o projeto do circuito. A placa é então imersa em uma solução de ataque – geralmente cloreto férrico, persulfato de amônio ou cloreto cúprico – que dissolve as áreas de cobre expostas. Após a gravação, a resistência é removida, deixando para trás os intrincados traços de cobre que formam as conexões elétricas.

2.Materiais e Produtos Químicos Utilizados

• Placas revestidas de cobre:  ​​Servem como base para gravação, normalmente compostas de um substrato isolante como FR4 revestido com uma fina camada de cobre.

• Photoresist ou Etch Resist:  Um revestimento ou filme sensível à luz aplicado para proteger áreas específicas de cobre durante o processo de gravação.

• Corantes:  Soluções químicas como cloreto férrico ou persulfato de amônio que removem seletivamente o cobre. O manuseio e descarte adequados desses produtos químicos são essenciais para a segurança ambiental.

3.Aplicações e vantagens típicas

• Produção em massa:  A gravação é altamente escalonável, tornando-a a escolha preferida para fabricação de PCB em grande volume devido à sua eficiência e repetibilidade.

• Detalhes finos e alta resolução:  A gravação química pode produzir traços muito finos e padrões de circuito intrincados, essenciais para PCBs complexos e de alta densidade usados ​​na eletrônica moderna.

• Custo-benefício:  Para produção em massa, a gravação fornece um método econômico com infraestrutura estabelecida e confiabilidade comprovada.

A gravação química continua sendo a base da produção de PCB, equilibrando precisão, escalabilidade e custo para uma ampla gama de aplicações eletrônicas.

Visão geral do fresamento na produção de PCB

A fresagem mecânica é um método chave na produção de PCB, especialmente útil para flexibilidade e ecologia. Ao contrário do ataque químico, o fresamento remove fisicamente o cobre indesejado usando ferramentas de corte de precisão.

1.Definição e Processo Básico

A fresagem de PCB usa máquinas CNC com ferramentas de corte rotativas para esculpir traços de cobre diretamente de placas revestidas de cobre. Este processo sem produtos químicos depende da remoção mecânica do material.

2.Equipamentos e ferramentas utilizadas

• Fresadoras CNC:  Máquinas automatizadas que seguem caminhos de ferramenta programados para fresamento preciso.

• Ferramentas de corte (fresas de topo):  Pequenas brocas de metal duro que removem cobre e substrato conforme necessário.

• Sistemas de vácuo:  Remova poeira e detritos para manter a precisão.

3.Aplicações e vantagens típicas

• Prototipagem e Pequenas Tiragens:  Ideal para prototipagem rápida e pequenos lotes de produção.

• Livre de produtos químicos:  mais seguro e ecologicamente correto do que a gravação.

• Flexível e Rápido:  Suporta mudanças rápidas de design sem novas máscaras ou produtos químicos.

• Acabamento Limpo:  Produz placas com bordas limpas e resíduos mínimos.

Principais diferenças entre gravação e fresagem

Compreender as diferenças entre gravação e fresagem é essencial para selecionar o método de produção de PCB correto, adaptado às necessidades específicas do projeto. Abaixo estão as principais distinções:

1. Tipo de processo

• Gravura:  Um processo químico em que o cobre indesejado é dissolvido usando soluções de corrosão.

• Fresamento:  Processo mecânico que remove fisicamente o cobre cortando com ferramentas rotativas.

2. Impacto Ambiental

• Gravura:  Envolve produtos químicos perigosos que requerem manuseio e descarte cuidadosos para evitar danos ambientais.

• Moagem:  Livre de produtos químicos, produzindo menos resíduos perigosos e oferecendo uma opção de fabricação mais ecológica.

3. Precisão e resolução

• Gravura:  Capaz de produzir padrões de circuito muito finos e detalhados devido à precisão química.

• Fresamento:  Limitado pelo diâmetro das ferramentas de fresamento, o que pode restringir a largura e os detalhes mínimos do traço alcançáveis.

4. Volume de produção

• Gravura:  Adequado para fabricação em larga escala devido à sua eficiência e repetibilidade.

• Fresagem:  Mais apropriada para protótipos e pequenos lotes onde flexibilidade e rapidez são prioridades.

5. Tempo de resposta

• Gravura:  Geralmente requer tempos de configuração e processamento mais longos, incluindo banhos químicos e secagem.

• Fresagem:  Normalmente mais rápida para a produção de protótipos, pois elimina etapas de preparação química e limpeza.

6. Consideração de custos

• Gravura:  Menor custo por unidade em grandes volumes, mas envolve despesas relacionadas a produtos químicos, gerenciamento de resíduos e medidas de segurança.

• Fresagem:  Custos iniciais mais elevados com equipamentos, mas despesas reduzidas com produtos químicos e manuseio de resíduos, tornando-a econômica para pequenas tiragens.

Desafios Técnicos e Soluções

Na produção de PCB, a gravação e a fresagem enfrentam desafios distintos. Conhecer esses problemas e como resolvê-los é fundamental para produzir placas de circuito confiáveis.

1. Problemas comuns na gravação

• Corte inferior:  O condicionador pode remover o cobre abaixo das bordas da resistência, causando traços mais largos ou quebras.
  Mitigação:  Melhore a aplicação de resistência, controle o tempo de gravação e a concentração química com precisão.

• Descarte de produtos químicos:  Produtos químicos perigosos requerem manuseio e descarte cuidadosos para proteger o meio ambiente.
  Mitigação:  Use tratamento de resíduos, recicle soluções e siga os regulamentos.

• Uniformidade de ataque:  Variações na qualidade do ácido podem causar remoção desigual do cobre.
  Mitigação:  Mantenha condições de processo consistentes e monitore os produtos químicos regularmente.

2. Desafios de fresagem

• Desgaste da ferramenta:  Brocas desgastadas reduzem a precisão e o acabamento superficial.
  Melhores Práticas:  Inspecione e substitua ferramentas regularmente; otimizar velocidades de corte e taxas de avanço.

• Rugosidade da superfície:  O corte mecânico pode deixar arestas que afetam o desempenho.
  Melhores Práticas:  Use ferramentas de qualidade, otimize os parâmetros de fresamento e limpe ou dê polimento no pós-processamento.

• Vibração e Precisão:  As vibrações da máquina podem causar erros dimensionais.
  Melhores práticas:  Proteja as peças de trabalho com firmeza, faça a manutenção do equipamento e garanta configurações rígidas.

3. Medidas de controle de qualidade

• Gravura:  Inspeções visuais, testes elétricos e verificações dimensionais identificam defeitos.

• Fresamento:  A inspeção óptica e o perfilamento da superfície verificam a integridade do traço.

• Geral:  O controle estatístico do processo e a inspeção automatizada garantem consistência e detecção precoce de problemas.

Escolhendo entre gravação e fresagem

A seleção do método apropriado na produção de PCB depende de vários fatores-chave que influenciam a qualidade final, custo e adequação da placa de circuito impresso.

1. Volume de produção

• Alto volume:  A gravação química é geralmente preferida para produção em massa devido à sua eficiência, repetibilidade e menor custo por unidade em escala.

• Baixo volume/prototipagem:  A fresagem é mais adequada para pequenos lotes ou protótipos porque requer configuração mínima e pode produzir placas rapidamente sem a necessidade de processamento químico.

2. Complexidade do projeto

• Detalhes finos e layouts densos:  A gravação permite maior precisão e larguras de traços mais finas, tornando-a ideal para projetos de circuitos complexos e de alta densidade.

• Projetos mais simples:  O fresamento pode lidar com projetos moderadamente detalhados, mas pode ser limitado pelo tamanho físico das ferramentas de corte, afetando a largura mínima do traço.

3. Preocupações Ambientais

• Uso de produtos químicos:  A gravação envolve produtos químicos perigosos que requerem descarte cuidadoso e controles ambientais.

• Opção Ecológica:  A moagem elimina resíduos químicos, oferecendo uma alternativa mais ecológica que reduz o impacto ambiental.

4. Considerações orçamentárias

• Eficiência de custos em massa:  A gravação se beneficia de economias de escala, reduzindo o custo por unidade em grandes tiragens.

• Custo inicial mais alto do equipamento:  As fresadoras podem ser caras no início, mas reduzem os custos contínuos de gerenciamento de produtos químicos e resíduos, tornando-as econômicas para produção em pequena escala ou personalizada.

5. Impacto na qualidade e adequação da aplicação

A escolha entre gravação e fresagem afeta o desempenho elétrico, a durabilidade e a aparência da PCB. A gravação tende a fornecer bordas mais suaves e resolução mais alta, importante para aplicações sensíveis ou de alta frequência. As vantagens da fresagem residem na flexibilidade e no rápido retorno, valiosos nas fases de desenvolvimento ou produtos personalizados.

Conclusão

Na produção de PCB , a gravação e a fresagem oferecem vantagens e desafios distintos. A gravação é excelente na fabricação de alto volume com capacidade de detalhes finos, enquanto a fresagem oferece flexibilidade e uma opção sem produtos químicos, ideal para protótipos e pequenos lotes.

A escolha do método certo depende do volume, complexidade, prioridades ambientais e orçamento do seu projeto. Combinar a técnica de produção com essas necessidades garante ótima qualidade e eficiência.

Para obter os melhores resultados, é aconselhável consultar fabricantes de PCB experientes que possam orientá-lo durante o processo de seleção e fornecer placas de circuito confiáveis ​​e de alta qualidade, adaptadas às suas necessidades.
