Која је разлика између гравирања и глодања ПЦБ-а?

Ин У производњи ПЦБ-а , различите технике израде се користе за стварање сложених кола која напајају савремене електронске уређаје. Две од најчешћих метода су хемијско јеткање и механичко млевење. Свака техника нуди јединствене предности и изазове, због чега је важно да инжењери, дизајнери и произвођачи разумеју њихове разлике.

Овај чланак има за циљ да пружи јасно поређење између јеткања и глодања у производњи ПЦБ-а, помажући читаоцима да донесу информисане одлуке на основу њихових захтева пројекта и производних циљева.

Преглед гравирања у производњи ПЦБ-а

Хемијско јеткање је једна од најчешће коришћених метода у производњи ПЦБ-а за креирање прецизних шема кола на плочама обложеним бакром. То је субтрактивни процес који селективно уклања нежељени бакар да би се открили жељени проводни путеви.

1.Дефиниција и основни процес

Јеткање укључује премазивање бакрене подлоге заштитним отпорним слојем који дефинише дизајн кола. Плоча се затим урања у раствор за нагризање — обично гвожђе хлорид, амонијум персулфат или бакар хлорид — који раствара изложене површине бакра. Након гравирања, отпорник се уклања, остављајући замршене бакарне трагове који формирају електричне везе.

2.Коришћени материјали и хемикалије

• Плоче обложене бакром:  Оне служе као основа за нагризање, обично се састоје од изолационе подлоге као што је ФР4 обложене танким слојем бакра.

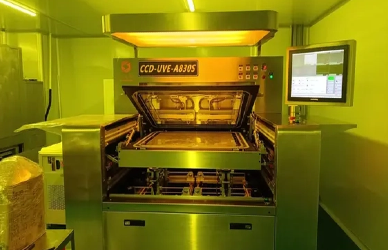

• Пхоторесист или Етцх Ресист:  премаз или филм осетљив на светлост који се наноси да заштити одређене површине бакра током процеса гравирања.

• Нагризајућа средства:  Хемијски раствори као што су гвожђе хлорид или амонијум персулфат који селективно уклањају бакар. Правилно руковање и одлагање ових хемикалија су од кључне важности за безбедност животне средине.

3.Типичне примене и предности

• Масовна производња:  Гравирање је веома скалабилно, што га чини пожељним избором за производњу ПЦБ-а великих количина због његове ефикасности и поновљивости.

• Фини детаљи и висока резолуција:  Хемијско гравирање може произвести веома фине трагове и замршене шеме кола, неопходне за сложене и високе густине ПЦБ-а који се користе у модерној електроници.

• Исплативост:  За масовну производњу, гравирање представља исплатив метод са успостављеном инфраструктуром и доказаном поузданошћу.

Хемијско гравирање остаје камен темељац производње ПЦБ-а, балансирајући прецизност, скалабилност и цену за широк спектар електронских апликација.

Преглед глодања у производњи ПЦБ-а

Механичко млевење је кључна метода у производњи ПЦБ-а, посебно корисна за флексибилност и еколошку прихватљивост. За разлику од хемијског јеткања, глодање уклања нежељени бакар физички користећи прецизне алате за сечење.

1.Дефиниција и основни процес

ПЦБ глодање користи ЦНЦ машине са ротирајућим алатима за сечење за изрезивање трагова бакра директно са плоча обложених бакром. Овај процес без хемикалија заснива се на механичком уклањању материјала.

2.Коришћена опрема и алати

• ЦНЦ машине за глодање:  аутоматизоване машине које прате програмиране путање алата за прецизно глодање.

• Алати за сечење (крајње глодалице):  Мали карбидни битови који уклањају бакар и подлогу по потреби.

• Вакумски системи:  Уклоните прашину и остатке да бисте одржали тачност.

3.Типичне примене и предности

• Израда прототипа и мале серије:  Идеално за брзу израду прототипа и мале производне серије.

• Без хемикалија:  Безбедније и еколошки прихватљивије од јеткања.

• Флексибилно и брзо:  Подржава брзе промене дизајна без нових маски или хемикалија.

• Чиста завршна обрада:  производи даске са чистим ивицама и минималним остатком.

Кључне разлике између гравирања и глодања

Разумевање разлика између јеткања и глодања је од суштинског значаја за одабир правог метода производње ПЦБ-а прилагођеног специфичним потребама пројекта. Испод су главне разлике:

1. Тип процеса

• Јеткање:  Хемијски процес где се нежељени бакар раствара помоћу раствора за јеткање.

• Глодање:  Механички процес који физички уклања бакар резањем ротирајућим алатима.

2. Утицај на животну средину

• Јеткање:  Укључује опасне хемикалије које захтевају пажљиво руковање и одлагање како би се спречила штета по животну средину.

• Мљевење:  Без хемикалија, производи мање опасног отпада и нуди зеленију опцију производње.

3. Прецизност и резолуција

• Гравирање:  способно да произведе веома фине, детаљне шеме кола због хемијске тачности.

• Глодање:  Ограничено пречником алата за глодање, што може ограничити минималну достижну ширину трага и детаље.

4. Обим производње

• Гравирање:  Погодно за производњу великих размера због своје ефикасности и поновљивости.

• Глодање:  Прикладније за прототипове и мале серије где су флексибилност и брзина приоритети.

5. Време преокрета

• Гравирање:  Генерално захтева дуже време подешавања и обраде, укључујући хемијске купке и сушење.

• Глодање:  Обично брже за производњу прототипова јер елиминише кораке хемијске припреме и чишћења.

6. Разматрање трошкова

• Гравирање:  Нижа цена по јединици у великим количинама, али укључује трошкове везане за хемикалије, управљање отпадом и мере безбедности.

• Глодање:  Већи почетни трошкови опреме, али смањени трошкови руковања хемикалијама и отпадом, што га чини исплативим за мале серије.

Технички изазови и решења

У производњи ПЦБ-а, нагризање и глодање се суочавају са различитим изазовима. Познавање ових проблема и начина на који их можете решити кључно је за производњу поузданих плоча.

1. Уобичајени проблеми у бакропису

• Подрезивање:  средство за нагризање може уклонити бакар испод ивица отпорника, узрокујући шире трагове или ломове.
  Ублажавање:  Побољшајте примену отпорности, прецизно контролишете време нагризања и концентрацију хемикалија.

• Одлагање хемикалија:  Опасне хемикалије захтевају пажљиво руковање и одлагање ради заштите животне средине.
  Ублажавање:  Користите третман отпада, рециклирајте решења и следите прописе.

• Уједначеност нагризања:  Варијације у квалитету нагризања могу узроковати неједнако уклањање бакра.
  Ублажавање:  Одржавајте доследне услове процеса и редовно надгледајте хемикалије.

2. Изазови глодања

• Хабање алата:  Истрошене глодалице смањују прецизност и завршну обраду површине.
  Најбоље праксе:  редовно проверавајте и мењајте алате; оптимизовати брзине резања и помаке.

• Храпавост површине:  механичко сечење може оставити грубе ивице које утичу на перформансе.
  Најбоље праксе:  Користите квалитетне алате, оптимизујте параметре глодања и очистите или полирајте пост-процес.

• Вибрације и прецизност:  Вибрације машине могу изазвати грешке у димензијама.
  Најбоље праксе:  Чврсто осигурајте радне предмете, одржавајте опрему и осигурајте чврсте поставке.

3. Мере контроле квалитета

• Гравирање:  Визуелни прегледи, електрични тестови и провере димензија идентификују дефекте.

• Глодање:  оптичка инспекција и профилисање површине верификује интегритет трагова.

• Опште:  Статистичка контрола процеса и аутоматизована инспекција обезбеђују доследност и рано откривање проблема.

Бирање између гравирања и глодања

Избор одговарајуће методе у производњи ПЦБ-а зависи од неколико кључних фактора који утичу на коначни квалитет, цену и погодност штампане плоче.

1. Обим производње

• Велики обим:  Хемијско нагризање је генерално пожељније за масовну производњу због његове ефикасности, поновљивости и ниже цене по јединици у обиму.

• Мали обим / израда прототипа:  глодање је погодније за мале серије или прототипове јер захтева минимално подешавање и може брзо да произведе плоче без потребе за хемијском обрадом.

2. Сложеност дизајна

• Фини детаљи и густи распореди:  Гравирање омогућава већу прецизност и финије ширине трагова, што га чини идеалним за сложене дизајне кола високе густине.

• Једноставнији дизајн:  Глодање може да обрађује умерено детаљне дизајне, али може бити ограничено физичком величином алата за сечење, што утиче на минималну ширину трага.

3. Бриге о животној средини

• Употреба хемикалија:  Нагризање укључује опасне хемикалије које захтевају пажљиво одлагање и контролу животне средине.

• Еколошки прихватљива опција:  млевење елиминише хемијски отпад, нудећи зеленију алтернативу која смањује утицај на животну средину.

4. Буџетска разматрања

• Трошковна ефикасност у расутом стању:  Гравирање има користи од економије обима, снижавајући цену по јединици у великим серијама.

• Већа почетна цена опреме:  Машине за глодање могу бити скупе унапред, али смањују текуће трошкове управљања хемикалијама и отпадом, чинећи их исплативим за малу производњу или производњу по мери.

5. Утицај на квалитет и прикладност примене

Избор између гравирања и глодања утиче на електричне перформансе, издржљивост и изглед ПЦБ-а. Јеткање има тенденцију да обезбеди глатке ивице и већу резолуцију, што је важно за апликације високе фреквенције или осетљиве. Предности глодања леже у флексибилности и брзом обрту, што је драгоцено у фазама развоја или прилагођеним производима.

Закључак

У производњи ПЦБ-а , јеткање и глодање нуде различите предности и изазове. Јеткање се истиче у производњи великог обима са могућношћу финих детаља, док глодање пружа флексибилност и опцију без хемикалија идеалну за прототипове и мале серије.

Избор правог метода зависи од обима вашег пројекта, сложености, еколошких приоритета и буџета. Усклађивање производне технике са овим потребама обезбеђује оптималан квалитет и ефикасност.

За најбоље резултате, препоручљиво је да се консултујете са искусним произвођачима ПЦБ-а који вас могу водити кроз процес одабира и испоручити поуздане, висококвалитетне штампане плоче прилагођене вашим захтевима.
