У чым розніца паміж тручэннем і фрэзераваннем друкаванай платы?

У Вытворчасць друкаваных плат , розныя метады вырабу выкарыстоўваюцца для стварэння складаных схем, якія сілкуюць сучасныя электронныя прылады. Двума найбольш распаўсюджанымі метадамі з'яўляюцца хімічнае тручэнне і механічнае фрэзераванне. Кожны метад прапануе унікальныя перавагі і праблемы, таму інжынерам, дызайнерам і вытворцам важна разумець іх адрозненні.

Гэты артыкул накіраваны на дакладнае параўнанне паміж тручэннем і фрэзераваннем у вытворчасці друкаваных поплаткаў, дапамагаючы чытачам прымаць абгрунтаваныя рашэнні на аснове іх патрабаванняў да праекта і вытворчых мэтаў.

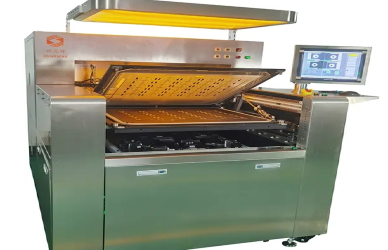

Агляд тручэння ў вытворчасці друкаваных плат

Хімічнае тручэнне з'яўляецца адным з найбольш шырока выкарыстоўваных метадаў у вытворчасці друкаваных плат для стварэння дакладных узораў схем на пакрытых меддзю платах. Гэта субтрактивный працэс, які выбарачна выдаляе непажаданую медзь, каб выявіць патрэбныя праводныя шляхі.

1.Вызначэнне і асноўны працэс

Пратручванне прадугледжвае пакрыццё меднай падкладкі ахоўным пластом рэзіста, які вызначае канструкцыю схемы. Затым дошку апускаюць у травільны раствор - звычайна хларыд жалеза, персульфат амонія або хларыд медзі - які растварае аголеныя медныя ўчасткі. Пасля тручэння рэзіст здымаецца, пакідаючы мудрагелістыя медныя сляды, якія ўтвараюць электрычныя злучэнні.

2.Матэрыялы і хімічныя рэчывы, якія выкарыстоўваюцца

• Плакаваныя меддзю дошкі:  яны служаць асновай для тручэння, звычайна складаюцца з ізаляцыйнай падкладкі, напрыклад FR4, пакрытай тонкім пластом медзі.

• Фотарэзіст або ўстойлівы да тручэння:  святлоадчувальнае пакрыццё або плёнка, нанесеная для абароны пэўных участкаў медзі падчас працэсу тручэння.

• Пратручвальнікі:  хімічныя растворы, такія як хларыд жалеза або персульфат амонія, якія выбарачна выдаляюць медзь. Правільнае абыходжанне і ўтылізацыя гэтых хімічных рэчываў мае вырашальнае значэнне для бяспекі навакольнага асяроддзя.

3.Тыповыя прымянення і перавагі

• Масавая вытворчасць:  Etching мае высокую маштабаванасць, што робіць яго пераважным выбарам для вытворчасці вялікіх аб'ёмаў друкаваных плат дзякуючы яго эфектыўнасці і паўтаральнасці.

• Дробныя дэталі і высокая раздзяляльнасць:  Хімічнае тручэнне можа ствараць вельмі дробныя сляды і мудрагелістыя схемы, неабходныя для складаных друкаваных плат высокай шчыльнасці, якія выкарыстоўваюцца ў сучаснай электроніцы.

• Эканамічная эфектыўнасць:  для масавай вытворчасці тручэнне забяспечвае эканамічна эфектыўны метад са створанай інфраструктурай і праверанай надзейнасцю.

Хімічнае тручэнне застаецца краевугольным каменем вытворчасці друкаваных плат, ураўнаважваючы дакладнасць, маштабаванасць і кошт для шырокага спектру электронных прыкладанняў.

Агляд фрэзеравання ў вытворчасці друкаваных плат

Механічнае фрэзераванне з'яўляецца ключавым метадам у вытворчасці друкаваных плат, асабліва карысным для гнуткасці і экалагічнасці. У адрозненне ад хімічнага тручэння, фрэзераванне выдаляе непатрэбную медзь фізічна з дапамогай дакладных рэжучых інструментаў.

1.Вызначэнне і асноўны працэс

Для фрэзеравання друкаваных плат выкарыстоўваюцца станкі з ЧПУ з рэжучымі інструментамі, якія верцяцца, для выразання медных слядоў непасрэдна з медных дошак. Гэты працэс без хімічных рэчываў заснаваны на механічным выдаленні матэрыялу.

2.Абсталяванне і інструменты, якія выкарыстоўваюцца

• Фрэзерныя станкі з ЧПУ:  аўтаматызаваныя станкі, якія выконваюць запраграмаваныя траекторыі для дакладнага фрэзеравання.

• Рэжучыя інструменты (канцавыя фрэзы):  невялікія цвёрдасплаўныя біты, якія пры неабходнасці выдаляюць медзь і падкладку.

• Вакуумныя сістэмы:  выдаліце ​​пыл і смецце, каб захаваць дакладнасць.

3.Тыповыя прымянення і перавагі

• Стварэнне прататыпаў і невялікія серыі:  ідэальна падыходзіць для хуткага стварэння прататыпаў і невялікіх партый.

• Без хімічных рэчываў:  больш бяспечны і экалагічна чысты, чым тручэнне.

• Гнуткі і хуткі:  падтрымлівае хуткія змены дызайну без новых масак і хімікатаў.

• Чыстая аздабленне:  вырабляе дошкі з чыстымі краямі і мінімальнымі рэшткамі.

Асноўныя адрозненні паміж тручэннем і фрэзераваннем

Разуменне адрозненняў паміж тручэннем і фрэзераваннем вельмі важна для выбару правільнага метаду вытворчасці друкаваных плат з улікам канкрэтных патрэб праекта. Ніжэй прыведзены асноўныя адрозненні:

1. Тып працэсу

• Пратручванне:  хімічны працэс, пры якім непажаданая медзь раствараецца з дапамогай раствораў для пратручвання.

• Фрэзераванне:  механічны працэс, які фізічна выдаляе медзь шляхам рэзкі з дапамогай верціцца інструментаў.

2. Уздзеянне на навакольнае асяроддзе

• Пратручванне:  Уключае ў сябе небяспечныя хімічныя рэчывы, якія патрабуюць асцярожнага абыходжання і ўтылізацыі, каб прадухіліць шкоду навакольнаму асяроддзю.

• Здрабненне:  без хімічных рэчываў, менш небяспечных адходаў і больш экалагічна чысты варыянт вытворчасці.

3. Дакладнасць і дазвол

• Гравіраванне:  дзякуючы хімічнай дакладнасці можа ствараць вельмі дробныя дэталізаваныя схемы.

• Фрэзераванне:  абмежавана дыяметрам фрэзерных інструментаў, што можа абмежаваць мінімальна дасягальную шырыню і дэталізацыю слядоў.

4. Аб'ём вытворчасці

• Гравіраванне:  добра падыходзіць для буйнамаштабнай вытворчасці дзякуючы сваёй эфектыўнасці і паўтаральнасці.

• Фрэзераванне:  больш падыходзіць для прататыпаў і невялікіх партый, дзе прыярытэтам з'яўляюцца гнуткасць і хуткасць.

5. Тэрмін выканання

• Пратручванне:  звычайна патрабуецца больш працяглы час наладкі і апрацоўкі, уключаючы хімічныя ванны і сушку.

• Фрэзераванне:  звычайна хутчэй для вытворчасці прататыпаў, паколькі выключае этапы хімічнай падрыхтоўкі і ачысткі.

6. Разгляд выдаткаў

• Гравіраванне:  меншы кошт за адзінку ў вялікіх аб'ёмах, але ўключае выдаткі, звязаныя з хімікатамі, утылізацыяй адходаў і мерамі бяспекі.

• Фрэзераванне:  больш высокія першапачатковыя выдаткі на абсталяванне, але меншыя выдаткі на хімікаты і апрацоўку адходаў, што робіць яго эканамічна эфектыўным для невялікіх накладаў.

Тэхнічныя праблемы і рашэнні

У вытворчасці друкаваных плат, тручэнне і фрэзераванне сутыкаюцца з рознымі праблемамі. Веданне гэтых праблем і спосабаў іх вырашэння з'яўляецца ключом да вытворчасці надзейных друкаваных поплаткаў.

1. Агульныя праблемы ў афорце

• Падразанне:  Etchant можа выдаліць медзь пад краямі рэзіста, выклікаючы больш шырокія сляды або разломы.
  Змякчэнне наступстваў:  паляпшэнне нанясення рэзіста, дакладны кантроль часу тручэння і канцэнтрацыі хімікатаў.

• Хімічная ўтылізацыя:  небяспечныя хімічныя рэчывы патрабуюць асцярожнага абыходжання і ўтылізацыі ў мэтах аховы навакольнага асяроддзя.
  Змякчэнне наступстваў:  выкарыстоўвайце апрацоўку адходаў, перапрацоўвайце рашэнні і выконвайце правілы.

• Аднастайнасць пратручвання:  Адрозненне якасці пратручвання можа выклікаць нераўнамернае выдаленне медзі.
  Змякчэнне:  падтрымлівайце стабільныя ўмовы працэсу і рэгулярна кантралюйце хімікаты.

2. Фрэзерныя праблемы

• Знос інструмента:  зношаныя фрэзы зніжаюць дакладнасць і якасць паверхні.
  Лепшыя практыкі:  рэгулярна правярайце і замяняйце інструменты; аптымізаваць хуткасці рэзкі і падачы.

• Шурпатасць паверхні:  Механічная рэзка можа пакінуць шурпатыя краю, што паўплывае на прадукцыйнасць.
  Рэкамендацыі:  выкарыстоўвайце якасныя інструменты, аптымізуйце параметры фрэзеравання і чысціце або паліруйце пасля апрацоўкі.

• Вібрацыя і дакладнасць:  Вібрацыя машыны можа выклікаць памылкі ў памерах.
  Рэкамендацыі:  надзейна замацоўвайце нарыхтоўкі, абслугоўвайце абсталяванне і забяспечвайце жорсткую ўстаноўку.

3. Меры кантролю якасці

• Пратручванне:  Візуальны агляд, электрычныя выпрабаванні і праверкі памераў выяўляюць дэфекты.

• Фрэзераванне:  аптычны агляд і прафіляванне паверхні правяраюць цэласнасць слядоў.

• Агульнае:  статыстычны кантроль працэсу і аўтаматызаваны кантроль забяспечваюць паслядоўнасць і ранняе выяўленне праблем.

Выбар паміж тручэннем і фрэзераваннем

Выбар падыходнага метаду вытворчасці друкаваных плат залежыць ад некалькіх ключавых фактараў, якія ўплываюць на канчатковую якасць, кошт і прыдатнасць друкаванай платы.

1. Аб'ём вытворчасці

• Вялікі аб'ём:  хімічнае тручэнне звычайна з'яўляецца пераважным для масавай вытворчасці з-за яго эфектыўнасці, паўтаральнасці і меншага кошту на адзінку ў маштабе.

• Малы аб'ём / стварэнне прататыпаў:  фрэзераванне лепш падыходзіць для невялікіх партый або прататыпаў, таму што патрабуе мінімальнай наладкі і дазваляе хутка вырабляць дошкі без неабходнасці хімічнай апрацоўкі.

2. Складанасць канструкцыі

• Дробныя дэталі і шчыльныя макеты:  тручэнне забяспечвае больш высокую дакладнасць і больш тонкую шырыню следаў, што робіць яго ідэальным для складаных схем з высокай шчыльнасцю.

• Больш простыя канструкцыі:  фрэзераванне можа апрацоўваць умерана дэталізаваныя канструкцыі, але можа быць абмежавана фізічным памерам рэжучых інструментаў, што ўплывае на мінімальную шырыню слядоў.

3. Экалагічныя праблемы

• Выкарыстанне хімікатаў:  тручэнне ўключае небяспечныя хімічныя рэчывы, якія патрабуюць дбайнай утылізацыі і экалагічнага кантролю.

• Экалагічна чысты варыянт:  фрэзераванне ліквідуе хімічныя адходы, прапаноўваючы больш экалагічную альтэрнатыву, якая зніжае ўздзеянне на навакольнае асяроддзе.

4. Бюджэтныя меркаванні

• Маставая эканамічная эфектыўнасць:  тручэнне атрымлівае выгаду ад маштабу, зніжэння кошту за адзінку вялікіх накладаў.

• Больш высокі першапачатковы кошт абсталявання:  фрэзерныя станкі могуць быць дарагімі загадзя, але зніжаюць бягучыя выдаткі на хімічныя рэчывы і перапрацоўку адходаў, што робіць іх эканамічна эфектыўнымі для дробнасерыйнай або заказной вытворчасці.

5. Уплыў на якасць і прыдатнасць прымянення

Выбар паміж тручэннем і фрэзераваннем уплывае на электрычныя характарыстыкі, даўгавечнасць і знешні выгляд друкаванай платы. Пратручванне, як правіла, забяспечвае больш гладкія краю і больш высокую разрознасць, што важна для высокачашчынных або адчувальных прыкладанняў. Перавагі Milling заключаюцца ў гнуткасці і хуткім абароце, што важна на этапах распрацоўкі або вырабаў на заказ.

Заключэнне

У вытворчасці друкаваных поплаткаў тручэнне і фрэзераванне маюць розныя перавагі і праблемы. Пратручванне выдатна падыходзіць для вытворчасці вялікіх аб'ёмаў з магчымасцю дробных дэталяў, у той час як фрэзераванне забяспечвае гібкасць і варыянт без хімікатаў, ідэальны для прататыпаў і невялікіх партый.

Выбар правільнага метаду залежыць ад аб'ёму, складанасці, экалагічных прыярытэтаў і бюджэту вашага праекта. Адпаведнасць тэхнікі вытворчасці гэтым патрэбам забяспечвае аптымальную якасць і эфектыўнасць.

Для дасягнення найлепшых вынікаў пажадана пракансультавацца з вопытнымі вытворцамі друкаваных плат, якія дапамогуць вам у працэсе выбару і паставяць надзейныя, высакаякасныя друкаваныя платы, адаптаваныя да вашых патрабаванняў.
