पीसीबी की नक़्क़ाशी और मिलिंग के बीच क्या अंतर है?

में पीसीबी उत्पादन , आधुनिक इलेक्ट्रॉनिक उपकरणों को शक्ति प्रदान करने वाले जटिल सर्किट बनाने के लिए विभिन्न निर्माण तकनीकों का उपयोग किया जाता है। सबसे आम तरीकों में से दो रासायनिक नक़्क़ाशी और यांत्रिक मिलिंग हैं। प्रत्येक तकनीक अद्वितीय लाभ और चुनौतियाँ प्रदान करती है, जिससे इंजीनियरों, डिजाइनरों और निर्माताओं के लिए उनके अंतरों को समझना महत्वपूर्ण हो जाता है।

इस लेख का उद्देश्य पीसीबी निर्माण में नक़्क़ाशी और मिलिंग के बीच एक स्पष्ट तुलना प्रदान करना है, जिससे पाठकों को उनकी परियोजना आवश्यकताओं और उत्पादन लक्ष्यों के आधार पर सूचित निर्णय लेने में मदद मिलेगी।

पीसीबी उत्पादन में नक़्क़ाशी का अवलोकन

कॉपर-क्लैड बोर्डों पर सटीक सर्किट पैटर्न बनाने के लिए पीसीबी उत्पादन में रासायनिक नक़्क़ाशी सबसे व्यापक रूप से उपयोग की जाने वाली विधियों में से एक है। यह एक घटिया प्रक्रिया है जो वांछित प्रवाहकीय मार्गों को प्रकट करने के लिए अवांछित तांबे को चुनिंदा रूप से हटा देती है।

1.परिभाषा और बुनियादी प्रक्रिया

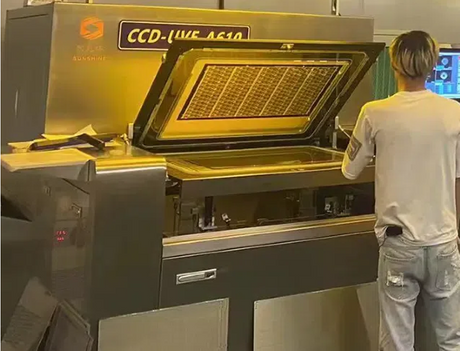

नक़्क़ाशी में एक तांबे-पहने सब्सट्रेट को एक सुरक्षात्मक प्रतिरोधी परत के साथ कोटिंग करना शामिल है जो सर्किट डिज़ाइन को परिभाषित करता है। इसके बाद बोर्ड को एक एटचेंट घोल में डुबोया जाता है - आमतौर पर फेरिक क्लोराइड, अमोनियम परसल्फेट, या क्यूप्रिक क्लोराइड - जो खुले तांबे के क्षेत्रों को घोल देता है। नक़्क़ाशी के बाद, प्रतिरोध को हटा दिया जाता है, जिससे जटिल तांबे के निशान रह जाते हैं जो विद्युत कनेक्शन बनाते हैं।

2.प्रयुक्त सामग्री एवं रसायन

• कॉपर-क्लैड बोर्ड:  ये नक़्क़ाशी के लिए आधार के रूप में काम करते हैं, जो आम तौर पर तांबे की पतली परत के साथ लेपित एफआर 4 जैसे एक इन्सुलेटिंग सब्सट्रेट से बने होते हैं।

• फोटोरेसिस्ट या ईच रेजिस्टेंस:  नक़्क़ाशी प्रक्रिया के दौरान तांबे के विशिष्ट क्षेत्रों की सुरक्षा के लिए लगाई जाने वाली एक प्रकाश-संवेदनशील कोटिंग या फिल्म।

• एचैंट्स:  फेरिक क्लोराइड या अमोनियम परसल्फेट जैसे रासायनिक समाधान जो तांबे को चुनिंदा रूप से हटाते हैं। पर्यावरण सुरक्षा के लिए इन रसायनों का उचित प्रबंधन और निपटान महत्वपूर्ण है।

3.विशिष्ट अनुप्रयोग और लाभ

• बड़े पैमाने पर उत्पादन:  नक़्क़ाशी अत्यधिक स्केलेबल है, जो इसकी दक्षता और दोहराव के कारण इसे बड़ी मात्रा में पीसीबी निर्माण के लिए पसंदीदा विकल्प बनाती है।

• बारीक विवरण और उच्च रिज़ॉल्यूशन:  रासायनिक नक़्क़ाशी बहुत बारीक निशान और जटिल सर्किट पैटर्न उत्पन्न कर सकती है, जो आधुनिक इलेक्ट्रॉनिक्स में उपयोग किए जाने वाले जटिल और उच्च घनत्व पीसीबी के लिए आवश्यक है।

• लागत-प्रभावशीलता:  थोक उत्पादन के लिए, नक़्क़ाशी स्थापित बुनियादी ढांचे और सिद्ध विश्वसनीयता के साथ एक लागत प्रभावी तरीका प्रदान करती है।

रासायनिक नक़्क़ाशी पीसीबी उत्पादन की आधारशिला बनी हुई है, जो इलेक्ट्रॉनिक अनुप्रयोगों की एक विस्तृत श्रृंखला के लिए परिशुद्धता, स्केलेबिलिटी और लागत को संतुलित करती है।

पीसीबी उत्पादन में मिलिंग का अवलोकन

पीसीबी उत्पादन में मैकेनिकल मिलिंग एक महत्वपूर्ण विधि है, जो विशेष रूप से लचीलेपन और पर्यावरण-मित्रता के लिए उपयोगी है। रासायनिक नक़्क़ाशी के विपरीत, मिलिंग सटीक काटने वाले उपकरणों का उपयोग करके अवांछित तांबे को भौतिक रूप से हटा देती है।

1.परिभाषा और बुनियादी प्रक्रिया

पीसीबी मिलिंग में तांबे से बने बोर्डों से सीधे तांबे के निशान निकालने के लिए घूमने वाले काटने वाले उपकरणों के साथ सीएनसी मशीनों का उपयोग किया जाता है। यह रसायन-मुक्त प्रक्रिया सामग्री के यांत्रिक निष्कासन पर निर्भर करती है।

2.प्रयुक्त उपकरण एवं औज़ार

• सीएनसी मिलिंग मशीनें:  स्वचालित मशीनें जो सटीक मिलिंग के लिए प्रोग्राम किए गए टूलपाथ का पालन करती हैं।

• काटने के उपकरण (एंड मिल्स):  छोटे कार्बाइड बिट्स जो आवश्यकतानुसार तांबे और सब्सट्रेट को हटा देते हैं।

• वैक्यूम सिस्टम:  सटीकता बनाए रखने के लिए धूल और मलबा हटा दें।

3.विशिष्ट अनुप्रयोग और लाभ

• प्रोटोटाइपिंग और छोटे रन:  रैपिड प्रोटोटाइपिंग और छोटे उत्पादन बैचों के लिए आदर्श।

• रसायन-मुक्त:  नक़्क़ाशी की तुलना में अधिक सुरक्षित और पर्यावरण के अनुकूल।

• लचीला और तेज़:  नए मास्क या रसायनों के बिना त्वरित डिज़ाइन परिवर्तनों का समर्थन करता है।

• स्वच्छ फिनिश:  साफ किनारों और न्यूनतम अवशेषों वाले बोर्ड तैयार करता है।

नक़्क़ाशी और मिलिंग के बीच मुख्य अंतर

विशिष्ट परियोजना आवश्यकताओं के अनुरूप सही पीसीबी उत्पादन विधि का चयन करने के लिए नक़्क़ाशी और मिलिंग के बीच अंतर को समझना आवश्यक है। नीचे मुख्य भेद हैं:

1. प्रक्रिया प्रकार

• नक़्क़ाशी:  एक रासायनिक प्रक्रिया जहां अवांछित तांबे को नक़्क़ाशी समाधान का उपयोग करके भंग कर दिया जाता है।

• मिलिंग:  एक यांत्रिक प्रक्रिया जो घूमने वाले उपकरणों से काटकर तांबे को भौतिक रूप से हटा देती है।

2. पर्यावरणीय प्रभाव

• नक़्क़ाशी:  इसमें खतरनाक रसायन शामिल होते हैं जिन्हें पर्यावरणीय नुकसान को रोकने के लिए सावधानीपूर्वक संचालन और निपटान की आवश्यकता होती है।

• मिलिंग:  रसायन-मुक्त, कम खतरनाक अपशिष्ट उत्पन्न करने वाला और हरित विनिर्माण विकल्प प्रदान करने वाला।

3. परिशुद्धता और संकल्प

• नक़्क़ाशी:  रासायनिक सटीकता के कारण बहुत बढ़िया, विस्तृत सर्किट पैटर्न बनाने में सक्षम।

• मिलिंग:  मिलिंग उपकरण के व्यास द्वारा सीमित, जो न्यूनतम प्राप्त ट्रेस चौड़ाई और विवरण को प्रतिबंधित कर सकता है।

4. उत्पादन की मात्रा

• नक़्क़ाशी:  अपनी दक्षता और दोहराव के कारण बड़े पैमाने पर विनिर्माण के लिए उपयुक्त है।

• मिलिंग:  प्रोटोटाइप और छोटे बैचों के लिए अधिक उपयुक्त जहां लचीलापन और गति प्राथमिकताएं हैं।

5. टर्नअराउंड समय

• नक़्क़ाशी:  आम तौर पर रासायनिक स्नान और सुखाने सहित लंबे सेटअप और प्रसंस्करण समय की आवश्यकता होती है।

• मिलिंग:  आमतौर पर प्रोटोटाइप बनाने में तेजी आती है क्योंकि इसमें रासायनिक तैयारी और सफाई के चरण समाप्त हो जाते हैं।

6. लागत पर विचार

• नक़्क़ाशी:  उच्च मात्रा में प्रति यूनिट कम लागत लेकिन इसमें रसायन, अपशिष्ट प्रबंधन और सुरक्षा उपायों से संबंधित खर्च शामिल होते हैं।

• मिलिंग:  प्रारंभिक उपकरण लागत अधिक है लेकिन रासायनिक और अपशिष्ट प्रबंधन खर्च कम हो गया है, जिससे यह छोटे कार्यों के लिए लागत प्रभावी हो गया है।

तकनीकी चुनौतियाँ एवं समाधान

पीसीबी उत्पादन में, नक़्क़ाशी और मिलिंग प्रत्येक को अलग-अलग चुनौतियों का सामना करना पड़ता है। इन मुद्दों को जानना और उन्हें कैसे संबोधित किया जाए, विश्वसनीय सर्किट बोर्ड बनाने की कुंजी है।

1. नक़्क़ाशी में सामान्य मुद्दे

• अंडरकटिंग:  एचैंट प्रतिरोध किनारों के नीचे से तांबे को हटा सकता है, जिससे व्यापक निशान या टूटन हो सकती है।
  शमन:  प्रतिरोध अनुप्रयोग में सुधार, नक़्क़ाशी समय और रासायनिक एकाग्रता को सटीक रूप से नियंत्रित करें।

• रासायनिक निपटान:  पर्यावरण की रक्षा के लिए खतरनाक रसायनों को सावधानीपूर्वक संभालने और निपटान की आवश्यकता होती है।
  शमन:  अपशिष्ट उपचार का उपयोग करें, समाधानों का पुनर्चक्रण करें और नियमों का पालन करें।

• नक़्क़ाशी एकरूपता:  नक़्क़ाशी की गुणवत्ता में भिन्नता के कारण तांबे का असमान निष्कासन हो सकता है।
  शमन:  लगातार प्रक्रिया की स्थिति बनाए रखें और नियमित रूप से रसायनों की निगरानी करें।

2. मिलिंग चुनौतियाँ

• टूल घिसाव:  घिसे हुए मिलिंग बिट्स सटीकता और सतह फिनिश को कम करते हैं।
  सर्वोत्तम प्रथाएँ:  उपकरणों का नियमित रूप से निरीक्षण करें और बदलें; काटने की गति और फ़ीड दरों को अनुकूलित करें।

• सतह का खुरदरापन:  यांत्रिक कटिंग से किनारों में खुरदुरापन आ सकता है जिससे प्रदर्शन प्रभावित हो सकता है।
  सर्वोत्तम अभ्यास:  गुणवत्ता वाले उपकरणों का उपयोग करें, मिलिंग मापदंडों को अनुकूलित करें, और प्रक्रिया के बाद साफ या पॉलिश करें।

• कंपन और सटीकता:  मशीन के कंपन से आयामी त्रुटियां हो सकती हैं।
  सर्वोत्तम अभ्यास:  वर्कपीस को मजबूती से सुरक्षित करें, उपकरण बनाए रखें, और कठोर सेटअप सुनिश्चित करें।

3. गुणवत्ता नियंत्रण उपाय

• नक़्क़ाशी:  दृश्य निरीक्षण, विद्युत परीक्षण और आयामी जाँच दोषों की पहचान करते हैं।

• मिलिंग:  ऑप्टिकल निरीक्षण और सतह प्रोफाइलिंग ट्रेस अखंडता को सत्यापित करते हैं।

• सामान्य:  सांख्यिकीय प्रक्रिया नियंत्रण और स्वचालित निरीक्षण निरंतरता और समस्या का शीघ्र पता लगाना सुनिश्चित करते हैं।

नक़्क़ाशी और मिलिंग के बीच चयन करना

पीसीबी उत्पादन में उपयुक्त विधि का चयन कई प्रमुख कारकों पर निर्भर करता है जो मुद्रित सर्किट बोर्ड की अंतिम गुणवत्ता, लागत और उपयुक्तता को प्रभावित करते हैं।

1. उत्पादन की मात्रा

• उच्च मात्रा:  रासायनिक नक़्क़ाशी को आम तौर पर इसकी दक्षता, दोहराव और बड़े पैमाने पर कम प्रति-इकाई लागत के कारण बड़े पैमाने पर उत्पादन के लिए पसंद किया जाता है।

• कम मात्रा/प्रोटोटाइपिंग:  मिलिंग छोटे बैचों या प्रोटोटाइप के लिए बेहतर अनुकूल है क्योंकि इसमें न्यूनतम सेटअप की आवश्यकता होती है और रासायनिक प्रसंस्करण की आवश्यकता के बिना जल्दी से बोर्ड का उत्पादन किया जा सकता है।

2. डिज़ाइन जटिलता

• बारीक विवरण और सघन लेआउट:  नक़्क़ाशी उच्च परिशुद्धता और बेहतर ट्रेस चौड़ाई की अनुमति देती है, जो इसे जटिल, उच्च-घनत्व सर्किट डिजाइनों के लिए आदर्श बनाती है।

• सरल डिज़ाइन:  मिलिंग मध्यम विस्तृत डिज़ाइन को संभाल सकती है लेकिन काटने के उपकरण के भौतिक आकार से सीमित हो सकती है, जिससे न्यूनतम ट्रेस चौड़ाई प्रभावित होती है।

3. पर्यावरण संबंधी चिंताएँ

• रासायनिक उपयोग:  नक़्क़ाशी में खतरनाक रसायन शामिल होते हैं जिनके सावधानीपूर्वक निपटान और पर्यावरणीय नियंत्रण की आवश्यकता होती है।

• पर्यावरण-अनुकूल विकल्प:  मिलिंग रासायनिक अपशिष्ट को समाप्त करती है, एक हरित विकल्प प्रदान करती है जो पर्यावरणीय प्रभाव को कम करती है।

4. बजट संबंधी विचार

• थोक में लागत दक्षता:  पैमाने की अर्थव्यवस्थाओं से नक़्क़ाशी का लाभ मिलता है, बड़े पैमाने पर प्रति यूनिट लागत कम हो जाती है।

• उच्च प्रारंभिक उपकरण लागत:  मिलिंग मशीनें पहले से महंगी हो सकती हैं, लेकिन चल रही रासायनिक और अपशिष्ट प्रबंधन लागत को कम करती हैं, जिससे वे छोटे पैमाने पर या कस्टम उत्पादन के लिए लागत प्रभावी बन जाती हैं।

5. गुणवत्ता और अनुप्रयोग उपयुक्तता पर प्रभाव

नक़्क़ाशी और मिलिंग के बीच का चुनाव पीसीबी के विद्युत प्रदर्शन, स्थायित्व और उपस्थिति को प्रभावित करता है। नक़्क़ाशी चिकनी किनारों और उच्च रिज़ॉल्यूशन प्रदान करती है, जो उच्च-आवृत्ति या संवेदनशील अनुप्रयोगों के लिए महत्वपूर्ण है। मिलिंग के फायदे लचीलेपन और तेजी से बदलाव में निहित हैं, जो विकास चरणों या कस्टम उत्पादों में मूल्यवान हैं।

निष्कर्ष

में पीसीबी उत्पादन , नक़्क़ाशी और मिलिंग प्रत्येक अलग-अलग फायदे और चुनौतियाँ पेश करते हैं। नक़्क़ाशी बारीक विवरण क्षमता के साथ उच्च-मात्रा निर्माण में उत्कृष्टता प्राप्त करती है, जबकि मिलिंग प्रोटोटाइप और छोटे बैचों के लिए लचीलापन और एक रसायन-मुक्त विकल्प आदर्श प्रदान करती है।

सही विधि का चयन आपके प्रोजेक्ट की मात्रा, जटिलता, पर्यावरणीय प्राथमिकताओं और बजट पर निर्भर करता है। इन आवश्यकताओं के साथ उत्पादन तकनीक का मिलान इष्टतम गुणवत्ता और दक्षता सुनिश्चित करता है।

सर्वोत्तम परिणामों के लिए, अनुभवी पीसीबी निर्माताओं से परामर्श करने की सलाह दी जाती है जो चयन प्रक्रिया में आपका मार्गदर्शन कर सकते हैं और आपकी आवश्यकताओं के अनुरूप विश्वसनीय, उच्च गुणवत्ता वाले सर्किट बोर्ड प्रदान कर सकते हैं।
