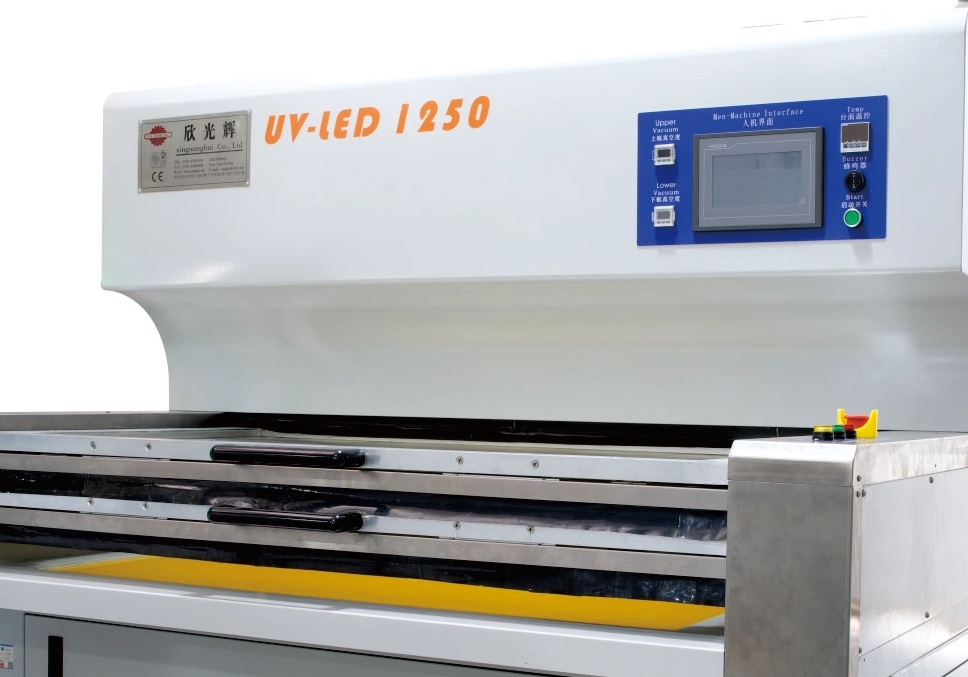

L'industria dei circuiti stampati (PCB) è la spina dorsale dell'elettronica moderna, consentendo la produzione di dispositivi elettronici complessi con elevata precisione ed efficienza. Uno dei passaggi più critici nella produzione di PCB è il processo di esposizione , in cui i modelli vengono trasferiti da una fotomaschera su un substrato utilizzando un materiale sensibile alla luce. Questo processo è facilitato da a Macchina per l'esposizione di PCB , uno strumento specializzato che garantisce patterning e allineamento ad alta risoluzione.
Comprendere il processo di esposizione del PCB è fondamentale per ottenere prestazioni e affidabilità ottimali nei dispositivi elettronici. Questo articolo esplorerà il ruolo delle unità di esposizione PCB, i principi della chimica del fotoresist, le fasi generali del processo di esposizione, le tecniche chiave e i fattori che influenzano la qualità. Inoltre, discuteremo le conseguenze di una scarsa esposizione e il suo impatto sull'efficienza produttiva.
Cos'è il fotoresist nella produzione di PCB?
Il fotoresist è un materiale sensibile alla luce applicato alla superficie di un PCB durante il processo di esposizione. Serve come mezzo per trasferire gli intricati schemi richiesti per la formazione del circuito. I fotoresist sono generalmente classificati in due tipi: positivi e negativi, ciascuno dei quali reagisce in modo diverso quando esposto alla luce.
Un'unità di esposizione PCB utilizza la luce ultravioletta (UV) per alterare le proprietà chimiche del fotoresist, consentendo uno sviluppo selettivo. La scelta del fotoresist dipende dalla risoluzione desiderata, dai requisiti di produzione e dall'applicazione specifica del PCB.
Tipi di fotoresist
Fotoresist positivo : diventa solubile nelle regioni esposte, consentendo la rimozione di tali aree durante lo sviluppo.
Fotoresist negativo : si indurisce nelle regioni esposte, lasciando quelle aree intatte dopo lo sviluppo.
I fotoresist sono fondamentali per garantire un'elevata precisione durante il processo di esposizione, influenzando direttamente la risoluzione e l'accuratezza del PCB finale.
Cambiamenti chimici quando il fotoresist è esposto alla luce
Il processo di esposizione si basa sulla trasformazione chimica dei materiali fotoresist alla luce. Questa trasformazione è ciò che consente la rimozione selettiva o il mantenimento di aree specifiche durante le successive fasi di lavorazione.
Principio chimico del fotoresist positivo
Il fotoresist positivo contiene un composto sensibile alla luce noto come diazonaftochinone (DNQ). Quando esposto alla luce UV proveniente da una macchina per l'esposizione di PCB, DNQ subisce una reazione fotochimica, producendo un acido carbossilico. Questa reazione aumenta la solubilità delle regioni esposte in una soluzione di sviluppo. Il risultato è la rimozione delle aree esposte, lasciando intatte le regioni non esposte.
Principio chimico del fotoresist negativo
Il fotoresist negativo si comporta diversamente. Contiene fotoiniziatori e polimeri che reticolano quando esposti alla luce UV. L'esposizione fa sì che le aree esposte si induriscano e diventino insolubili nella soluzione di sviluppo. In questo caso, le regioni non esposte vengono rimosse, lasciando dietro di sé il modello indurito. I fotoresist negativi vengono spesso utilizzati per applicazioni che richiedono una maggiore durata.
Fasi generali dell'esposizione nella produzione di PCB
Il processo di esposizione nella produzione di PCB prevede diverse fasi sistematiche, che sono le seguenti:
Applicazione del fotoresist : il substrato viene pulito e rivestito con uno strato uniforme di fotoresist.
Allineamento con Fotomaschera : Una fotomaschera contenente lo schema circuitale è allineata con il substrato.
Esposizione : il substrato viene esposto alla luce UV utilizzando un'unità di esposizione PCB.
Sviluppo : il substrato esposto viene trattato con una soluzione di sviluppo per rimuovere aree selezionate del fotoresist.
Incisione : dopo lo sviluppo, il substrato viene sottoposto ad attacco per rimuovere le aree non protette, formando lo schema circuitale desiderato.
Pulizia finale : il fotoresist residuo viene rimosso, lasciando dietro di sé il circuito completato.
Ogni passaggio richiede precisione e controllo per garantire risultati di alta qualità.
Principali tecniche di esposizione
La macchina per l'esposizione PCB svolge un ruolo cruciale nel determinare la qualità e la risoluzione del trasferimento del modello. Vengono utilizzate diverse tecniche di esposizione in base alle esigenze di produzione, ciascuna con i suoi punti di forza e limiti.
Contatta la stampa
Nella stampa a contatto, la fotomaschera viene posta a diretto contatto con il substrato rivestito di fotoresist. La luce UV passa attraverso la maschera, esponendo il fotoresist. Sebbene questo metodo offra un'elevata risoluzione, nel tempo potrebbe causare l'usura della fotomaschera, rendendola meno adatta alla produzione di massa.
Stampa di prossimità
La stampa di prossimità comporta un piccolo spazio tra la fotomaschera e il substrato. Questo metodo riduce l'usura della maschera ma sacrifica una certa risoluzione. Viene spesso utilizzato per applicazioni in cui sono accettabili lievi compromessi in termini di precisione.
Stampa di proiezione
La stampa a proiezione utilizza un sistema ottico per proiettare il motivo della fotomaschera sul substrato. Questo metodo consente un'alta risoluzione ed è ampiamente utilizzato nella produzione avanzata di PCB. L'attrezzatura è più complessa e costosa rispetto ad altre tecniche, ma offre ottimi risultati per i dettagli più fini.
Imaging diretto (DI)
L'imaging diretto elimina del tutto la necessità di fotomaschere. Invece, una sorgente di luce laser o digitale espone direttamente il fotoresist, creando il modello desiderato. Questa tecnica è altamente flessibile e adatta per prototipi e produzione su piccola scala. Il DI sta diventando sempre più popolare grazie alla sua adattabilità e ai costi ridotti dei materiali.
Fattori che influenzano la qualità dell'esposizione
Diversi fattori influenzano il successo del processo di esposizione ai PCB. Questi fattori devono essere attentamente controllati per garantire risultati di alta qualità.
Precisione di allineamento
L'allineamento preciso tra la fotomaschera e il substrato è fondamentale per ottenere un trasferimento accurato del modello. Il disallineamento può provocare circuiti difettosi o una scarsa registrazione degli strati.
Qualità della sorgente luminosa
La qualità della sorgente di luce UV in un'unità di esposizione PCB influisce in modo significativo sulla risoluzione. L'intensità uniforme e la stabilità della lunghezza d'onda sono essenziali per un'esposizione coerente.
Qualità fotoresist
Il tipo, lo spessore e l'uniformità dello strato di fotoresist influenzano direttamente la risoluzione e la fedeltà del modello.
Tempo di esposizione
Il tempo di esposizione corretto è fondamentale. La sovraesposizione o la sottoesposizione possono portare al trasferimento incompleto del pattern o ad altri difetti.
Condizioni ambientali
La temperatura, l'umidità e la pulizia dell'ambiente di produzione possono influire sulle prestazioni del fotoresist e sulla qualità complessiva dell'esposizione.
Qualità della fotomaschera
Difetti nella fotomaschera possono causare errori nel modello trasferito. Le fotomaschere di alta qualità sono essenziali per un'esposizione precisa.
Qualità del substrato
La levigatezza e la pulizia della superficie del substrato influiscono sull'adesione del fotoresist e sulla precisione del modello.
Calibrazione dell'attrezzatura
La calibrazione regolare della macchina per l'esposizione di PCB garantisce prestazioni costanti e riduce al minimo i difetti causati da errori dell'apparecchiatura.
Il ruolo dell'esposizione nella produzione di PCB
Il processo di esposizione è fondamentale per la produzione di PCB di alta qualità. Garantisce il trasferimento accurato dei modelli e facilita le successive fasi di lavorazione.
Trasferimento del modello
Il processo di esposizione consente il trasferimento preciso di intricati schemi circuitali sul substrato, formando la base del PCB.
Sviluppo selettivo
L'esposizione e lo sviluppo selettivi consentono la creazione di progetti di circuiti complessi con elevata precisione.
Alta risoluzione e dettagli precisi
Le moderne macchine per l'esposizione di PCB sono in grado di raggiungere risoluzioni fino a pochi micron, consentendo la produzione di PCB avanzati per tecnologie all'avanguardia.
Allineamento dei livelli
Una corretta esposizione garantisce un allineamento accurato tra gli strati nei PCB multistrato, che è fondamentale per la funzionalità.
Efficienza del processo
Macchine e tecniche di esposizione efficienti riducono i tempi di produzione, i costi e gli sprechi di materiale, migliorando l'efficienza complessiva della produzione.
Conseguenze di un'esposizione di scarsa qualità
Una scarsa qualità dell'esposizione può portare a vari problemi, tra cui:
Circuiti difettosi : schemi disallineati o incompleti possono rendere il PCB non funzionale.
Rendimento basso : un aumento dei difetti si traduce in rendimenti di produzione inferiori e costi più elevati.
Durata ridotta : scarsa risoluzione e fedeltà del modello possono compromettere l'affidabilità del PCB.
Ritardi nella produzione : rilavorazioni e risoluzione dei problemi aumentano i tempi e le spese di produzione.
Garantire un’esposizione di alta qualità è essenziale per evitare queste conseguenze e preservare l’affidabilità del prodotto.
Conclusione
Il processo di esposizione è una pietra angolare della produzione di PCB, poiché consente il trasferimento preciso di schemi circuitali e garantisce la funzionalità dei dispositivi elettronici. L'uso di avanzato Le macchine per l'esposizione di PCB e una conoscenza approfondita della chimica del fotoresist sono fondamentali per ottenere risultati di alta qualità. Controllando attentamente fattori quali l'allineamento, la qualità della sorgente luminosa e il tempo di esposizione, i produttori possono produrre PCB affidabili con dettagli precisi e alta risoluzione.
I progressi nelle tecniche di esposizione, come il Direct Imaging (DI), stanno trasformando il settore, offrendo maggiore flessibilità ed efficienza. Tuttavia, l’attenzione ai dettagli e il rispetto delle migliori pratiche rimangono essenziali per il successo nella produzione di PCB.
Domande frequenti
1. Cos'è una macchina per l'esposizione di PCB?
Una macchina per l'esposizione di PCB è un dispositivo specializzato utilizzato per trasferire schemi di circuiti su un substrato esponendo il fotoresist alla luce UV.
2. Quali sono i principali tipi di fotoresist?
I due tipi principali di fotoresist sono positivi e negativi. Il fotoresist positivo diventa solubile quando esposto alla luce, mentre il fotoresist negativo si indurisce.
3. Qual è il ruolo del fotoresist nel processo di esposizione al PCB?
Il fotoresist funge da materiale sensibile alla luce che consente la modellazione selettiva durante il processo di esposizione.
4. In cosa differisce il Direct Imaging dalle tradizionali tecniche di esposizione?
Il Direct Imaging utilizza laser o luce digitale per esporre direttamente il fotoresist, eliminando la necessità di fotomaschere e offrendo una maggiore flessibilità.
5. Quali fattori influenzano la qualità dell'esposizione?
I fattori chiave includono la precisione dell'allineamento, la qualità della sorgente luminosa, le proprietà della fotoresistenza, il tempo di esposizione, le condizioni ambientali e la calibrazione dell'apparecchiatura.
