Die gedrukte kringbord (PCB) -bedryf is die ruggraat van moderne elektronika, wat die produksie van ingewikkelde elektroniese toestelle met 'n hoë akkuraatheid en doeltreffendheid moontlik maak. Een van die belangrikste stappe in PCB-vervaardiging is die blootstellingsproses , waar patrone van 'n fotomask op 'n substraat oorgedra word met behulp van 'n ligsensitiewe materiaal. Hierdie proses word vergemaklik deur 'n PCB-blootstellingsmasjien , 'n gespesialiseerde hulpmiddel wat hoë-resolusiepatroon en belyning verseker.
Die begrip van die PCB -blootstellingsproses is noodsaaklik vir die bereiking van optimale werkverrigting en betroubaarheid in elektroniese toestelle. In hierdie artikel word die rol van PCB -blootstellingseenhede, die beginsels van fotoresistiese chemie, die algemene stappe in die blootstellingsproses, sleuteltegnieke en faktore wat die kwaliteit beïnvloed, ondersoek. Daarbenewens sal ons die gevolge van swak blootstelling en die impak daarvan op produksiedoeltreffendheid bespreek.
Wat is fotoresist in PCB -produksie?
Fotoresist is 'n ligsensitiewe materiaal wat tydens die blootstellingsproses op die oppervlak van 'n PCB toegepas word. Dit dien as 'n medium vir die oordrag van die ingewikkelde patrone wat benodig word vir stroombaanvorming. Fotoresiste word tipies in twee soorte geklassifiseer: positief en negatief, elkeen reageer anders as hulle aan lig blootgestel word.
'N PCB -blootstellingseenheid gebruik ultraviolet (UV) lig om die chemiese eienskappe van die fotoresist te verander, wat selektiewe ontwikkeling moontlik maak. Die keuse van fotoresist hang af van die gewenste resolusie, vervaardigingsvereistes en die spesifieke toepassing van die PCB.
Tipes fotoresist
Positiewe fotoresist : word oplosbaar in die blootgestelde streke, waardeur hierdie gebiede tydens ontwikkeling verwyder kan word.
Negatiewe fotoresist : verhard in die blootgestelde streke, wat die gebiede na ontwikkeling ongeskonde laat.
Fotoresiste is van kritieke belang om hoë presisie tydens die blootstellingsproses te verseker, wat die resolusie en akkuraatheid van die finale PCB direk beïnvloed.
Chemiese veranderinge wanneer fotoresist aan lig blootgestel word
Die blootstellingsproses berus op die chemiese transformasie van fotoresistiese materiale onder lig. Hierdie transformasie is wat die selektiewe verwydering of behoud van spesifieke gebiede tydens daaropvolgende verwerkingstappe moontlik maak.
Chemiese beginsel van positiewe fotoresist
Positiewe fotoresist bevat 'n ligsensitiewe verbinding wat bekend staan as 'n diazonaftokinon (DNQ). As dit blootgestel word aan UV -lig van 'n PCB -blootstellingsmasjien, ondergaan DNQ 'n fotochemiese reaksie, wat 'n karboksielsuur lewer. Hierdie reaksie verhoog die oplosbaarheid van die blootgestelde streke in 'n ontwikkelaaroplossing. Die resultaat is die verwydering van blootgestelde gebiede, wat die ongeskonde streke ongeskonde laat.
Chemiese beginsel van negatiewe fotoresist
Negatiewe fotoresist gedra hulle anders. Dit bevat foto-initiators en polimere wat kruisbinding is as dit aan UV-lig blootgestel word. Die blootstelling veroorsaak dat die blootgestelde gebiede verhard word en onoplosbaar word in die ontwikkelaaroplossing. In hierdie geval word die onbelemmerde streke verwyder, wat die geharde patroon agterlaat. Negatiewe fotoresiste word dikwels gebruik vir toepassings wat hoër duursaamheid benodig.
Algemene stappe van die blootstelling in PCB -produksie
Die blootstellingsproses in PCB -vervaardiging behels verskeie sistematiese stappe, wat soos volg is:

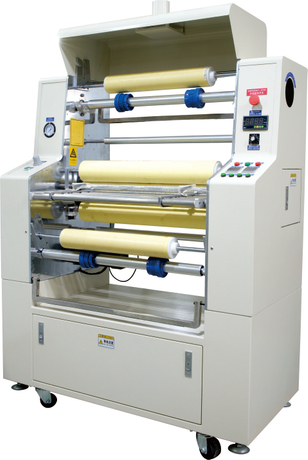

Fotoresistiese toepassing : Die substraat word skoongemaak en bedek met 'n eenvormige laag fotoresist.
Belyning met fotomask : 'n Fotomask wat die stroombaanpatroon bevat, is in lyn met die substraat.
Blootstelling : Die substraat word blootgestel aan UV -lig met behulp van 'n PCB -blootstellingseenheid.
Ontwikkeling : Die blootgestelde substraat word behandel met 'n ontwikkelaaroplossing om geselekteerde dele van die fotoresist te verwyder.
Ets : Na ontwikkeling ondergaan die substraat ets om onbeskermde gebiede te verwyder, wat die gewenste stroombaanpatroon vorm.
Finale skoonmaak : residuele fotoresist word verwyder, wat die voltooide kring agterlaat.
Elke stap vereis noukeurigheid en beheer om resultate van hoë gehalte te verseker.
Belangrikste blootstellingstegnieke
Die PCB -blootstellingsmasjien speel 'n belangrike rol in die bepaling van die kwaliteit en resolusie van die patroonoordrag. Verskillende blootstellingstegnieke word gebruik op grond van die produksievereistes, elk met sy sterk punte en beperkings.
Kontak drukwerk
In kontakdruk word die fotomask in direkte kontak met die fotoresist-bedekte substraat geplaas. UV -lig gaan deur die masker en ontbloot die fotoresist. Alhoewel hierdie metode 'n hoë resolusie bied, kan dit mettertyd slytasie op die fotomask veroorsaak, wat dit minder geskik maak vir massaproduksie.
Nabyheidsdruk
Die nabyheidsdruk behels 'n klein gaping tussen die fotomask en die substraat. Hierdie metode verminder slytasie op die masker, maar offer 'n resolusie op. Dit word gereeld gebruik vir toepassings waar geringe kompromieë in presisie aanvaarbaar is.
Projeksiedruk
Projeksiedruk gebruik 'n optiese stelsel om die fotomaskpatroon op die substraat te projekteer. Hierdie metode maak voorsiening vir hoë resolusie en word wyd gebruik in gevorderde PCB -produksie. Die toerusting is meer ingewikkeld en duur as ander tegnieke, maar dit bied uitstekende resultate vir fyn besonderhede.
Direkte beeldvorming (DI)
Direkte beeldvorming elimineer die behoefte aan fotomaske heeltemal. In plaas daarvan ontbloot 'n laser- of digitale ligbron die fotoresist direk, wat die gewenste patroon skep. Hierdie tegniek is baie buigsaam en goed geskik vir prototipes en kleinskaalse produksie. DI word al hoe gewilder vanweë die aanpasbaarheid en verminderde materiaalkoste.
Faktore wat die kwaliteit van blootstelling beïnvloed
Verskeie faktore beïnvloed die sukses van die PCB -blootstellingsproses. Hierdie faktore moet noukeurig beheer word om resultate van hoë gehalte te verseker.
Belyning akkuraatheid
Presiese belyning tussen die fotomask en die substraat is van kritieke belang om akkurate patroonoordrag te bewerkstellig. Wanbelyning kan lei tot gebrekkige stroombane of swak laagregistrasie.
Ligbrongehalte
Die kwaliteit van die UV -ligbron in 'n PCB -blootstellingseenheid beïnvloed die resolusie aansienlik. Eenvormige intensiteit en golflengte -stabiliteit is noodsaaklik vir konstante blootstelling.
Fotoresistiese kwaliteit
Die tipe, dikte en eenvormigheid van die fotoresistiese laag beïnvloed die resolusie en die getrouheid van die patroon direk.
Blootstellingstyd
Korrekte blootstellingstyd is van kardinale belang. Oorblootstelling of onderblootstelling kan lei tot onvolledige patroonoordrag of ander defekte.
Omgewingsomstandighede
Temperatuur, humiditeit en netheid van die produksieomgewing kan die prestasie van die fotoresist en die algehele blootstellingskwaliteit beïnvloed.
Photomask -kwaliteit
Defekte in die fotomask kan lei tot foute in die oorgedra patroon. Fotomas van hoë gehalte is noodsaaklik vir presiese blootstelling.
Substraatkwaliteit
Die gladheid en netheid van die substraatoppervlak beïnvloed fotoresistiese hegting en patroon akkuraatheid.
Toerustingkalibrasie
Gereelde kalibrasie van die PCB -blootstellingsmasjien verseker konsekwente werkverrigting en verminder die defekte wat deur toerustingfoute veroorsaak word.
Die rol van blootstelling in PCB -vervaardiging
Die blootstellingsproses is fundamenteel vir PCB-produksie van hoë gehalte. Dit verseker die akkurate oordrag van patrone en vergemaklik die daaropvolgende verwerkingstappe.
Patroonoordrag
Die blootstellingsproses stel die presiese oordrag van ingewikkelde stroombaanpatrone op die substraat in staat, wat die basis van die PCB vorm.
Selektiewe ontwikkeling
Selektiewe blootstelling en ontwikkeling maak voorsiening vir die skepping van komplekse stroombaanontwerpe met 'n hoë akkuraatheid.
Hoë resolusie en fyn detail
Moderne PCB-blootstellingsmasjiene is in staat om resolusies so fyn soos enkele mikron te bereik, wat die produksie van gevorderde PCB's vir die nuutste tegnologie moontlik maak.
Laagbelyning
Behoorlike blootstelling verseker akkurate belyning tussen lae in PCB's met veellaag, wat van kritieke belang is vir funksionaliteit.
Prosesdoeltreffendheid
Doeltreffende blootstellingsmasjiene en tegnieke verminder die produksietyd, -koste en materiële afval, wat die algehele vervaardigingsdoeltreffendheid verhoog.
Gevolge van blootstelling aan swak gehalte
Swak blootstellingskwaliteit kan lei tot verskillende kwessies, insluitend:
Defekte stroombane : verkeerde of onvolledige patrone kan die PCB nie-funksioneel maak.
Lae opbrengste : verhoogde defekte lei tot laer produksieopbrengste en hoër koste.
Verminderde duursaamheid : Swak resolusie en patroon getrouheid kan die betroubaarheid van die PCB in die gedrang bring.
Vertragings in die produksie : herbewerking en probleemoplossing dra by tot die produksietyd en -koste.
Die versekering van blootstelling aan hoë gehalte is noodsaaklik om hierdie gevolge te vermy en om die betroubaarheid van die produk te handhaaf.
Konklusie
Die blootstellingsproses is 'n hoeksteen van PCB -vervaardiging, wat die presiese oordrag van stroombaanpatrone moontlik maak en die funksionaliteit van elektroniese toestelle verseker. Die gebruik van gevorderde PCB-blootstellingsmasjiene en 'n deeglike begrip van fotoresistiese chemie is van kritieke belang om resultate van hoë gehalte te behaal. Deur faktore soos belyning, ligbrongehalte en blootstellingstyd noukeurig te beheer, kan vervaardigers betroubare PCB's met fyn besonderhede en hoë resolusie lewer.
Vooruitgang in blootstellingstegnieke, soos direkte beeldvorming (DI), transformeer die bedryf en bied groter buigsaamheid en doeltreffendheid. Die aandag aan detail en nakoming van beste praktyke bly egter noodsaaklik vir sukses in PCB -produksie.
Vrae
1. Wat is 'n PCB -blootstellingsmasjien?
'N PCB -blootstellingsmasjien is 'n gespesialiseerde toestel wat gebruik word om stroombaanpatrone op 'n substraat oor te dra deur fotoresist aan UV -lig bloot te stel.
2. Wat is die belangrikste soorte fotoresist?
Die twee hooftipes fotoresist is positief en negatief. Positiewe fotoresist word oplosbaar as dit aan lig blootgestel word, terwyl negatiewe fotoresist verhard.
3. Wat is die rol van fotoresist in die PCB -blootstellingsproses?
Fotoresist dien as 'n ligsensitiewe materiaal wat selektiewe patroon tydens die blootstellingsproses moontlik maak.
4. Hoe verskil direkte beeldvorming van tradisionele blootstellingstegnieke?
Direkte beeldvorming gebruik lasers of digitale lig om fotoresist direk bloot te stel, wat die behoefte aan fotomaste uitskakel en groter buigsaamheid bied.
5. Watter faktore beïnvloed blootstellingskwaliteit?
Sleutelfaktore sluit in die akkuraatheid van die belyning, ligbrongehalte, fotoresistiese eienskappe, blootstellingstyd, omgewingstoestande en kalibrasie van toerusting.
