인쇄 회로 기판(PCB) 산업은 현대 전자 제품의 중추로서 높은 정밀도와 효율성으로 복잡한 전자 장치를 생산할 수 있게 해줍니다. PCB 제조에서 가장 중요한 단계 중 하나는 노광 공정 입니다. 감광성 재료를 사용하여 포토마스크에서 기판으로 패턴을 전사하는 이 프로세스는 다음을 통해 촉진됩니다. PCB 노광기입니다 .고해상도 패터닝 및 정렬을 보장하는 특수 도구인
전자 장치에서 최적의 성능과 신뢰성을 달성하려면 PCB 노출 프로세스를 이해하는 것이 중요합니다. 이 기사에서는 PCB 노광 장치의 역할, 포토레지스트 화학의 원리, 노광 공정의 일반적인 단계, 핵심 기술 및 품질에 영향을 미치는 요소를 살펴봅니다. 또한, 노출 불량의 결과와 이것이 생산 효율성에 미치는 영향에 대해서도 논의할 것입니다.
PCB 생산에서 포토레지스트란 무엇입니까?
포토레지스트는 노광 공정 중 PCB 표면에 적용되는 감광성 소재입니다. 회로 형성에 필요한 복잡한 패턴을 전달하는 매개체 역할을 합니다. 포토레지스트는 일반적으로 포지티브와 네거티브의 두 가지 유형으로 분류되며, 각각은 빛에 노출될 때 다르게 반응합니다.
PCB 노광 장치는 자외선(UV) 빛을 사용하여 포토레지스트의 화학적 특성을 변경하여 선택적 현상을 가능하게 합니다. 포토레지스트의 선택은 원하는 해상도, 제조 요구 사항 및 PCB의 특정 응용 분야에 따라 달라집니다.
포토레지스트의 종류
포지티브 포토레지스트 : 노출된 영역에 용해되어 현상 중에 해당 영역을 제거할 수 있습니다.
네거티브 포토레지스트 : 노출된 부분을 경화시키고 현상 후 해당 부분을 그대로 유지합니다.
포토레지스트는 노광 공정 중 높은 정밀도를 보장하는 데 중요하며 최종 PCB의 해상도와 정확도에 직접적인 영향을 미칩니다.
포토레지스트가 빛에 노출되면 화학적 변화
노광 공정은 빛 아래서 포토레지스트 재료의 화학적 변형에 의존합니다. 이러한 변환을 통해 후속 처리 단계에서 특정 영역을 선택적으로 제거하거나 유지할 수 있습니다.
포지티브 포토레지스트의 화학적 원리
포지티브 포토레지스트에는 DNQ(디아조나프토퀴논)로 알려진 감광성 화합물이 포함되어 있습니다. PCB 노광기에서 나오는 자외선에 노출되면 DNQ는 광화학 반응을 거쳐 카르복실산을 생성합니다. 이 반응은 현상액에서 노출된 영역의 용해도를 증가시킵니다. 결과적으로 노출된 영역은 제거되고 노출되지 않은 영역은 그대로 유지됩니다.
네거티브 포토레지스트의 화학적 원리
네거티브 포토레지스트는 다르게 동작합니다. 여기에는 UV 광선에 노출되면 가교되는 광개시제와 폴리머가 포함되어 있습니다. 노출로 인해 노출된 부분이 경화되어 현상액에 용해되지 않게 됩니다. 이 경우 노출되지 않은 부분은 제거되고 경화된 패턴만 남게 됩니다. 네거티브 포토레지스트는 더 높은 내구성이 요구되는 용도에 자주 사용됩니다.
PCB 생산 시 노출의 일반적인 단계
PCB 제조의 노출 공정에는 다음과 같은 몇 가지 체계적인 단계가 포함됩니다.
포토레지스트 도포 : 기판을 세척하고 균일한 포토레지스트 층으로 코팅합니다.
포토마스크와 정렬 : 회로 패턴이 포함된 포토마스크를 기판과 정렬합니다.
노출 : PCB 노출 장치를 사용하여 기판을 UV 광에 노출시킵니다.
현상 : 노출된 기판을 현상액으로 처리하여 포토레지스트의 선택된 영역을 제거합니다.
에칭(Etching) : 현상 후 기판을 에칭하여 보호되지 않은 부분을 제거하여 원하는 회로 패턴을 형성합니다.
최종 세척 : 남은 포토레지스트를 제거하고 완성된 회로를 남깁니다.
고품질 결과를 보장하려면 각 단계마다 정밀도와 제어가 필요합니다.
주요 노출 기법
PCB 노광기는 패턴 전사의 품질과 해상도를 결정하는 데 중요한 역할을 합니다. 생산 요구 사항에 따라 다양한 노출 기술이 사용되며 각각의 장점과 한계가 있습니다.
접촉 인쇄
접촉식 인쇄에서는 포토마스크가 포토레지스트 코팅 기판과 직접 접촉하여 배치됩니다. UV 광선이 마스크를 통과하여 포토레지스트가 노출됩니다. 이 방법은 고해상도를 제공하지만 시간이 지남에 따라 포토마스크가 마모되어 대량 생산에 적합하지 않을 수 있습니다.
근접 인쇄
근접 인쇄에는 포토마스크와 기판 사이에 작은 간격이 있습니다. 이 방법을 사용하면 마스크 마모가 줄어들지만 해상도가 일부 희생됩니다. 이는 정밀도가 약간 저하되는 것이 허용되는 응용 분야에 자주 사용됩니다.
프로젝션 인쇄
프로젝션 프린팅은 광학 시스템을 사용하여 포토마스크 패턴을 기판에 투영합니다. 이 방법은 고해상도를 허용하며 고급 PCB 생산에 널리 사용됩니다. 이 장비는 다른 기술에 비해 더 복잡하고 비용이 많이 들지만, 미세한 디테일에 대해서는 뛰어난 결과를 제공합니다.
다이렉트 이미징(DI)
직접 이미징을 사용하면 포토마스크가 전혀 필요하지 않습니다. 대신 레이저나 디지털 광원이 포토레지스트를 직접 노출하여 원하는 패턴을 만듭니다. 이 기술은 매우 유연하며 프로토타입 및 소규모 생산에 적합합니다. DI는 적응성과 재료비 절감으로 인해 점점 더 대중화되고 있습니다.
노출 품질에 영향을 미치는 요인
여러 가지 요인이 PCB 노출 프로세스의 성공에 영향을 미칩니다. 고품질 결과를 보장하려면 이러한 요소를 주의 깊게 제어해야 합니다.
정렬 정확도
포토마스크와 기판 사이의 정밀한 정렬은 정확한 패턴 전사를 달성하는 데 중요합니다. 정렬이 잘못되면 회로 결함이 발생하거나 레이어 등록이 불량해질 수 있습니다.
광원 품질
PCB 노광 장치의 UV 광원 품질은 해상도에 큰 영향을 미칩니다. 일관된 노출을 위해서는 균일한 강도와 파장 안정성이 필수적입니다.
포토레지스트 품질
포토레지스트 층의 유형, 두께 및 균일성은 해상도와 패턴 충실도에 직접적인 영향을 미칩니다.
노출 시간
올바른 노출 시간이 중요합니다. 노출 과다 또는 노출 부족으로 인해 패턴 전송이 불완전하거나 기타 결함이 발생할 수 있습니다.
환경 조건
생산 환경의 온도, 습도 및 청결도는 포토레지스트의 성능과 전반적인 노광 품질에 영향을 미칠 수 있습니다.
포토마스크 품질
포토마스크의 결함으로 인해 전송된 패턴에 오류가 발생할 수 있습니다. 정확한 노광을 위해서는 고품질 포토마스크가 필수적입니다.
기판 품질
기판 표면의 매끄러움과 청결도는 포토레지스트 접착력과 패턴 정확도에 영향을 미칩니다.
장비 교정
PCB 노광기의 정기적인 교정을 통해 일관된 성능을 보장하고 장비 오류로 인한 불량을 최소화합니다.
PCB 제조에서 노출의 역할
노광 공정은 고품질 PCB 생산의 기본입니다. 이는 패턴의 정확한 전송을 보장하고 후속 처리 단계를 용이하게 합니다.
패턴 전송
노광 공정을 통해 복잡한 회로 패턴을 기판에 정밀하게 전사하여 PCB의 기초를 형성할 수 있습니다.
선택적 개발
선택적 노출 및 현상을 통해 고정밀도로 복잡한 회로 설계를 생성할 수 있습니다.
고해상도 및 미세한 디테일
최신 PCB 노광 기계는 수 미크론만큼 미세한 해상도를 달성할 수 있어 최첨단 기술을 위한 고급 PCB를 생산할 수 있습니다.
레이어 정렬
적절한 노출은 다층 PCB의 레이어 간 정확한 정렬을 보장하며 이는 기능에 매우 중요합니다.
프로세스 효율성
효율적인 노광 기계 및 기술은 생산 시간, 비용 및 재료 낭비를 줄여 전반적인 제조 효율성을 향상시킵니다.
품질이 낮은 노출의 결과
노출 품질이 좋지 않으면 다음과 같은 다양한 문제가 발생할 수 있습니다.
회로 결함 : 잘못 정렬되거나 불완전한 패턴으로 인해 PCB가 작동하지 않을 수 있습니다.
낮은 수율 : 불량률이 증가하면 생산 수율이 낮아지고 비용이 높아집니다.
내구성 감소 : 낮은 해상도와 패턴 충실도는 PCB의 신뢰성을 손상시킬 수 있습니다.
생산 지연 : 재작업 및 문제 해결로 인해 생산 시간과 비용이 추가됩니다.
이러한 결과를 방지하고 제품 신뢰성을 유지하려면 고품질 노출을 보장하는 것이 필수적입니다.
결론
노광 공정은 PCB 제조의 초석으로, 회로 패턴의 정확한 전사를 가능하게 하고 전자 장치의 기능을 보장합니다. 고급의 사용 PCB 노출 기계 와 포토레지스트 화학에 대한 철저한 이해는 고품질 결과를 얻는 데 중요합니다. 정렬, 광원 품질, 노출 시간 등의 요소를 신중하게 제어함으로써 제조업체는 미세한 디테일과 고해상도를 갖춘 신뢰할 수 있는 PCB를 생산할 수 있습니다.
다이렉트 이미징(DI)과 같은 노광 기술의 발전은 업계를 변화시켜 더 큰 유연성과 효율성을 제공하고 있습니다. 그러나 PCB 생산의 성공을 위해서는 세부 사항에 대한 관심과 모범 사례 준수가 여전히 필수적입니다.
자주 묻는 질문
1. PCB 노광기란?

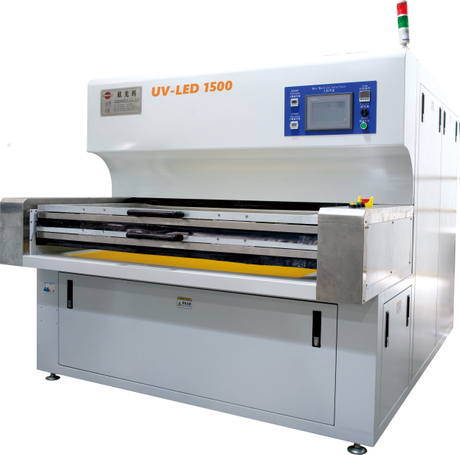

PCB 노광기는 포토레지스트를 UV 광에 노출시켜 회로 패턴을 기판에 전사하는 데 사용되는 특수 장치입니다.
2. 포토레지스트의 주요 종류는 무엇입니까?
포토레지스트의 두 가지 주요 유형은 포지티브와 네거티브입니다. 포지티브 포토레지스트는 빛에 노출되면 용해되는 반면, 네거티브 포토레지스트는 경화됩니다.
3. PCB 노광 공정에서 포토레지스트의 역할은 무엇입니까?
포토레지스트는 노광 공정 중 선택적인 패터닝을 가능하게 하는 감광성 소재 역할을 합니다.
4. 다이렉트 이미징은 기존 노출 기술과 어떻게 다릅니까?
다이렉트 이미징(Direct Imaging)은 레이저 또는 디지털 조명을 사용하여 포토레지스트를 직접 노출하므로 포토마스크가 필요 없으며 더 큰 유연성을 제공합니다.
5. 노출 품질에 영향을 미치는 요소는 무엇입니까?
주요 요소에는 정렬 정확도, 광원 품질, 포토레지스트 특성, 노출 시간, 환경 조건 및 장비 교정이 포함됩니다.
