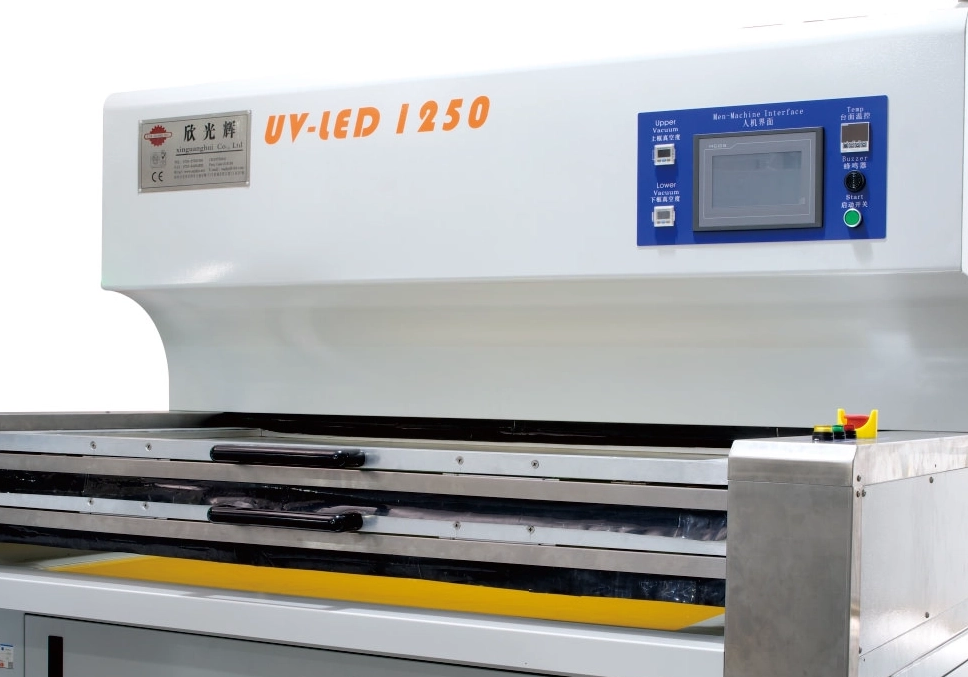

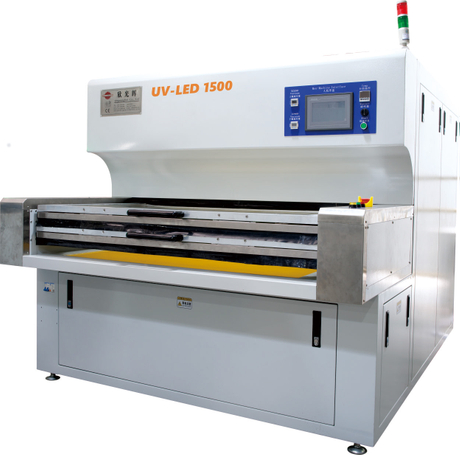

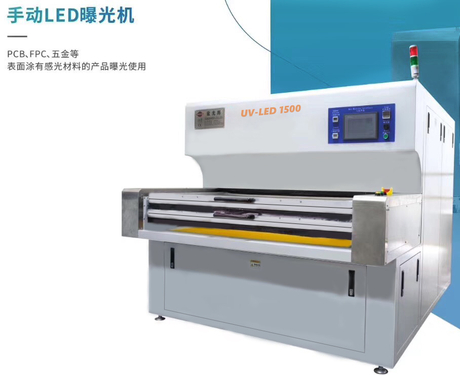

תעשיית המעגלים המודפסים (PCB) היא עמוד השדרה של האלקטרוניקה המודרנית, המאפשרת ייצור של מכשירים אלקטרוניים מורכבים עם דיוק ויעילות גבוהים. אחד השלבים הקריטיים ביותר בייצור PCB הוא תהליך החשיפה , שבו תבניות מועברות מפוטומסק אל מצע באמצעות חומר רגיש לאור. תהליך זה מבוצע על ידי א מכונת חשיפת PCB , כלי מיוחד המבטיח דפוס ויישור ברזולוציה גבוהה.
הבנת תהליך חשיפת PCB חיונית להשגת ביצועים ואמינות מיטביים במכשירים אלקטרוניים. מאמר זה יחקור את תפקידן של יחידות חשיפה ל-PCB, את העקרונות של כימיה פוטו-רזיסט, השלבים הכלליים בתהליך החשיפה, טכניקות מפתח וגורמים המשפיעים על האיכות. בנוסף, נדון בהשלכות של חשיפה לקויה והשפעתה על יעילות הייצור.
מהו Photoresist בייצור PCB?
Photoresist הוא חומר רגיש לאור המוחל על פני השטח של PCB במהלך תהליך החשיפה. הוא משמש כאמצעי להעברת התבניות המורכבות הנדרשות ליצירת מעגלים. פוטו-רזיסטים מסווגים בדרך כלל לשני סוגים: חיובי ושלילי, כל אחד מגיב בצורה שונה כאשר הוא נחשף לאור.
יחידת חשיפת PCB משתמשת באור אולטרה סגול (UV) כדי לשנות את התכונות הכימיות של הפוטורסיסט, מה שמאפשר פיתוח סלקטיבי. בחירת הפוטו-רזיסט תלויה ברזולוציה הרצויה, דרישות הייצור והיישום הספציפי של ה-PCB.
סוגי Photoresist
פוטו רזיסט חיובי : הופך למסיס באזורים החשופים, ומאפשר להסיר את האזורים הללו במהלך הפיתוח.
Photoresist שלילי : מתקשה באזורים החשופים, ומשאיר את אותם אזורים שלמים לאחר הפיתוח.
Photoresists הם קריטיים בהבטחת דיוק גבוה במהלך תהליך החשיפה, ומשפיעים ישירות על הרזולוציה והדיוק של ה-PCB הסופי.
שינויים כימיים בעת חשיפה לאור
תהליך החשיפה מסתמך על הטרנספורמציה כימית של חומרים פוטו-רזיסטים תחת אור. טרנספורמציה זו היא המאפשרת הסרה או שמירה סלקטיבית של אזורים ספציפיים במהלך שלבי העיבוד הבאים.
העיקרון הכימי של פוטו רזיסט חיובי
פוטו-רזיסט חיובי מכיל תרכובת רגישה לאור הידועה בשם דיאזונפטוקינון (DNQ). כאשר נחשף לאור UV ממכונת חשיפה ל-PCB, DNQ עובר תגובה פוטוכימית, המייצרת חומצה קרבוקסילית. תגובה זו מגבירה את המסיסות של האזורים החשופים בתמיסת מפתחים. התוצאה היא הסרה של אזורים חשופים, תוך השארת האזורים הלא חשופים שלמים.
העיקרון הכימי של פוטורסיסט שלילי
פוטו רזיסט שלילי מתנהג אחרת. הוא מכיל יוזמי צילום ופולימרים המצליבים כאשר הם נחשפים לאור UV. החשיפה גורמת לאזורים החשופים להתקשות ולהיות בלתי מסיסים בתמיסת המפתח. במקרה זה, האזורים הלא חשופים מוסרים, ומשאירים את הדפוס המוקשה מאחור. לעתים קרובות משתמשים בפוטו-רזיסטים שליליים ליישומים הדורשים עמידות גבוהה יותר.
שלבים כלליים של החשיפה בייצור PCB
תהליך החשיפה בייצור PCB כולל מספר שלבים שיטתיים, שהם כדלקמן:

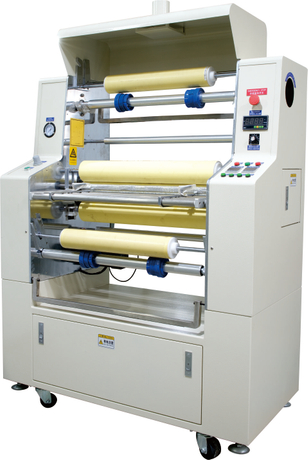

יישום פוטו-רזיסט : התשתית מנוקה ומצופה בשכבה אחידה של פוטו-רזיסט.
יישור עם Photomask : פוטומסכת המכילה את תבנית המעגל מיושרת עם המצע.
חשיפה : המצע נחשף לאור UV באמצעות יחידת חשיפה PCB.
פיתוח : המצע החשוף מטופל בתמיסת מפתחים להסרת אזורים נבחרים של הפוטו-רזיסט.
תחריט : לאחר הפיתוח, המצע עובר תחריט כדי להסיר אזורים לא מוגנים, ויוצרים את תבנית המעגל הרצויה.
ניקוי סופי : שאריות פוטו-רזיסט מוסרות ומשאירות מאחור את המעגל שהושלם.
כל שלב דורש דיוק ובקרה כדי להבטיח תוצאות באיכות גבוהה.
טכניקות חשיפה עיקריות
מכונת החשיפה ל-PCB ממלאת תפקיד מכריע בקביעת האיכות והרזולוציה של העברת הדפוס. נעשה שימוש בטכניקות חשיפה שונות המבוססות על דרישות הייצור, כל אחת עם החוזקות והמגבלות שלה.
צור קשר עם דפוס
בהדפסת מגע, הפוטומסכת מונחת במגע ישיר עם המצע המצופה photoresist. אור UV עובר דרך המסכה, חושף את הפוטורסיסט. אמנם שיטה זו מציעה רזולוציה גבוהה, אך היא עלולה לגרום לשחיקה של הפוטומסק לאורך זמן, מה שהופך אותה לפחות מתאימה לייצור המוני.
הדפסת קרבה
הדפסת קרבה כרוכה בפער קטן בין הפוטומסק למצע. שיטה זו מפחיתה את שחיקת המסכה אך מקריבה רזולוציה מסוימת. הוא משמש לעתים קרובות עבור יישומים שבהם פשרות קלות בדיוק מקובלות.
הדפסת הקרנה
הדפסת הקרנה משתמשת במערכת אופטית כדי להקרין את תבנית הפוטומסק על המצע. שיטה זו מאפשרת רזולוציה גבוהה ונמצאת בשימוש נרחב בייצור PCB מתקדם. הציוד מורכב ויקר יותר מטכניקות אחרות, אך הוא מציע תוצאות מצוינות לפרטים עדינים.
הדמיה ישירה (DI)
הדמיה ישירה מבטלת את הצורך במסכות פוטו לחלוטין. במקום זאת, לייזר או מקור אור דיגיטלי חושף ישירות את הפוטוסיסט, ויוצר את התבנית הרצויה. טכניקה זו היא גמישה ביותר ומתאימה היטב לאבות טיפוס וייצור בקנה מידה קטן. DI הופך פופולרי יותר ויותר בשל יכולת ההסתגלות שלו ועלויות החומרים המופחתות.
גורמים המשפיעים על איכות החשיפה
מספר גורמים משפיעים על הצלחת תהליך חשיפת PCB. יש לשלוט בקפידה על גורמים אלה כדי להבטיח תוצאות באיכות גבוהה.
דיוק יישור
יישור מדויק בין הפוטומסק למצע הוא קריטי להשגת העברת דפוס מדויק. חוסר יישור יכול לגרום למעגלים פגומים או רישום לקוי של שכבות.
איכות מקור האור
איכות מקור אור ה-UV ביחידת חשיפת PCB משפיעה באופן משמעותי על הרזולוציה. עוצמה אחידה ויציבות אורך גל חיוניים לחשיפה עקבית.
איכות פוטו רזיסט
הסוג, העובי והאחידות של שכבת הפוטו-רזיסט משפיעים ישירות על הרזולוציה ועל נאמנות הדפוס.
זמן חשיפה
זמן חשיפה נכון הוא קריטי. חשיפת יתר או תת-חשיפה עלולה להוביל להעברת דפוסים לא מלאה או לפגמים אחרים.
תנאים סביבתיים
הטמפרטורה, הלחות והניקיון של סביבת הייצור יכולים להשפיע על ביצועי הפוטו-רזיסט ועל איכות החשיפה הכוללת.
איכות Photomask
פגמים במסכת הצילום עלולים להוביל לשגיאות בתבנית המועברת. צילום מסכות באיכות גבוהה חיוניים לחשיפה מדויקת.
איכות המצע
החלקות והניקיון של משטח המצע משפיעים על הידבקות פוטו-רזיסט ועל דיוק הדפוסים.
כיול ציוד
כיול קבוע של מכונת החשיפה ל-PCB מבטיח ביצועים עקביים וממזער פגמים הנגרמים משגיאות בציוד.
תפקיד החשיפה בייצור PCB
תהליך החשיפה הוא בסיסי לייצור PCB באיכות גבוהה. זה מבטיח העברה מדויקת של דפוסים ומקל על שלבי העיבוד הבאים.
העברת דפוסים
תהליך החשיפה מאפשר העברה מדויקת של דפוסי מעגלים מורכבים על גבי המצע, המהווים את הבסיס של ה-PCB.
פיתוח סלקטיבי
חשיפה ופיתוח סלקטיביים מאפשרים יצירת עיצובי מעגלים מורכבים עם דיוק גבוה.
רזולוציה גבוהה ופרטים עדינים
מכונות חשיפת PCB מודרניות מסוגלות להשיג רזולוציות עד כמה מיקרונים, מה שמאפשר ייצור של PCBs מתקדמים לטכנולוגיות מתקדמות.
יישור שכבות
חשיפה נכונה מבטיחה יישור מדויק בין שכבות ב-PCBs רב-שכבתי, שהוא קריטי לפונקציונליות.
יעילות תהליכים
מכונות וטכניקות חשיפה יעילות מפחיתות את זמן הייצור, העלויות ובזבוז החומרים, ומשפרות את יעילות הייצור הכוללת.
השלכות של חשיפה באיכות ירודה
איכות חשיפה ירודה עלולה להוביל לבעיות שונות, כולל:
מעגלים פגומים : דפוסים לא מיושרים או לא שלמים עלולים להפוך את ה-PCB ללא תפקודי.
תשואה נמוכה : פגמים מוגברים מביאים לתשואות ייצור נמוכות יותר ולעלויות גבוהות יותר.
עמידות מופחתת : רזולוציה גרועה ואמינות דפוסים עלולים לפגוע באמינות ה-PCB.
עיכובים בייצור : עבודה מחדש ופתרון תקלות מוסיפים לזמן הייצור ולהוצאות.
הבטחת חשיפה באיכות גבוהה חיונית כדי למנוע השלכות אלו ולשמור על אמינות המוצר.
מַסְקָנָה
תהליך החשיפה הוא אבן יסוד בייצור PCB, המאפשר העברה מדויקת של דפוסי מעגלים ומבטיח את הפונקציונליות של מכשירים אלקטרוניים. השימוש במתקדמות מכונות חשיפה ל-PCB והבנה מעמיקה של כימיה פוטו-רזיסט הם קריטיים להשגת תוצאות באיכות גבוהה. על ידי שליטה קפדנית בגורמים כגון יישור, איכות מקור האור וזמן החשיפה, היצרנים יכולים לייצר PCB אמינים עם פרטים עדינים ורזולוציה גבוהה.
התקדמות בטכניקות חשיפה, כגון הדמיה ישירה (DI), משנות את התעשייה, ומציעה גמישות ויעילות רבה יותר. עם זאת, תשומת לב לפרטים והקפדה על שיטות עבודה מומלצות נותרות חיוניות להצלחה בייצור PCB.
שאלות נפוצות
1. מהי מכונת חשיפת PCB?
מכונת חשיפת PCB היא מכשיר מיוחד המשמש להעברת דפוסי מעגלים על גבי מצע על ידי חשיפת פוטו-רזיסט לאור UV.
2. מהם הסוגים העיקריים של פוטו-רזיסט?
שני הסוגים העיקריים של photoresist הם חיוביים ושליליים. פוטו-רזיסט חיובי הופך למסיס כאשר הוא נחשף לאור, בעוד פוטו-רזיסט שלילי מתקשה.
3. מה תפקידו של פוטו-רזיסט בתהליך חשיפת PCB?
Photoresist משמש כחומר רגיש לאור המאפשר דפוס סלקטיבי במהלך תהליך החשיפה.
4. במה שונה הדמיה ישירה מטכניקות חשיפה מסורתיות?
הדמיה ישירה משתמשת בלייזרים או באור דיגיטלי כדי לחשוף את הפוטו-רזיסט ישירות, תוך ביטול הצורך במסכות פוטו ומציעות גמישות רבה יותר.
5. אילו גורמים משפיעים על איכות החשיפה?
גורמי מפתח כוללים דיוק יישור, איכות מקור האור, תכונות פוטו-רזיסט, זמן חשיפה, תנאי סביבה וכיול ציוד.
