ПХБ (Хэвлэмэл хэлхээний самбар) үйлдвэрлэлийн ертөнцөд нарийвчлал, үр ашиг нь амжилттай үйлдвэрлэлд тулгуурладаг хоёр тулгуур юм. Энэ үйл явцын хамгийн чухал үе шатуудын нэг бол хэлхээний дизайны хэв маягийг самбарт шилжүүлдэг фоторезистийн давхаргыг харуулах явдал юм. Өргөн хүрээний өртөх машинууд байдаг, гэхдээ CCD Auto Alignment Exposure Machines нь өндөр нарийвчлал, хурд, олон талт байдлын улмаас ПХБ үйлдвэрлэгчдийн ашиглах технологи болж байна.
Эдгээр машинууд нь CCD (Цэнэглэдэг төхөөрөмж) мэдрэгчийг ашиглан автомат тохируулга, өртөлтийг бий болгож, эцсийн бүтээгдэхүүний чанар, тогтвортой байдлыг эрс сайжруулдаг. Технологийн дэвшлийн ачаар хагас автомат өртөлтийн машин, 4 CCD шугамын өртөлтийн машин, CCD автомат шугамын хоёр талт өртөлтийн машин зэрэг олон төрлийн CCD өртөлтийн машинууд гарч ирэв. Эдгээр шинэлэг зүйл бүр нь ПХБ-ийн үйлдвэрлэлийн өөр өөр хэрэгцээнд тохирсон өвөрмөц давуу талыг санал болгодог.
Энэ нийтлэлд бид CCD автоматаар тохируулагч өртөх машинуудын янз бүрийн төрлүүд, тэдгээрийн ажиллах зарчим, давуу тал, ПХБ үйлдвэрлэлийн үр ашгийг дээшлүүлэхэд гүйцэтгэх үүргийг судлах болно.
CCD Auto Alignment Exposure машин гэж юу вэ?

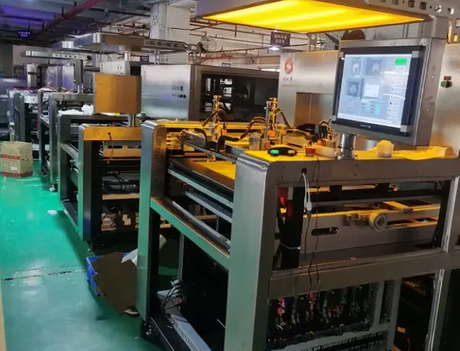

CCD Auto Alignment Exposure Machine нь фоторезистээр бүрсэн ПХБ-ийг хэт ягаан туяанд нарийвчлалтай, хяналттай байлгах зориулалттай өндөр технологийн төхөөрөмж юм. Уг машин нь CCD мэдрэгчийг тохируулж ашигладаг бөгөөд хэлхээний хэв маягийг самбар дээр онцгой нарийвчлалтайгаар дамжуулдаг. Эдгээр мэдрэгчүүд нь ПХБ болон маск хоёрын хооронд ямар нэгэн буруу тохируулгыг автоматаар илрүүлж, өртөлтийн нарийвчлалыг баталгаажуулахын тулд шаардлагатай тохируулга хийдэг.
Өртөх үйл явц нь хэлхээний хэв маягийг агуулсан фото маскаар дамжуулан гэрлийг гэрэлтүүлэх явдал юм. Гэрэл нь фоторезистийг цохих газар хатууруулдаг бол маскаар хамгаалагдсан хэсэг нь ил гарахгүй хэвээр үлддэг. Дараа нь фоторезистийн ил хэсгүүдийг боловсруулж, хүссэн хэлхээний зохион байгуулалтад тохирсон хэв маягийг үлдээдэг. Энэ загвар нь ПХБ-ийн үйлдвэрлэлийн мөчлөгт хийгдэх сийлбэр, өнгөлгөөний үйл явцыг удирдан чиглүүлэх болно.
CCD Auto Alignment Exposure Machines-ийн бусад өртөлтийн системээс ялгарах гол онцлог нь тэдгээрийн тохируулгын алдааг автоматаар тохируулах чадвар юм. Гарын авлагын тохируулга шаарддаг уламжлалт системүүдээс ялгаатай нь CCD дээр суурилсан системүүд нь процессыг илүү хурдан бөгөөд илүү нарийвчлалтай болгодог бөгөөд энэ нь их хэмжээний ПХБ үйлдвэрлэхэд маш чухал юм.
CCD Auto Alignment Exposure Machines-ийн төрлүүд
1. Хагас автомат өртөх машин
Хагас автомат өртөлтийн машинууд нь CCD Auto Alignment системийн бүрэн автоматжуулалтыг хангаагүй ч бүрэн гараар өртөх аргуудаас мэдэгдэхүйц сайжруулалтыг санал болгож байна. Эдгээр машинууд нь тодорхой хэмжээний гараар тохируулах шаардлагатай боловч өртөлтийн хяналт, тохируулгын тохируулга зэрэг автоматжуулсан элементүүдийг агуулдаг.
Хагас автомат өртөлтийн машинд оператор ихэвчлэн ПХБ-г ачаалж, маск тохируулдаг бол систем нь гэрлийн эрч хүч, үргэлжлэх хугацаа, зэрэгцүүлэх зэрэг өртөлтийн параметрүүдийг автоматаар тохируулдаг. Эдгээр машинууд нь дунд зэргийн хэмжээтэй ПХБ үйлдвэрлэдэг үйлдвэрлэгчдэд хамгийн тохиромжтой бөгөөд зардал, үр ашгийн хооронд тэнцвэртэй байх шаардлагатай.
Хагас автомат машинууд нь үндсэн шугамыг шалгахдаа CCD мэдрэгчийг ихэвчлэн ашигладаг бөгөөд энэ нь хуучин механик системээс илүү үр дүнтэй болгодог. Хэдийгээр тэдгээр нь бүрэн автоматжуулсан машинуудаас илүү гар оролцоо шаарддаг ч алдааг багасгаж, өртөх үйл явцын хурдыг нэмэгдүүлэхэд тусалдаг.
2. 4 CCD Alignment Exposure Machines
4 CCD тохируулагч өртөлтийн машинууд нь өндөр нарийвчлалтай ПХБ-д өртөхөд зориулагдсан, ялангуяа маш нарийн мэдээлэл, нарийвчлал шаарддаг програмуудад зориулагдсан. Эдгээр машинууд нь ПХБ-г фото масктай олон өнцгөөс тохируулахын тулд стратегийн хувьд байрлуулсан дөрвөн CCD мэдрэгчийг ашигладаг. Дөрвөн мэдрэгчийг ашиглах нь аливаа буруу тохируулгыг бодит цаг хугацаанд илүү нарийвчлалтай илрүүлэх боломжийг олгодог бөгөөд эдгээр машинуудыг нарийн төвөгтэй, олон давхаргат ПХБ үйлдвэрлэхэд тохиромжтой болгодог.
4 CCD шугамын өртөлтийн машиныг ашиглахын гол давуу тал нь маш өндөр нарийвчлалтай, ихэвчлэн хэдхэн микрометр хүртэл хүрэх чадвар юм. Энэ нь тэдгээрийг өндөр нягтралтай харилцан холболтын (HDI) хавтан, нарийн ширхэгтэй бүрэлдэхүүн хэсгүүд болон онцгой нарийвчлал шаарддаг бусад дэвшилтэт ПХБ загваруудад төгс болгодог.
Нарийвчлалтай уялдуулах замаар эдгээр машинууд нь буруу тохируулга хийх боломжийг багасгадаг бөгөөд энэ нь үйлдвэрлэлийн согог эсвэл хэлхээний загварт алдаа гарахад хүргэдэг. Энэхүү нарийвчлалын түвшин нь бэлэн ПХБ-ийн ерөнхий чанар, найдвартай байдлыг сайжруулж, 4 CCD тохируулагч машиныг ухаалаг гар утас, элэгддэг төхөөрөмж, автомашины төхөөрөмж зэрэг өндөр зэрэглэлийн электроникийн үйлдвэрлэгчдэд илүүд үздэг.
3. CCD Automatic Alignment Double-Sided Exposure Machines
Хоёр талт ПХБ-ийн хувьд өртөх машинууд нэмэлт бэрхшээлтэй тулгардаг: хавтангийн хоёр талыг үнэн зөв тэгшлэх шаардлагатай. Уламжлалт өртөлтийн машинууд энэ ажлыг даван туулахад хэцүү байж болох тул тал бүрийг зөв байрлуулахын тулд гараар тохируулга хийх шаардлагатай болдог. Гэсэн хэдий ч CCD автомат тохируулгатай хоёр талт өртөлтийн машинууд нь ПХБ-ийн хоёр талыг өндөр нарийвчлалтайгаар ил гаргах дэвшилтэт тохируулгын технологийг ашиглан энэ асуудлыг шийддэг.
Эдгээр машинууд нь өртөлт эхлэхээс өмнө ПХБ-ийн урд болон хойд хэсгүүдийн байрлалыг илрүүлэхийн тулд CCD мэдрэгчийг ашигладаг. Тэд автоматаар тохируулж, хоёр тал нь масктай төгс нийцэж, алдаа гарах эрсдэлийг бууруулдаг. Энэ нь олон давхаргат эсвэл өндөр нягтралтай харилцан холболтын (HDI) ПХБ үйлдвэрлэх гэх мэт нарийвчлал хамгийн чухал байдаг хэрэглээнд онцгой чухал юм.
Автомат тохируулгатай эдгээр машинууд нь хоёр талын хооронд гараар тэгшлэх шаардлагагүй тул цаг хэмнэдэг. Нэмж дурдахад тэдгээр нь ПХБ-ийн хоёр талын хэв маягийг төгс нийцүүлж, эцсийн бүтээгдэхүүний бүрэн бүтэн байдлыг сайжруулдаг.
CCD Auto Alignment Exposure Machines-ийн гол давуу талууд
1. Өндөр нарийвчлал, нарийвчлал
CCD автоматаар тохируулагч өртөх машинуудын гол давуу талуудын нэг нь тэдний өндөр нарийвчлал юм. CCD мэдрэгч нь хамгийн жижиг алдааг илрүүлж, бодит цаг хугацаанд нь засах чадвартай. Энэ нь нарийн ул мөр, жижиг бүрэлдэхүүн хэсгүүдтэй өндөр нягтралтай ПХБ-д онцгой ач холбогдолтой юм. Эдгээр машинуудын тохируулгын нарийвчлал нь хэлхээний хэв маягийг хамгийн бага согогтой шилжүүлэхэд чухал хүчин зүйл болдог.
±15μm-ийн механик нарийвчлалтай эдгээр машинууд нь хэт өндөр нарийвчлал шаарддаг ПХБ-ийн дэвшилтэт загваруудыг боловсруулах чадвартай. Энэхүү нарийвчлалын түвшин нь буруу тохируулагдсан эсвэл гэмтэлтэй хэлхээний эрсдлийг бууруулж, хаягдлыг бууруулж, үйлдвэрлэлийн процессын нийт ургацыг сайжруулдаг.
2. Илүү хурдан үйлдвэрлэлийн хурд
CCD системээр хангагдсан автоматжуулалт нь үйлдвэрлэлийн хурдыг нэмэгдүүлэхэд хүргэдэг. Автомат тохируулга ба өртөлтийн тохируулга нь операторууд тохиргоо, засвар хийхэд бага цаг зарцуулдаг гэсэн үг юм. Энэ үр ашиг нь их хэмжээний ПХБ хурдан бөгөөд үнэн зөв үйлдвэрлэх шаардлагатай үйлдвэрлэгчдэд онцгой ач холбогдолтой юм.
Ялангуяа автомат тохируулгатай хоёр талт өртөлтийн машинууд нь ПХБ-ийн урд болон хойд талыг гараар тэгшлэхэд цаг хугацаа шаардсан үйл явцыг арилгадаг. Энэ процессыг автоматжуулснаар үйлдвэрлэгчид чанараа алдагдуулахгүйгээр нэвтрүүлэх чадварыг ихээхэн нэмэгдүүлэх боломжтой.
3. Алдаа, согогийг бууруулсан
Уламжлалт өртөлтийн машинд гараар тохируулга хийх нь буруу тохируулга эсвэл буруу өртөх гэх мэт хүний алдаа гаргахад хүргэдэг. CCD автомат тохируулгатай бол эдгээр алдааг багасгаж эсвэл бүрмөсөн арилгаснаар бага согогтой, өндөр чанартай ПХБ-д хүргэдэг. HDI эсвэл олон давхаргат ПХБ үйлдвэрлэх гэх мэт өндөр нарийвчлалтай хэрэглээнд CCD-д суурилсан тохируулгын системийн нарийвчлал нь хэлхээний хэв маягийг зөв шилжүүлж, өндөр өртөгтэй дахин боловсруулах, хаягдал хийх хэрэгцээг багасгадаг.
Нэмж дурдахад, 4 CCD тохируулагч өртөлтийн машин нь олон өнцгөөс тохируулгыг шалгах замаар өртөлтийн үйл явцын ерөнхий нарийвчлалыг сайжруулдаг. Энэ нь хамгийн ээдрээтэй загварыг ч самбар дээр үнэн зөв дүрсэлж, бэлэн ПХБ-ийн ерөнхий чанарыг сайжруулдаг.
Дүгнэлт
CCD Auto Alignment Exposure Machines нь ПХБ үйлдвэрлэх үйл явцыг ихээхэн сайжруулж, өндөр чанартай, нарийн төвөгтэй ПХБ үйлдвэрлэхэд нарийвчлал, үр ашиг, найдвартай байдлыг санал болгодог. Эдгээр систем нь нэг талт эсвэл хоёр талт өртөлтөөс үл хамааран хэлхээний хэв маягийг шилжүүлэх автоматжуулсан, үнэн зөв, хурдан аргыг өгдөг. Хагас автомат, 4 CCD тохируулагч машин, автомат хоёр талт өртөлтийн машин гэх мэт янз бүрийн сонголттойгоор үйлдвэрлэгчид өөрсдийн хэрэгцээнд нийцүүлэн хамгийн сайн шийдлийг сонгох боломжтой.
Нарийвчлалыг сайжруулж, алдааг багасгаж, үйлдвэрлэлийн үр ашгийг нэмэгдүүлснээр эдгээр машинууд нь орчин үеийн электроникийн эрэлт хэрэгцээнд нийцсэн өндөр чанарын ПХБ-ыг нийлүүлэхэд тусалдаг. Жижиг, илүү хүчирхэг электрон төхөөрөмжүүдийн эрэлт хэрэгцээ өсөхийн хэрээр CCD өртөх машинууд ПХБ үйлдвэрлэхэд илүү чухал болох болно. Энэхүү технологид хөрөнгө оруулах нь үйлдвэрлэгчдэд өрсөлдөх чадвараа хадгалж, зардлаа бууруулж, өнөөгийн электрон барааны зах зээлд хүлээгдэж буй өндөр стандартыг хангах боломжийг олгодог.
