آلة التعرض للمحاذاة التلقائية CCD: إحداث ثورة في إنتاج ثنائي الفينيل متعدد الكلور بدقة وكفاءة

في عالم تصنيع PCB (لوحة الدوائر المطبوعة)، تعد الدقة والكفاءة الركيزتين اللتين يعتمد عليهما الإنتاج الناجح. واحدة من أهم المراحل في هذه العملية هي تعرض الطبقة المقاومة للضوء، حيث يتم نقل أنماط تصميم الدائرة إلى اللوحة. توجد مجموعة واسعة من آلات التعريض، ولكن أصبحت آلات التعريض الضوئي للمحاذاة التلقائية CCD  بسرعة هي التكنولوجيا المفضلة لمصنعي ثنائي الفينيل متعدد الكلور نظرًا لدقتها العالية وسرعتها وتعدد استخداماتها.

تستخدم هذه الآلات مستشعرات CCD (جهاز مقترن بالشحن) لتحقيق المحاذاة والتعرض التلقائي، مما يؤدي إلى تحسين جودة واتساق المنتج النهائي بشكل كبير. مع التقدم في التكنولوجيا، ظهرت أنواع مختلفة من آلات التعريض CCD، بما في ذلك آلات التعريض شبه الأوتوماتيكية، 4 آلات تعريض بمحاذاة CCD، وآلات تعريض ذات محاذاة أوتوماتيكية CCD على الوجهين. يقدم كل من هذه الابتكارات مزايا فريدة مصممة خصيصًا لتلبية احتياجات تصنيع ثنائي الفينيل متعدد الكلور المختلفة.

في هذه المقالة، سنستكشف الأنواع المختلفة لآلات التعريض ذات المحاذاة التلقائية CCD ومبادئ عملها ومزاياها والدور الذي تلعبه في تحسين كفاءة إنتاج ثنائي الفينيل متعدد الكلور.

ما هي آلة التعرض للمحاذاة التلقائية CCD؟

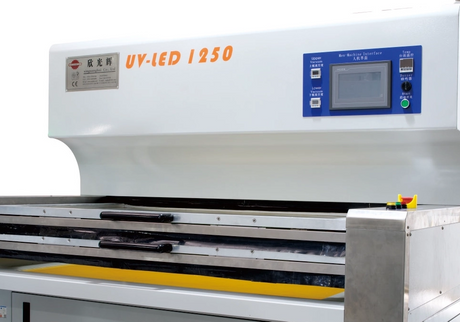

إن آلة التعريض للمحاذاة التلقائية CCD عبارة عن جهاز عالي التقنية مصمم لتعريض PCB المطلي بمقاوم الضوء للأشعة فوق البنفسجية بطريقة دقيقة ومضبوطة. تستخدم الآلة مستشعرات CCD للمحاذاة، مما يضمن نقل نمط الدائرة إلى اللوحة بدقة استثنائية. تكتشف هذه المستشعرات تلقائيًا أي اختلال في المحاذاة بين لوحة PCB والقناع، وتقوم بإجراء التعديلات حسب الضرورة لضمان دقة التعريض الضوئي.

تتضمن عملية التعريض تسليط الضوء من خلال قناع ضوئي يحتوي على نمط الدائرة. يعمل الضوء على تقوية مقاوم الضوء في مكان سقوطه، بينما تظل المناطق المحمية بالقناع غير مكشوفة. بعد ذلك، يتم تطوير الأجزاء المكشوفة من مقاوم الضوء، تاركًا وراءه نمطًا يتوافق مع تخطيط الدائرة المرغوب فيه. سيوجه هذا النمط عمليات الحفر والطلاء التي تتبع في دورة تصنيع ثنائي الفينيل متعدد الكلور.

الميزة الرئيسية التي تميز أجهزة التعريض الضوئي ذات المحاذاة التلقائية CCD عن أنظمة التعريض الأخرى هي قدرتها على ضبط أخطاء المحاذاة تلقائيًا. على عكس الأنظمة التقليدية التي تتطلب محاذاة يدوية، فإن الأنظمة المستندة إلى CCD تجعل العملية أسرع وأكثر دقة، وهو أمر بالغ الأهمية لإنتاج ثنائي الفينيل متعدد الكلور بكميات كبيرة.

أنواع آلات التعريض ذات المحاذاة التلقائية CCD

1. آلات التعريض النصف أوتوماتيكية

في حين أن آلات التعريض شبه الأوتوماتيكية لا تتميز بالأتمتة الكاملة لنظام المحاذاة التلقائية لـ CCD، إلا أنها لا تزال تقدم تحسينات كبيرة مقارنة بطرق التعريض اليدوية بالكامل. تتطلب هذه الأجهزة درجة معينة من الإعداد اليدوي ولكنها تتضمن عناصر آلية مثل التحكم في التعريض وتعديلات المحاذاة.

في آلات التعريض شبه الأوتوماتيكية، يقوم المشغل عادةً بتحميل PCB وإعداد القناع، بينما يقوم النظام تلقائيًا بضبط معلمات التعريض مثل شدة الضوء والمدة والمحاذاة. تعتبر هذه الآلات مثالية للمصنعين الذين ينتجون كمية معتدلة من مركبات ثنائي الفينيل متعدد الكلور ويحتاجون إلى التوازن بين التكلفة والكفاءة.

غالبًا ما تستخدم الآلات شبه الأوتوماتيكية مستشعر CCD لإجراء فحوصات المحاذاة الأساسية، مما يجعلها أكثر كفاءة من الأنظمة الميكانيكية القديمة. على الرغم من أنها تتطلب مشاركة يدوية أكثر من الأجهزة المؤتمتة بالكامل، إلا أنها لا تزال تساعد في تقليل الأخطاء وزيادة سرعة عملية التعرض.

2. 4 آلات تعريض محاذاة CCD

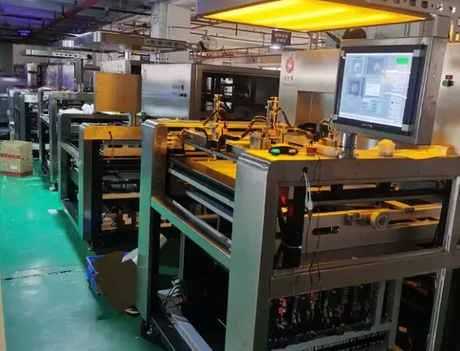

تم تصميم آلات التعريض لمحاذاة CCD 4 للتعرض لثنائي الفينيل متعدد الكلور عالي الدقة، خاصة في التطبيقات التي تتطلب تفاصيل ودقة دقيقة للغاية. تستخدم هذه الآلات أربعة مستشعرات CCD موضوعة بشكل استراتيجي لمحاذاة PCB مع قناع الصورة من زوايا متعددة. يتيح استخدام أربعة أجهزة استشعار اكتشافًا أكثر دقة في الوقت الفعلي لأي اختلال في المحاذاة، مما يجعل هذه الآلات مثالية لتصنيع ثنائي الفينيل متعدد الكلور المعقد ومتعدد الطبقات.

الميزة الأساسية لاستخدام آلة التعريض لمحاذاة 4 CCD هي قدرتها على تحقيق مستويات عالية للغاية من الدقة، غالبًا ما تصل إلى بضعة ميكرومترات. وهذا يجعلها مثالية للوحات التوصيل البيني عالية الكثافة (HDI)، والمكونات الدقيقة، وتصميمات PCB المتقدمة الأخرى التي تتطلب دقة استثنائية.

من خلال ضمان المحاذاة الدقيقة، تقلل هذه الآلات من فرص المحاذاة الخاطئة، والتي يمكن أن تؤدي إلى عيوب في الإنتاج أو أخطاء في نمط الدائرة. يعزز هذا المستوى من الدقة الجودة الشاملة والموثوقية لمركبات ثنائي الفينيل متعدد الكلور النهائية، مما يجعل 4 آلات تعريض لمحاذاة CCD خيارًا مفضلاً لمصنعي الأجهزة الإلكترونية المتطورة، بما في ذلك الهواتف الذكية والأجهزة القابلة للارتداء وأجهزة السيارات.

3. CCD آلات التعريض ذات المحاذاة التلقائية على الوجهين

في حالة مركبات ثنائي الفينيل متعدد الكلور على الوجهين، تواجه آلات التعريض تحديًا إضافيًا: الحاجة إلى محاذاة جانبي اللوحة بدقة. قد تواجه آلات التعريض التقليدية صعوبة في أداء هذه المهمة، حيث تتطلب تعديلات يدوية لضمان المحاذاة الصحيحة لكل جانب. ومع ذلك، فإن آلات التعريض ذات المحاذاة التلقائية CCD تعمل على حل هذه المشكلة عن طريق استخدام تقنية المحاذاة المتقدمة لكشف جانبي PCB بدرجة عالية من الدقة.

تستخدم هذه الأجهزة عادةً مستشعرات CCD لاكتشاف محاذاة الجوانب الأمامية والخلفية للوحة PCB قبل بدء التعرض. يتم ضبطها تلقائيًا لضمان محاذاة كلا الجانبين تمامًا مع القناع، مما يقلل من مخاطر الأخطاء. وهذا مهم بشكل خاص في التطبيقات التي تكون فيها الدقة أمرًا بالغ الأهمية، كما هو الحال في إنتاج مركبات ثنائي الفينيل متعدد الكلور متعددة الطبقات أو عالية الكثافة (HDI).

بفضل المحاذاة التلقائية، توفر هذه الآلات الوقت عن طريق التخلص من الحاجة إلى المحاذاة اليدوية بين الجانبين. بالإضافة إلى ذلك، فإنها تضمن محاذاة الأنماط الموجودة على جانبي PCB بشكل مثالي، مما يحسن السلامة العامة للمنتج النهائي.

المزايا الرئيسية لآلات التعريض ذات المحاذاة التلقائية CCD

1. الدقة والدقة العالية

إحدى المزايا الأساسية لآلات التعريض للمحاذاة التلقائية CCD هي مستوى الدقة العالي. أجهزة استشعار CCD قادرة على اكتشاف حتى أصغر الاختلالات وتصحيحها في الوقت الفعلي. وهذا مهم بشكل خاص بالنسبة لمركبات ثنائي الفينيل متعدد الكلور عالية الكثافة ذات الآثار الدقيقة والمكونات الصغيرة. تعد دقة المحاذاة التي توفرها هذه الآلات عاملاً حاسماً في ضمان نقل أنماط الدوائر بأقل قدر من العيوب.

بفضل الدقة الميكانيكية البالغة ±15μm، فإن هذه الآلات قادرة على التعامل مع تصميمات PCB المتقدمة التي تتطلب مستويات عالية من الدقة. يقلل هذا المستوى من الدقة من مخاطر الدوائر المنحرفة أو المعيبة، مما يقلل الخردة ويحسن العائد الإجمالي لعملية الإنتاج.

2. سرعات إنتاج أسرع

تؤدي الأتمتة التي توفرها أنظمة CCD أيضًا إلى سرعات إنتاج أسرع. تعني المحاذاة التلقائية وتعديلات التعرض أن المشغلين يقضون وقتًا أقل في الإعداد والتصحيح. تعتبر هذه الكفاءة مهمة بشكل خاص للمصنعين الذين يحتاجون إلى إنتاج كميات كبيرة من مركبات ثنائي الفينيل متعدد الكلور بسرعة ودقة.

على وجه الخصوص، تعمل آلات التعريض الضوئي على الوجهين ذات المحاذاة التلقائية على التخلص من العملية التي تستغرق وقتًا طويلاً لمحاذاة الجوانب الأمامية والخلفية للوحة PCB يدويًا. ومن خلال أتمتة هذه العملية، يمكن للمصنعين زيادة إنتاجيتهم بشكل كبير دون المساس بالجودة.

3. تقليل الأخطاء والعيوب

غالبًا ما تؤدي المحاذاة اليدوية في آلات التعريض الضوئي التقليدية إلى أخطاء بشرية، مثل المحاذاة الخاطئة أو التعريض الضوئي غير الصحيح. باستخدام المحاذاة التلقائية لـ CCD، يتم تقليل هذه الأخطاء أو التخلص منها تمامًا، مما يؤدي إلى جودة أعلى لثنائي الفينيل متعدد الكلور مع عدد أقل من العيوب. في التطبيقات عالية الدقة مثل HDI أو تصنيع ثنائي الفينيل متعدد الكلور متعدد الطبقات، تضمن دقة أنظمة المحاذاة المستندة إلى CCD نقل أنماط الدوائر بشكل صحيح، مما يقلل الحاجة إلى إعادة العمل أو الخردة المكلفة.

بالإضافة إلى ذلك، تعمل آلة التعريض للمحاذاة 4 CCD على تحسين الدقة الإجمالية لعملية التعريض عن طريق التحقق من المحاذاة من زوايا متعددة. ويضمن ذلك تصوير حتى أكثر التصميمات تعقيدًا بدقة على اللوحة، مما يؤدي إلى تحسين الجودة الشاملة للوحة PCB النهائية.

خاتمة

لقد عززت آلات التعريض للمحاذاة التلقائية CCD بشكل كبير عملية تصنيع ثنائي الفينيل متعدد الكلور، مما يوفر الدقة والكفاءة والموثوقية لإنتاج مركبات ثنائي الفينيل متعدد الكلور المعقدة وعالية الجودة. توفر هذه الأنظمة طريقة آلية ودقيقة وسريعة لنقل أنماط الدوائر، سواء للتعرض أحادي الجانب أو مزدوج الجانب. مع الخيارات المتنوعة المتاحة، مثل آلات المحاذاة شبه الأوتوماتيكية و4 CCD وآلات التعريض الأوتوماتيكية على الوجهين، يمكن للمصنعين اختيار أفضل الحلول التي تناسب احتياجاتهم.

ومن خلال تحسين الدقة وتقليل الأخطاء وزيادة كفاءة الإنتاج، تساعد هذه الآلات في توفير مركبات ثنائي الفينيل متعدد الكلور عالية الجودة تلبي متطلبات الإلكترونيات الحديثة. مع تزايد الطلب على الأجهزة الإلكترونية الأصغر حجمًا والأكثر قوة، ستصبح آلات التعرض لـ CCD أكثر أهمية في تصنيع ثنائي الفينيل متعدد الكلور. يتيح الاستثمار في هذه التكنولوجيا للمصنعين الحفاظ على قدرتهم التنافسية وخفض التكاليف والوفاء بالمعايير العالية المتوقعة في سوق الإلكترونيات اليوم.
