I roto i te ao hangahanga PCB (Printed Circuit Board), ko te tika me te whai hua nga pou e rua e tau ai te mahi angitu. Ko tetahi o nga waahanga tino nui i roto i tenei tukanga ko te whakaatu i te paparanga photoresist, kei reira nga tauira hoahoa o te ara iahiko ka whakawhiti ki te poari. He maha nga momo miihini whakakitenga kei te noho, engari Kei te tere haere nga Miihini Whakaaturanga Whakatikatika aunoa a CCD mo nga kaihanga PCB na te tino tika, te tere, me te whai kiko.
Ko enei miihini e whakamahi ana i nga puoro CCD (Charge-Coupled Device) ki te whakatutuki i te whakatikatika aunoa me te whakaatu, ka tino pai ake te kounga me te rite o te hua whakamutunga. Na te ahunga whakamua i roto i te hangarau, kua puta nga momo momo miihini whakakitenga CCD, tae atu ki nga miihini whakamaarama ahua-aunoa, e 4 nga miihini whakamaarama whakamaarama a te CCD, me nga miihini whakamaarama taarua a te CCD. Ia o enei innovations tuku painga ahurei hāngai ki rerekē hiahia hanga PCB.
I roto i tenei tuhinga, ka tirotirohia e matou nga momo rereke o nga Miihini Whakaaturanga Whakaaturanga Whakaata Aunoa CCD, o ratou maataapono mahi, painga, me te mahi ki te whakapai ake i te pai o te hanga PCB.

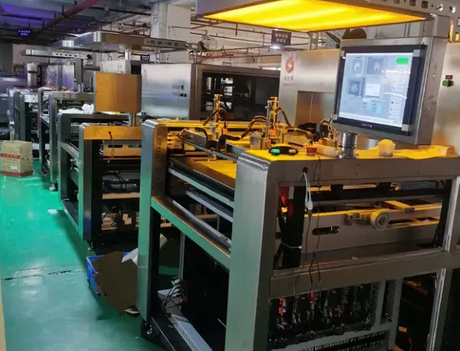

He aha te Miihini Whakaaturanga Whakatikatika Aunoa CCD?

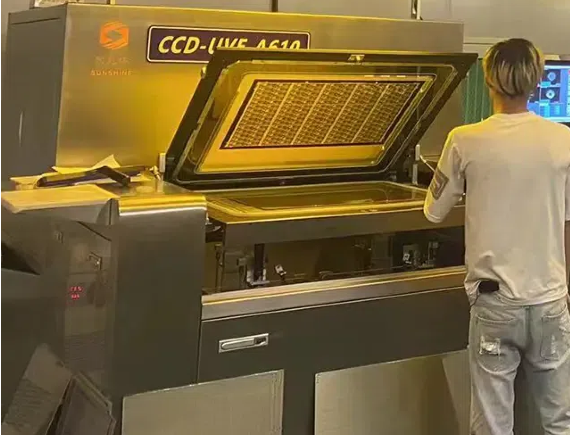

Ko te Miihini Whakaaturanga Whakaaturanga Aunoa CCD he taputapu hangarau-nui i hangaia hei whakaatu i te PCB kua whakakikoruatia-whakaahua ki te rama UV i roto i te tikanga tika me te whakahaere. Ka whakamahia e te miihini nga pukoro CCD mo te whakatikatika, me te whakarite kia whakawhitihia te tauira ara iahiko ki runga i te papa me te tino tika. Ka kitea aunoa e enei pukoro tetahi hee i waenga i te PCB me te kanohi kanohi, me te whakarereke i nga mea e tika ana kia tika te whakaatu.
Ko te tukanga whakakitenga ko te whiti marama ma roto i te whakaahua, kei roto te tauira o te ara iahiko. Ko te rama ka whakapakeke i te photoresist ki te wahi e pa ana, ko nga waahi e tiakina ana e te kanohi ka noho kore kitea. Muri iho, ka whakawhanakehia nga waahanga whakaatu o te photoresist, ka waiho he tauira e rite ana ki te tahora ara iahiko e hiahiatia ana. Ko tenei tauira ka arahi i nga mahi tarai me te whakakikorua e whai ana i te huringa hangahanga PCB.
Ko te ahuatanga matua e whakatau ana i nga Miihini Whakaaturanga Whakaaturanga Aunoa a te CCD i etahi atu punaha whakakitenga ko to raatau kaha ki te whakatika aunoa mo nga hapa whakatikatika. Kaore i rite ki nga punaha tuku iho e hiahia ana ki te whakatikatika a-ringa, ko nga punaha a-CCD ka tere ake te tere me te tino tika, he mea nui mo te hanga PCB nui.
Nga Momo Miihini Whakaaturanga Whakaaturanga Whakatikatika Aunoa CCD
1. Nga Miihini Whakaaturanga Semi-Aunoa
Ahakoa karekau nga miihini whakakitenga ahua-aunoa e whakaatu i te aunoatanga katoa o te punaha Whakatikatika Aunoa CCD, he nui tonu nga whakapainga ake mo nga tikanga whakamaarama a-ringa. Ko enei miihini e hiahia ana ki etahi tohu o te tatūnga ā-ringa engari ka whakauruhia nga huānga aunoa penei i te mana whakakitenga me te whakatikatika tirohanga.
I roto i nga miihini whakakitenga ahua-aunoa, ka utaina e te kaiwhakahaere te PCB me te whakarite i te kanohi kanohi, i te mea ka whakatika aunoa te punaha i nga tawhā whakamaarama penei i te kaha o te marama, te roanga, me te whakatikatika. He pai enei miihini mo nga kaihanga e whakaputa ana i te rahinga o nga PCB me te hiahia kia taurite te utu me te pai.
He maha nga wa e whakamahia ana e nga miihini haurua-aunoa he pukoro CCD mo nga arowhai whakatikatika taketake, kia pai ake ai i nga punaha miihini tawhito. Ahakoa e hiahia ana ratou kia nui ake te whakauru a-ringa atu i nga miihini aunoa, ka awhina tonu ratou ki te whakaiti i nga hapa me te whakanui ake i te tere o te mahi whakaputa.
2. 4 Miihini Whakaaturanga Whakaaturanga Whakaata CCD
4 Ko nga miihini whakamaarama whakamaarama CCD i hangaia mo te whakamaarama PCB tino tika, otira ki nga tono e hiahia ana nga korero tino pai me te tika. Ka whakamahia e enei miihini e wha nga pukoro CCD i whakatakoto rautaki ki te whakarite i te PCB me te whakaahua mai i nga koki maha. Ma te whakamahi i nga pukoro e wha ka taea te kite i nga wa-tuituru mo nga hapa, ka pai enei miihini mo te hangahanga PCB matatini me te maha.
Ko te painga tuatahi o te whakamahi i te miihini whakarara 4 CCD ko tona kaha ki te whakatutuki i nga taumata tino tika, he maha ki raro ki te iti o nga micrometers. Ma tenei ka tino pai mo nga papa honohono-nui (HDI), nga waahanga pai-pai, me etahi atu hoahoa PCB matatau e hiahia ana kia tino tika.
Ma te whakarite i te tika o te tiaroaro, ka whakaitihia e enei miihini nga tupono o te heehanga, ka puta he koha, he hapa ranei i te tauira ara iahiko. Ko tenei taumata o te tino tika ka whakanui ake i te kounga me te pono o nga PCB kua oti, ka waiho nga miihini whakamaarama whakarara 4 CCD hei whiringa pai mo nga kaihanga o te hikohiko teitei, tae atu ki nga waea atamai, kakahu, me nga taputapu miihini.
3. Nga Miihini Whakaaturanga Taarua-Taha Motuhake CCD
Mo nga PCB taha-rua, ka pa atu ki nga miihini whakakitenga he wero taapiri: ko te hiahia kia tika te whakahāngai i nga taha e rua o te poari. Ka raru pea nga miihini whakakitenga tuku iho ki tenei mahi, me whakarereke a-ringa ki te whakarite kia tika te hangai o ia taha. Heoi, ka whakaotihia e nga miihini whakaraerae taha-rua a CCD i tenei raru ma te whakamahi i te hangarau whakatikatika matatau hei whakaatu i nga taha e rua o te PCB me te tino tika.
Ko enei miihini te nuinga o te whakamahi i nga pukoro CCD ki te kite i te tirohanga o nga taha o mua me muri o te PCB i mua i te tiimata o te whakaaturanga. Ka whakatika aunoa ratou ki te whakarite kia tika nga taha e rua ki te kanohi kanohi, ka whakaiti i te tupono o nga hapa. He mea tino nui tenei i roto i nga tono he mea tino nui te tika, penei i te hanga o nga paparanga maha, teitei ranei te honohono (HDI) PCB.
Ma te whakatikatika aunoa, ka tiakina e enei miihini te wa ma te whakakore i te hiahia mo te whakatikatika a-ringa i waenga i nga taha e rua. I tua atu, ka whakarite kia tika nga tauira i nga taha e rua o te PCB, hei whakapai ake i te tika o te hua whakamutunga.
Nga Painga Matua o nga Miihini Whakaaturanga Whakatikatika Aunoa CCD
1. Tino Tino me te Tika
Ko tetahi o nga painga tuatahi o nga miihini whakamaarama whakaata aunoa a CCD ko to raatau taumata teitei. Ka taea e nga puoro CCD te kite i nga hapa iti rawa me te whakatika i a raatau i te waa. He mea tino nui tenei mo nga PCB teitei me nga tohu pai me nga waahanga iti. Ko te tika o te whakatikatika e whakaratohia ana e enei miihini he mea tino nui ki te whakarite kia whakawhitia nga tauira ara iahiko me nga hapa iti.
Ma te tika o te miihini o ± 15μm, ka taea e enei miihini te whakahaere i nga hoahoa PCB matatau e hiahia ana ki nga taumata tino tika. Ko tenei taumata o te tika ka whakaiti i te tupono o te hee, te hee ranei o nga iahiko, te whakaiti i te para me te whakapai ake i te hua katoa o te mahi whakaputa.
2. Tere Whakaputa Tere
Ko te aunoatanga e whakaratohia ana e nga punaha CCD ka arahi ki te tere o te whakaputanga tere. Ko te tiaroaro aunoa me nga whakarereketanga whakakitenga he iti ake te wa e whakapaua ana e nga kaiwhakahaere ki te whakarite me te whakatikatika. He mea tino nui tenei pai mo nga kaihanga e hiahia ana ki te whakaputa i nga pukapuka nui o nga PCB kia tere me te tika.
Ina koa, ko nga miihini whakaraerae taha-rua me te tirohanga aunoa ka whakakore i te wa e pau ana te mahi o te whakatikatika i nga taha o mua me muri o te PCB. Ma te whakaaunoa i tenei mahi, ka taea e nga kaihanga te whakanui ake i o raatau mahi me te kore e whakararu i te kounga.
3. Whakaitihia nga Hapa me nga Hapa
Ko te tirohanga a-ringa i roto i nga miihini whakamaarama tuku iho ka arahi ki te he a te tangata, penei i te heehe, i te he o te whakaaturanga. Ma te tirohanga aunoa a CCD, ka whakaitihia, ka whakakorehia katoatia ranei enei hapa, ka arahi ki te PCB-kounga teitei me te iti ake o nga hapa. I roto i nga tono tino tika penei i te HDI, i te hangahanga PCB maha ranei, ko te tika o nga punaha whakatika-a-CCD ka whakarite kia tika te whakawhiti i nga tauira ara iahiko, ka whakaiti i te hiahia mo te mahi utu nui, mo te tangohanga ranei.
I tua atu, ko te miihini whakaraeraetanga 4 CCD e whakapai ake ana i te tika o te mahi whakakitenga ma te tirotiro i te tirohanga mai i nga koki maha. Ma tenei ka whakarite kia ata whakaahuahia nga hoahoa tino uaua ki runga i te papa, hei whakapai ake i te kounga o te PCB kua oti.
Whakamutunga
Ko nga Miihini Whakaaturanga Whakawhiti Aunoa a CCD kua tino whakarei ake i te mahi hangahanga PCB, e tuku ana i te tika, te pai, me te pono mo te whakaputa i nga PCB tino-kounga, matatini. Ka whakaratohia e enei punaha he tikanga aunoa, tika, tere ake hoki mo te whakawhiti i nga tauira ara iahiko, ahakoa mo te taha kotahi, taha rua ranei. He maha nga momo whiringa e waatea ana, penei i te ahua-aunoa, e 4 nga miihini whakatikatika CCD, me nga miihini whakamaarama taha-rua, ka taea e nga kaihanga te whiriwhiri i te otinga pai kia rite ki o raatau hiahia.
Ma te whakapai ake i te tika, te whakaiti i nga hapa, me te whakanui ake i te pai o te whakaputa, ka awhina enei miihini ki te tuku PCB kounga teitei e tutuki ana i nga hiahia o te hikohiko hou. I te wa e tipu ana te tono mo nga taputapu hiko iti ake, kaha ake, ka nui ake nga miihini whakakitenga CCD ki te hanga PCB. Ma te haumi i tenei hangarau ka taea e nga kaihanga te noho whakataetae, te whakaheke i nga utu, me te whakatutuki i nga paerewa teitei e tumanakohia ana i te maakete hikohiko o enei ra.
