In het kader van PCB-productie , zeefdruk verwijst naar de inktlaag die op het oppervlak van een printplaat is gedrukt en die belangrijke teksten en symbolen bevat. Deze laag wordt gebruikt om de posities van componenten te labelen, testpunten aan te geven, logo's of waarschuwingen weer te geven en te helpen bij de oriëntatie tijdens de montage.
Hoewel zeefdruk de elektrische prestaties van een PCB niet beïnvloedt, speelt het een cruciale rol bij productie, inspectie en onderhoud. Door het juiste type zeefdrukinkt te kiezen, bent u verzekerd van duurzaamheid, leesbaarheid en compatibiliteit met soldeer- en reinigingsprocessen. Voor een betrouwbare en professionele PCB-productie is het selecteren van de juiste zeefdrukmaterialen net zo belangrijk als de koperlay-out of het substraat.
Doel van zeefdruk op een printplaat
Hoewel de zeefdruklaag niet direct bijdraagt aan de elektrische prestaties, speelt deze een cruciale ondersteunende rol in het PCB-productieproces door de bruikbaarheid, nauwkeurigheid en duidelijkheid tijdens productie en onderhoud te verbeteren. De waarde ervan ligt in het verbeteren van zowel de productie-efficiëntie als de eindgebruikerservaring.
1. Onderdelen, onderdeelnummers en waarschuwingen identificeren
De zeefdruklaag geeft vitale informatie weer, zoals componentreferentieaanduidingen (bijv. R1, C3), polariteitsindicatoren en functionele labels. Het kan ook onderdeelnummers, bedrijfslogo's of waarschuwingen (zoals hoogspanningszones) bevatten, die montagefouten helpen voorkomen en naleving van veiligheidsnormen garanderen.
2. Ondersteuning van handmatige montage, testen en reparatie
In zowel geautomatiseerde als handmatige workflows begeleiden zeefdruklabels technici bij het correct plaatsen van componenten. Tijdens het testen en debuggen maken duidelijk gemarkeerde testpunten en identificatiegegevens het gemakkelijker om fouten op te sporen. In reparatiescenario's helpt zeefdruk bij het efficiënt diagnosticeren en vervangen van defecte onderdelen, van cruciaal belang voor bruikbare producten.
3. Verbetering van de leesbaarheid en professionele uitstraling
Een goed ontworpen zeefdruklaag verbetert de algehele leesbaarheid van een PCB, vooral als het gaat om dichte of complexe circuitlay-outs. Het verbetert ook de professionele uitstraling van het eindproduct, waardoor het merkimago en de productiekwaliteit worden versterkt, vooral belangrijk voor klantgerichte prototypes of commerciële elektronica.
Veel voorkomende soorten zeefdrukinkt die worden gebruikt
Bij de productie van PCB's heeft de keuze voor zeefdrukinkt een aanzienlijke invloed op de duurzaamheid, helderheid en algehele kwaliteit van de markeringen op de printplaat. Verschillende inkttypen bieden verschillende eigenschappen om aan specifieke productiebehoeften en omgevingsomstandigheden te voldoen.
1. Inkt op epoxybasis
Op epoxy gebaseerde inkt is de meest gebruikte zeefdrukinkt bij de traditionele PCB-productie. Het staat bekend om zijn uitstekende hechting, hecht goed aan soldeermaskeroppervlakken en is bestand tegen de hoge temperaturen die gepaard gaan met soldeerprocessen.
Duurzaamheid: Epoxy-inkt is zeer goed bestand tegen hitte, chemicaliën en slijtage, waardoor het geschikt is voor platen die strenge productie- en operationele omstandigheden ondergaan.
Veelzijdigheid in printen: Het kan worden toegepast via zowel handmatige zeefdruk als geautomatiseerde processen, waardoor flexibiliteit op de productieschaal mogelijk is.
Uiterlijk: Typisch wit of geel, het biedt een duidelijk contrast met het gebruikelijke groene soldeermasker.

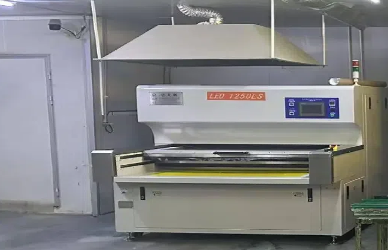

2. UV-uithardbare inkt
UV-uithardbare inkt is een moderner alternatief dat aan populariteit wint bij de PCB-productie vanwege de milieuvoordelen en snelle uithardingstijden.
Snelle uitharding: Blootstelling aan ultraviolet licht verhardt de inkt onmiddellijk, waardoor de productiecycli worden versneld.
Milieuvriendelijk: Dit inkttype bevat minder vluchtige organische stoffen (VOC's), waardoor de schadelijke uitstoot tijdens de productie wordt verminderd.
Prestaties: Het biedt een sterke hechting en uitstekend contrast op soldeermaskeroppervlakken, waardoor langdurige leesbaarheid wordt gegarandeerd, zelfs onder zware omstandigheden.

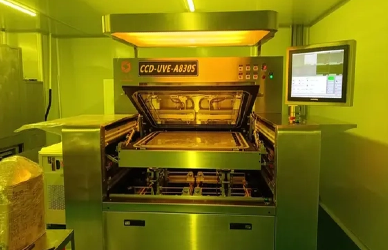

3. Vloeibare foto-imageable (LPI)-inkt
LPI-inkt wordt gebruikt wanneer hogere precisie en fijnere details vereist zijn in de zeefdruklaag, vooral bij geavanceerde PCB-ontwerpen of PCB-ontwerpen met hoge dichtheid.
Toepassing: LPI-inkt wordt aangebracht door middel van zeefdruk en ondergaat een foto-imagingproces waarbij het wordt blootgesteld aan licht en wordt ontwikkeld om scherpe, gedetailleerde markeringen te creëren.
Precisie: Het is ideaal voor componenten met een kleine steek en complexe lay-outs waarbij traditionele inkten mogelijk geen resolutie hebben.
Gebruiksscenario's: Wordt vaak gebruikt in meerlaagse of HDI-PCB's waarbij nauwkeurige etikettering van cruciaal belang is voor assemblage en testen.
Factoren die de inktkeuze beïnvloeden
Het selecteren van de juiste zeefdrukinkt is een cruciale beslissing bij de PCB-productie die van invloed is op de duurzaamheid, helderheid en algehele kwaliteit van de bordmarkeringen. Verschillende factoren beïnvloeden deze keuze, waardoor compatibiliteit met materialen, processen en eindgebruiksvereisten wordt gegarandeerd.
1. Plaatmateriaal en oppervlakteafwerking
Het substraat en de oppervlakteafwerking van een PCB beïnvloeden de hechting en prestaties van de inkt. Inkt moet bijvoorbeeld goed hechten aan gewone soldeermaskermaterialen zoals epoxy- of LPI-coatings (Liquid Photo-Imageable). Sommige inkten presteren beter op gladde oppervlakken, terwijl andere zijn ontworpen voor ruwe of flexibele substraten. Een goede afstemming zorgt ervoor dat de zeefdruk gedurende de hele levenscyclus van de PCB intact blijft.
2. Afdrukmethode (handmatig versus geautomatiseerd)
Verschillende druktechnieken vereisen inkten met specifieke eigenschappen:
Handmatige zeefdruk kan inkten verdragen met langere droogtijden en verschillende viscositeiten.
Geautomatiseerd printen, inclusief robot- of inkjetsystemen, vereist inkten die snel uitharden en een consistente stroom behouden.
De geselecteerde inkt moet compatibel zijn met de productiemethode om de efficiëntie en printkwaliteit bij de PCB-productie te behouden.
3. Vereiste resolutie en lijndikte
De complexiteit van het PCB-ontwerp beïnvloedt de inktkeuze. Borden met een hoge dichtheid en componenten met een fijne steek vereisen inkt die scherpe, precieze lijnen kan produceren zonder dat deze uitloopt of vlekt. Voor eenvoudigere ontwerpen kunnen dikkere lijnen en een lagere resolutie acceptabel zijn. Door de juiste inkt te kiezen, krijgt u duidelijke, leesbare markeringen die essentieel zijn voor montage en probleemoplossing.
4. Thermische en chemische weerstand tijdens het solderen
Tijdens de PCB-productie worden zeefdrukinkten blootgesteld aan hoge temperaturen en soldeerchemicaliën. Inkten moeten deze omstandigheden kunnen weerstaan zonder te verkleuren, barsten of loslaten. Thermische stabiliteit en chemische bestendigheid zijn cruciaal voor het behoud van de integriteit van componentlabels en markeringen tijdens de productie en het gebruik van het apparaat.
Door deze factoren zorgvuldig in overweging te nemen, zorgen fabrikanten ervoor dat de zeefdrukinkt die wordt gebruikt bij de PCB-productie voldoet aan de vereiste normen voor duurzaamheid, helderheid en compatibiliteit met hun specifieke processen en toepassingen.
Applicatiemethoden bij PCB-productie
Bij de PCB-productie is het nauwkeurig aanbrengen van zeefdrukinkt cruciaal voor duidelijke etikettering en kartonidentificatie. Verschillende toepassingsmethoden bieden verschillende voordelen, afhankelijk van de productieschaal en complexiteit.
1. Zeefdruk
Zeefdruk is de meest gebruikelijke en kosteneffectieve methode voor het aanbrengen van zeefdrukinkt op standaard PCB's. Hierbij wordt inkt door een gaassjabloon gedrukt om het gewenste patroon te creëren. Deze techniek is zeer geschikt voor middelgrote tot grote productieruns en biedt een betrouwbare hechting en goede duurzaamheid.
2. Inkjetprinten
Inkjetprinten biedt hoge precisie en flexibiliteit, waardoor het ideaal is voor digitale workflows en snelle prototyping bij de PCB-productie. Deze contactloze methode spuit inktdruppels rechtstreeks op het bord, waardoor snelle ontwerpwijzigingen mogelijk zijn zonder nieuwe stencils. Het blinkt uit in het produceren van gedetailleerde markeringen op complexe of aangepaste borden.

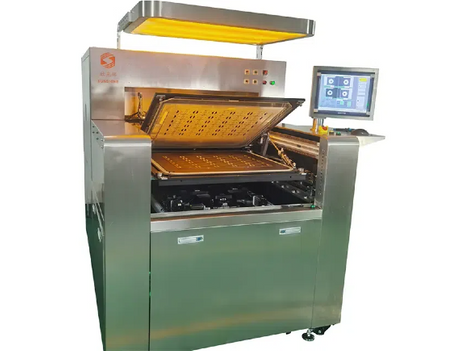

3. Vloeibaar foto-imageable (LPI) afdrukken
Bij LPI-printen wordt gebruik gemaakt van fotogevoelige inkt die via zeefdruk wordt aangebracht en vervolgens wordt blootgesteld aan licht om fijne details te ontwikkelen. Deze methode heeft de voorkeur voor PCB's met een hoge dichtheid die scherpere, nauwkeurigere zeefdruklagen vereisen. LPI is gebruikelijk in geavanceerde productieprocessen waarbij helderheid en resolutie van cruciaal belang zijn.
Conclusie
Bij de PCB-productie is het selecteren van de juiste zeefdrukinkt essentieel voor het verkrijgen van duidelijke, duurzame markeringen die montage, testen en onderhoud vergemakkelijken. De belangrijkste inktsoorten (op epoxybasis, UV-uithardbaar en vloeibaar foto-imageable) bieden elk unieke voordelen die zijn afgestemd op verschillende productiebehoeften en kartoncomplexiteiten.
Het kiezen van de juiste inkt hangt af van factoren zoals de ontwerpvereisten van de PCB, printmethoden en omgevingsomstandigheden. Voor optimale resultaten wordt het ten zeerste aanbevolen om samen te werken met ervaren en betrouwbare PCB-fabrikanten die deze nuances begrijpen.
Als u meer wilt weten over geavanceerde PCB-productietechnologieën en zeefdrukoplossingen, overweeg dan contact opnemen met Shenzhen Xinhui Technology Co., LTD . Met uitgebreide expertise en toewijding aan kwaliteit kan Shenzhen Xinhui Technology professionele begeleiding en op maat gemaakte PCB-productiediensten bieden om aan uw specifieke behoeften te voldoen.
