Sa konteksto ng Ang produksiyon ng PCB , ang Silkscreen ay tumutukoy sa layer ng tinta na nakalimbag sa ibabaw ng isang nakalimbag na circuit board na naglalaman ng mahalagang teksto at simbolo. Ang layer na ito ay ginagamit upang lagyan ng label ang mga posisyon ng sangkap, magpahiwatig ng mga puntos ng pagsubok, pagpapakita ng mga logo o babala, at tumulong sa orientation sa panahon ng pagpupulong.
Bagaman ang silkscreen ay hindi nakakaapekto sa pagganap ng elektrikal ng PCB, gumaganap ito ng isang kritikal na papel sa paggawa, inspeksyon, at pagpapanatili. Ang pagpili ng tamang uri ng tinta ng silkscreen ay nagsisiguro ng tibay, kakayahang mabasa, at pagiging tugma sa mga proseso ng paghihinang at paglilinis. Para sa maaasahan at propesyonal na produksiyon ng PCB, ang pagpili ng naaangkop na mga materyales na silkscreen ay kasinghalaga ng layout ng tanso o substrate.
Layunin ng silkscreen sa isang PCB
Habang ang layer ng silkscreen ay hindi direktang nag -aambag sa pagganap ng elektrikal, gumaganap ito ng isang mahalagang papel na suporta sa proseso ng paggawa ng PCB sa pamamagitan ng pagpapahusay ng kakayahang magamit, kawastuhan, at kalinawan sa panahon ng pagmamanupaktura at pagpapanatili. Ang halaga nito ay namamalagi sa pagpapabuti ng parehong kahusayan sa produksyon at karanasan sa end-user.
1. Pagkilala sa mga sangkap, bahagi ng numero, at mga babala
Ang layer ng Silkscreen ay nagpapakita ng mahahalagang impormasyon tulad ng mga sangkap na sangguniang sanggunian (halimbawa, R1, C3), mga tagapagpahiwatig ng polaridad, at mga functional label. Maaari ring isama ang mga numero ng bahagi, mga logo ng kumpanya, o mga babala (tulad ng mga high-boltahe na zone), na makakatulong na maiwasan ang mga pagkakamali sa pagpupulong at matiyak ang pagsunod sa mga pamantayan sa kaligtasan.
2. Pagsuporta sa Manu -manong Assembly, Pagsubok, at Pag -aayos
Sa parehong awtomatiko at manu -manong mga daloy ng trabaho, ang mga label ng Silkscreen ay gumagabay sa mga technician sa wastong paglalagay ng mga sangkap. Sa panahon ng pagsubok at pag -debug, malinaw na minarkahan ang mga puntos ng pagsubok at mga pagkakakilanlan ay mas madaling maghanap ng mga pagkakamali. Sa pag -aayos ng mga senaryo, ang mga pantulong na silkscreen sa pag -diagnose at pagpapalit ng mga may sira na bahagi nang mahusay - kritikal para sa mga magagamit na mga produkto.
3. Pagpapahusay ng kakayahang mabasa at propesyonal na hitsura
Ang isang mahusay na dinisenyo na silkscreen layer ay nagpapabuti sa pangkalahatang kakayahang mabasa ng isang PCB, lalo na kapag nakikitungo sa mga siksik o kumplikadong mga layout ng circuit. Pinahuhusay din nito ang propesyonal na hitsura ng pangwakas na produkto, pagpapatibay ng imahe ng tatak at kalidad ng produksyon, lalo na mahalaga para sa mga prototypes na nakaharap sa kliyente o komersyal na elektronika.
Mga karaniwang uri ng tinta ng silkscreen na ginamit
Sa produksiyon ng PCB, ang pagpili ng tinta ng silkscreen ay makabuluhang nakakaapekto sa tibay, kaliwanagan, at pangkalahatang kalidad ng mga marking sa circuit board. Ang iba't ibang mga uri ng tinta ay nag -aalok ng iba't ibang mga katangian upang umangkop sa mga tiyak na pangangailangan sa pagmamanupaktura at mga kondisyon sa kapaligiran.
1. Tinta na batay sa Epoxy
Ang tinta na batay sa Epoxy ay ang pinaka-karaniwang ginagamit na tinta ng silkscreen sa tradisyonal na produksiyon ng PCB. Kilala sa mahusay na pagdirikit nito, mahusay na nagbubuklod ito sa mga ibabaw ng maskara at nakatiis sa mataas na temperatura na kasangkot sa mga proseso ng paghihinang.
Ang tibay: Ang tinta ng Epoxy ay lubos na lumalaban sa init, kemikal, at pag -abrasion, na ginagawang angkop para sa mga board na sumasailalim sa mahigpit na mga kondisyon sa pagmamanupaktura at pagpapatakbo.
Pag -print ng kakayahang umangkop: Maaari itong mailapat sa pamamagitan ng parehong manu -manong pag -print ng screen at mga awtomatikong proseso, na nagpapahintulot sa kakayahang umangkop sa scale ng produksyon.
Hitsura: Karaniwan puti o dilaw, nag -aalok ito ng malinaw na kaibahan laban sa karaniwang berdeng mask ng panghinang.
2. UV-curable tinta
Ang UV-Curable Ink ay isang mas modernong alternatibong pagkakaroon ng katanyagan sa produksiyon ng PCB dahil sa mga benepisyo sa kapaligiran at mabilis na pagpapagaling.
Mabilis na pagpapagaling: Ang pagkakalantad sa ultraviolet light ay agad na nagpapatigas ng tinta, pabilis na mga siklo ng produksyon.
Eco-friendly: Ang uri ng tinta na ito ay naglalaman ng mas kaunting pabagu-bago ng mga organikong compound (VOC), na binabawasan ang mga nakakapinsalang paglabas sa panahon ng pagmamanupaktura.
Pagganap: Nagbibigay ito ng malakas na pagdirikit at mahusay na kaibahan sa mga ibabaw ng panghinang maskara, tinitiyak ang pangmatagalang legility kahit na sa ilalim ng malupit na mga kondisyon.
3. Ang likidong larawan-imageable (LPI) tinta
Ginagamit ang tinta ng LPI kapag ang mas mataas na katumpakan at mas pinong detalye ay kinakailangan sa layer ng silkscreen, lalo na sa mga advanced o high-density na disenyo ng PCB.
Application: Inilapat sa pamamagitan ng pag-print ng screen, ang tinta ng LPI ay sumasailalim sa isang proseso ng imahe ng larawan kung saan nakalantad ito sa ilaw at binuo upang lumikha ng matalim, detalyadong mga marka.
Katumpakan: Ito ay mainam para sa mga bahagi ng pinong pitch at kumplikadong mga layout kung saan ang mga tradisyunal na inks ay maaaring kakulangan ng paglutas.
Gumamit ng mga kaso: karaniwang ginagamit sa multilayer o HDI PCB kung saan ang tumpak na pag -label ay kritikal para sa pagpupulong at pagsubok.
Mga salik na nakakaapekto sa pagpili ng tinta
Ang pagpili ng naaangkop na tinta ng Silkscreen ay isang kritikal na desisyon sa produksiyon ng PCB na nakakaapekto sa tibay, kaliwanagan, at pangkalahatang kalidad ng mga marka ng board. Maraming mga kadahilanan ang nakakaimpluwensya sa pagpili na ito, tinitiyak ang pagiging tugma sa mga materyales, proseso, at mga kinakailangan sa pagtatapos.
1. Board Material at Surface Finish
Ang substrate at pagtatapos ng ibabaw ng isang PCB ay nakakaapekto sa pagdirikit at pagganap ng tinta. Halimbawa, ang tinta ay dapat na magbigkis nang maayos sa mga karaniwang mga materyales sa panghinang tulad ng epoxy o LPI (likidong photo-imageable) coatings. Ang ilang mga inks ay gumaganap nang mas mahusay sa makinis na mga ibabaw, habang ang iba ay dinisenyo para sa magaspang o nababaluktot na mga substrate. Tinitiyak ng wastong pagtutugma na ang silkscreen ay nananatiling buo sa buong lifecycle ng PCB.
2. Paraan ng Pag -print (Manu -manong kumpara sa Automated)
Ang iba't ibang mga diskarte sa pag -print ay nangangailangan ng mga inks na may mga tiyak na katangian:
Ang manu -manong pag -print ng screen ay maaaring magparaya sa mga inks na may mas mahabang oras ng pagpapatayo at iba't ibang mga viscosities.
Ang awtomatikong pag -print, kabilang ang mga robotic o inkjet system, ay humihiling ng mga inks na mabilis na gumaling at mapanatili ang pare -pareho na daloy.
Ang napiling tinta ay dapat na katugma sa paraan ng paggawa upang mapanatili ang kahusayan at kalidad ng pag -print sa produksiyon ng PCB.
3. Kinakailangan na resolusyon at kapal ng linya
Ang pagiging kumplikado ng disenyo ng PCB ay nakakaimpluwensya sa pagpili ng tinta. Ang mga high-density board na may mga sangkap na pinong pitch ay nangangailangan ng mga inks na maaaring makagawa ng matalim, tumpak na mga linya nang hindi kumakalat o smudging. Para sa mas simpleng disenyo, ang mas makapal na mga linya at mas kaunting paglutas ay maaaring katanggap -tanggap. Ang pagpili ng tamang tinta ay nakakatulong na makamit ang malinaw, mababasa na mga marka na mahalaga para sa pagpupulong at pag -aayos.
4. Thermal at Chemical Resistance sa panahon ng paghihinang
Sa panahon ng produksiyon ng PCB, ang mga silkscreen inks ay nakalantad sa mataas na temperatura at paghihinang kemikal. Ang mga inks ay dapat makatiis sa mga kundisyong ito nang walang pagkawalan ng kulay, pag -crack, o pagbabalat. Ang katatagan ng thermal at paglaban ng kemikal ay mahalaga para sa pagpapanatili ng integridad ng mga label ng sangkap at mga marking sa buong pagmamanupaktura at operasyon ng aparato.
Sa pamamagitan ng maingat na pagsasaalang -alang sa mga salik na ito, tinitiyak ng mga tagagawa ang tinta ng silkscreen na ginamit sa produksiyon ng PCB ay nakakatugon sa mga kinakailangang pamantayan para sa tibay, kalinawan, at pagiging tugma sa kanilang mga tiyak na proseso at aplikasyon.
Mga Paraan ng Application sa Produksyon ng PCB
Sa produksiyon ng PCB, ang pag -aaplay ng Silkscreen Ink ay tumpak na mahalaga para sa malinaw na pag -label at pagkakakilanlan ng board. Ang iba't ibang mga pamamaraan ng aplikasyon ay nag -aalok ng iba't ibang mga benepisyo depende sa scale ng produksyon at pagiging kumplikado.
1. Pag -print ng Screen
Ang pag-print ng screen ay ang pinaka-karaniwang at epektibong pamamaraan para sa pag-apply ng sutil na tinta sa karaniwang mga PCB. Ito ay nagsasangkot sa pagtulak ng tinta sa pamamagitan ng isang stencil ng mesh upang lumikha ng nais na pattern. Ang pamamaraan na ito ay angkop para sa daluyan hanggang sa malalaking pagpapatakbo ng produksyon, na nag-aalok ng maaasahang pagdirikit at mahusay na tibay.
2. Pag -print ng Inkjet
Ang pag -print ng Inkjet ay nagbibigay ng mataas na katumpakan at kakayahang umangkop, na ginagawang perpekto para sa mga digital na daloy ng trabaho at mabilis na prototyping sa produksiyon ng PCB. Ang pamamaraan na hindi contact na ito ay nag-sprays ng mga droplet ng tinta nang direkta sa board, na nagpapahintulot para sa mabilis na mga pagbabago sa disenyo nang walang mga bagong stencil. Ito ay higit sa paggawa ng detalyadong mga marka sa kumplikado o pasadyang mga board.

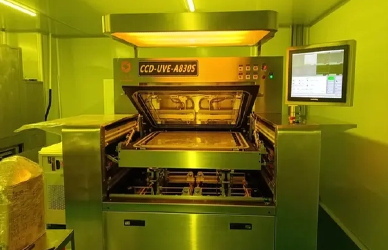

3. Pag-print ng Liquid Photo-Incaleable (LPI)
Ang pag-print ng LPI ay gumagamit ng isang tinta na sensitibo sa larawan na inilalapat sa pamamagitan ng pag-print ng screen at pagkatapos ay nakalantad sa ilaw upang makabuo ng mga magagandang detalye. Ang pamamaraang ito ay pinapaboran para sa mga high-density na PCB na nangangailangan ng pantasa, mas tumpak na mga layer ng silkscreen. Karaniwan ang LPI sa advanced na pagmamanupaktura kung saan kritikal ang kaliwanagan at resolusyon.
Konklusyon
Sa produksiyon ng PCB , ang pagpili ng tamang tinta ng silkscreen ay mahalaga para sa pagkamit ng malinaw, matibay na mga marka na pinadali ang pagpupulong, pagsubok, at pagpapanatili. Ang mga pangunahing uri ng tinta-batay sa Epoxy, UV-curure, at likidong larawan-hindi maihahawak-bawat isa ay nagdadala ng mga natatanging pakinabang na naaayon sa iba't ibang mga pangangailangan sa produksyon at mga kumplikado sa board.
Ang pagpili ng naaangkop na tinta ay nakasalalay sa mga kadahilanan tulad ng mga kinakailangan sa disenyo ng PCB, mga pamamaraan ng pag -print, at mga kondisyon sa kapaligiran. Para sa mga pinakamainam na resulta, lubos na inirerekomenda na makipagtulungan sa may karanasan at maaasahang mga tagagawa ng PCB na nauunawaan ang mga nuances na ito.
Kung nais mong malaman ang higit pa tungkol sa mga advanced na teknolohiya ng produksyon ng PCB at mga solusyon sa silkscreen, isaalang -alang Pag -abot sa Shenzhen Xinhui Technology Co, Ltd. Sa malawak na kadalubhasaan at isang pangako sa kalidad, ang teknolohiyang Shenzhen Xinhui ay maaaring magbigay ng propesyonal na gabay at na -customize na mga serbisyo sa pagmamanupaktura ng PCB upang matugunan ang iyong mga tiyak na pangangailangan.
