Az a helyzetben A PCB -előállítás , a szitanyomás a nyomtatott áramköri lap felületére nyomtatott tintarétegre utal, amely fontos szöveget és szimbólumokat tartalmaz. Ezt a réteget az alkatrészek pozícióinak címkézésére, a tesztpontok jelzésére, a logók vagy a figyelmeztetések megjelenítésére és az összeszerelés során történő orientáció elősegítésére használják.
Noha a silkscreen nem befolyásolja a PCB elektromos teljesítményét, kritikus szerepet játszik a gyártásban, az ellenőrzésben és a karbantartásban. A megfelelő típusú selyemszkrém tinta kiválasztása biztosítja a tartósságot, az olvashatóságot és a kompatibilitást a forrasztási és tisztítási folyamatokkal. A megbízható és professzionális PCB -előállításhoz a megfelelő selyemszűrő -anyagok kiválasztása ugyanolyan fontos, mint a réz elrendezés vagy a szubsztrát.
A Silkscreen célja egy PCB -n
Noha a szitanyomásréteg nem járul hozzá közvetlenül az elektromos teljesítményhez, döntő támogatási szerepet játszik a PCB gyártási folyamatában azáltal, hogy javítja a gyártás és a karbantartás során a használhatóságot, a pontosságot és a tisztaságot. Értéke a termelési hatékonyság és a végfelhasználói élmény javításában rejlik.
1. Az alkatrészek, a cikkszámok és a figyelmeztetések azonosítása
A szitanyomás réteg olyan létfontosságú információkat jelenít meg, mint például az alkatrészek referencia -jelölők (pl. R1, C3), a polaritási mutatók és a funkcionális címkék. Tartalmazhatja az alkatrészszámokat, a vállalati logókat vagy a figyelmeztetéseket (például a nagyfeszültségű zónákat), amelyek elősegítik az összeszerelési hibák megelőzését és a biztonsági előírások betartásának biztosítását.
2. A kézi szerelés, a tesztelés és a javítás támogatása
Mind az automatizált, mind a kézi munkafolyamatokban a Silkscreen címkék a technikusokat az alkatrészek helyes elhelyezésében irányítják. A tesztelés és a hibakeresés során a világosan megjelölt tesztpontok és azonosítók megkönnyítik a hibák megtalálását. A javítási forgatókönyvekben a szitanyomás segít a hibás alkatrészek hatékony diagnosztizálásában és cseréjében - a szervizelhető termékek kritikája.
3. Az olvashatóság és a szakmai megjelenés fokozása
A jól megtervezett silkscreen réteg javítja a PCB általános olvashatóságát, különösen a sűrű vagy összetett áramköri elrendezések kezelése esetén. Fokozza a végtermék professzionális megjelenését is, megerősítve a márka imázsát és a termelés minőségét, különös tekintettel az ügyféllel szembeni prototípusok vagy a kereskedelmi elektronika szempontjából.
Általános típusú silkscreen tinta használt tinta
A NYÁK előállításában a szitanyomás tinta megválasztása jelentősen befolyásolja az áramköri táblán lévő jelölések tartósságát, tisztaságát és általános minőségét. A különféle tintatípusok változó tulajdonságokat kínálnak a speciális gyártási igényekhez és a környezeti feltételekhez.
1. epoxi-alapú tinta
Az epoxi-alapú tinta a leggyakrabban használt silkscreen tinta a hagyományos PCB-előállításban. Kiváló tapadásáról ismert, jól köti a forrasztás maszk felületeit, és ellenáll a forrasztási folyamatokban részt vevő magas hőmérsékleteknek.
Tartósság: Az epoxi tinta nagyon ellenálló a hővel, a vegyi anyagokkal és a kopással szemben, így alkalmassá teszi a szigorú gyártási és működési feltételeket.
A sokoldalúság nyomtatása: A kézi szitanyomás és az automatizált folyamatok révén alkalmazható, lehetővé téve a gyártási skála rugalmasságát.
Megjelenés: Általában fehér vagy sárga, egyértelmű kontrasztot kínál a szokásos zöld forrasztási maszkkal.
2.
Az UV-vel megfogalmazott tinta egy modernabb alternatíva, amely a PCB-termelésben egyre népszerűbb, környezeti előnyei és a gyors kikeményedési idők miatt.

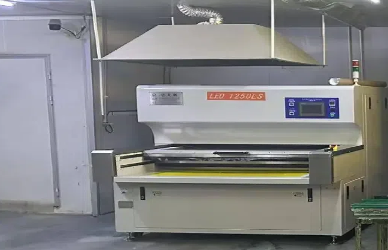

Gyors kikeményedés: Az ultraibolya fénynek való kitettség azonnal megkeményíti a tintát, felgyorsítva a termelési ciklusokat.
Környezetbarát: Ez a tinta típus kevesebb illékony szerves vegyületet (VOC) tartalmaz, csökkentve a káros kibocsátásokat a gyártás során.
Teljesítmény: Erős tapadást és kiváló kontrasztot biztosít a forrasztás maszk felületein, biztosítva a tartós olvashatóságot még durva körülmények között is.
3.
Az LPI tintát akkor használják, ha nagyobb pontosságra és finomabb részletekre van szükség a szitanyomás rétegben, különösen a fejlett vagy nagy sűrűségű PCB-kialakításban.
Alkalmazás: A szitanyomással alkalmazva az LPI tinta fotó-képalkotási folyamaton megy keresztül, ahol a fénynek vannak kitéve, és éles, részletes jelölések létrehozására fejlesztették ki.
Pontosság: Ideális a finomhangú alkatrészekhez és az összetett elrendezésekhez, ahol a hagyományos tintáknak nincs felbontása.
Használati esetek: A többrétegű vagy HDI PCB -kben általánosan alkalmazott, ahol a pontos címkézés kritikus jelentőségű az összeszerelés és a tesztelés szempontjából.
A tinta kiválasztását befolyásoló tényezők
A megfelelő selyemszűrő tinta kiválasztása kritikus döntés a PCB -előállításban, amely befolyásolja a deszka jelöléseinek tartósságát, egyértelműségét és általános minőségét. Számos tényező befolyásolja ezt a választást, biztosítva az anyagokkal, folyamatokkal és a végfelhasználási követelményekkel való kompatibilitást.
1. Teszek anyag és felületi kivitel
A NYÁK szubsztrátja és felületének befejezése befolyásolja a tinta tapadását és teljesítményét. Például a tintának jól kell kötnie a szokásos forrasztási maszk anyagokat, mint például az epoxi vagy az LPI (folyékony fotó-képzelhető) bevonatok. Egyes tinták jobban teljesítenek sima felületeken, míg mások durva vagy rugalmas szubsztrátokhoz készültek. A megfelelő illesztés biztosítja, hogy a silkscreen érintetlen maradjon a PCB életciklusában.
2. Nyomtatási módszer (kézikönyv vs. automatizált)
Különböző nyomtatási technikákhoz tintákat igényelnek, amelyek specifikus tulajdonságokkal rendelkeznek:
A kézi szitanyomás tolerálhatja a tintákat hosszabb szárítási idővel és eltérő viszkozitással.
Az automatizált nyomtatás, beleértve a robot- vagy tintasugaras rendszereket, olyan tintákat igényel, amelyek gyorsan gyógyulnak és fenntartják a következetes áramlást.
A kiválasztott tintának kompatibilisnek kell lennie a termelési módszerrel a PCB -előállítás hatékonyságának és nyomtatási minőségének fenntartása érdekében.
3. A szükséges felbontás és a vonal vastagsága
A PCB -kialakítás bonyolultsága befolyásolja a tinta megválasztását. A nagy sűrűségű deszkák finom hangulatos alkatrészekkel olyan festékeket igényelnek, amelyek éles, pontos vonalakat hozhatnak létre, anélkül, hogy elterjednének vagy elmosódnának. Az egyszerűbb mintákhoz a vastagabb vonalak és a kevesebb felbontás elfogadható lehet. A megfelelő tinta kiválasztása elősegíti az egyértelmű, olvasható jelölések elérését, amelyek nélkülözhetetlenek az összeszereléshez és a hibaelhárításhoz.
4. Termális és kémiai ellenállás a forrasztás során
A NYÁK előállítása során a szitanyomásos tinták magas hőmérsékleteknek és forrasztási vegyi anyagoknak vannak kitéve. A tintáknak ellenállniuk kell ezeknek a feltételeknek elszíneződés, repedés vagy hámozás nélkül. A hőstabilitás és a kémiai ellenállás kulcsfontosságú az alkatrészek címkéinek és jelöléseinek integritásának fenntartásához a gyártás és az eszköz működése során.
Ezeknek a tényezőknek a gondos mérlegelésével a gyártók biztosítják, hogy a PCB -termelésben használt szitanyomás tinta megfelel -e a tartósság, az érthetőség és a kompatibilitás szükséges előírásainak az egyedi folyamatokkal és alkalmazásokkal.
Alkalmazási módszerek a NYÁK előállításában
A NYÁK előállításában a szitanyomás -tinta pontosan alkalmazása elengedhetetlen a címkézés és a táblák azonosítása szempontjából. A különböző alkalmazási módszerek változó előnyöket kínálnak a termelési skálától és a bonyolultságtól függően.
1. szitanyomás
A szitanyomás a leggyakoribb és költséghatékony módszer a szitanyomás tinta alkalmazására a standard PCB-ken. Ez magában foglalja a tinta tolását egy háló sablonon keresztül, hogy megteremtse a kívánt mintát. Ez a technika jól alkalmazható közepes és nagy termelési futásokhoz, megbízható tapadást és jó tartósságot kínálva.
2. tintasugaras nyomtatás
A tintasugaras nyomtatás nagy pontosságot és rugalmasságot biztosít, így ideális a digitális munkafolyamatokhoz és a PCB gyártásának gyors prototípusához. Ez a nem érintkezés nélküli módszer a tintacseppeket közvetlenül a táblára permetezi, lehetővé téve a gyors tervezés megváltoztatását új sablonok nélkül. Kiemelkedik a részletes jelölések elkészítésében a komplex vagy egyedi táblákon.
3.
Az LPI nyomtatás fotóérzékeny tintát használ, amelyet a képernyőnyomáson alkalmaznak, majd a fénynek kitéve a finom részletek kidolgozásához. Ezt a módszert részesítik előnyben a nagy sűrűségű PCB-k számára, amelyek élesebb, pontosabb szitanyomásrétegeket igényelnek. Az LPI gyakori a fejlett gyártásban, ahol a tisztaság és a felbontás kritikus jelentőségű.
Következtetés
a A NYÁK előállításában megfelelő selyemszűrő tinta kiválasztása elengedhetetlen a tiszta, tartós jelölések eléréséhez, amelyek megkönnyítik az összeszerelést, a tesztelést és a karbantartást. A fő tintátípusok-az epoxi-alapú, UV-kezeléses és folyékony fotóépíthetőek-mindegyik egyedi előnyökkel jár, amelyek a különböző termelési igényekhez és a deszkák komplexitásához igazodnak.
A megfelelő tinta kiválasztása olyan tényezőktől függ, mint például a PCB tervezési követelményei, nyomtatási módszerei és a környezeti feltételek. Az optimális eredmények elérése érdekében nagyon ajánlott együttműködni a tapasztalt és megbízható PCB -gyártókkal, akik megértik ezeket az árnyalatokat.
Ha többet szeretne megtudni a fejlett PCB gyártási technológiákról és a szitanyomás megoldásokról, fontolja meg A Shenzhen Xinhui Technology Co., Ltd. Széles körű szakértelemmel és a minőség iránti elkötelezettséggel a Shenzhen Xinhui technológia szakmai útmutatást és testreszabott PCB -gyártási szolgáltatásokat nyújthat az Ön egyedi igényeinek kielégítése érdekében.
