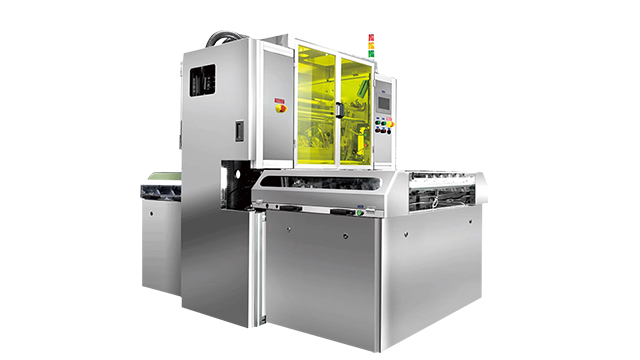

Laminator de tăiere automată a filmului uscat

În industria de producție de electronice în evoluție rapidă, precizia și eficiența sunt factori critici pentru succes. Printre diferitele progrese tehnologice, Laminatorul de tăiere automată a filmului uscat a apărut ca o inovație transformatoare în producția de PCB (Placă de circuit imprimat). Dezvoltată pentru procese de laminare a peliculei uscate de înaltă calitate, această soluție automată nu numai că optimizează eficiența producției, dar asigură și o acuratețe impecabilă în aplicații precum fabricarea PCB-urilor. Această lucrare de cercetare analizează tehnologia, aplicațiile, specificațiile sistemului și impactul în industrie al laminatorului de tăiere automată a filmului uscat.

Concentrându-se pe aspecte cheie, cum ar fi automatizarea, specificațiile materialelor și integrarea sistemului, această lucrare oferă o imagine de ansamblu cuprinzătoare a modului în care această mașină remodelează peisajul producției de electronice. În plus, vom explora contribuțiile sale la reducerea costurilor, optimizarea proceselor și îmbunătățirea calității produselor.

Pentru profesioniștii din industrie care doresc să adopte sisteme avansate de laminare, Laminatorul de tăiere automată a filmului uscat oferă o soluție robustă și fiabilă, care îndeplinește cerințele stricte ale mediilor moderne de producție. Să-i explorăm complexitățile și să evaluăm rolul său în modelarea viitorului producției de PCB.

Prezentare tehnologică

Caracteristici și funcționalități cheie

Laminatorul de tăiere automată a filmului uscat este o mașină automată concepută special pentru aplicarea foliei uscate pe suprafețele PCB cu precizie și eficiență ridicate. Componentele cheie includ mecanismul de tăiere a filmului, mecanismul de vid, sistemul de control al temperaturii și sistemul de control electronic. Fiecare dintre aceste sisteme funcționează sinergic pentru a asigura o laminare fără sudură, reducând intervenția umană și erorile.

• Controlul temperaturii: Echipat cu un senzor de temperatură în infraroșu și sistem de calcul cu precizie PID, laminatorul realizează o reglare precisă a temperaturii prin controale SSR.

• Mecanism de tăiere a filmului: Un sistem sincron cu curea cu motoare DC fără perii de mare viteză asigură tăierea precisă a filmelor uscate, adaptate dimensiunilor fiecărui PCB.

• Mecanism de vid: Un sistem de control al vidului segmentat îmbunătățește stabilitatea în timpul procesului de laminare prin adaptarea diferitelor specificații PCB.

• Automatizare: Controlerul de program PLC combinat cu o interfață om-mașină eficientizează operarea, menținând în același timp o precizie ridicată în aplicarea filmului.

Specificații materiale

Laminatorul de tăiere automată a filmului uscat este compatibil cu o gamă largă de materiale, făcându-l versatil pentru diferite cerințe de fabricație. Iată o prezentare generală a specificațiilor materialelor sale:

parametrilor	Specificația
Lățimea membranei	250-650mm
Grosimea filmului	15-76μm
Grosimea substratului PCB	0,05-3,3 mm
Diametrul exterior al rolei de membrană	Ø80-Ø200mm

Capacități de producție

Laminatorul este capabil să proceseze un număr semnificativ de PCB-uri pe oră, în funcție de dimensiunea plăcilor și de alți parametri operaționali. De exemplu:

• Viteza de livrare: reglabila de la 1,0 la 5,5 metri pe minut.

• Debit: Poate manipula până la 496 PCB-uri pe oră pentru plăci mai mici (300 mm lățime).

• Precizia marginilor: ± 1 mm atât pentru marginile de început, cât și pentru cele de jos.

Aplicații și impact în industrie

Aplicații în fabricarea PCB-urilor

Aplicația principală a laminatorului de tăiere automată a filmului uscat constă în fabricarea PCB-ului, unde automatizează procesul de laminare pentru aplicarea filmului uscat. Acest lucru este deosebit de important în industriile care necesită interconexiuni de înaltă densitate (HDI) și PCB-uri multistrat pentru dispozitive precum smartphone-uri, echipamente medicale și electronice auto.

Avantaje în producția modernă

Adoptarea acestui laminator avansat oferă mai multe avantaje:

• Eficiență a costurilor: Reduce costurile cu forța de muncă prin automatizarea proceselor manuale.

• Precizie îmbunătățită: asigură o calitate constantă prin eliminarea erorilor umane.

• Ieșire mai mare: crește productivitatea prin viteze de procesare mai mari.

• Economii de materiale: Optimizează utilizarea filmului prin reducerea la minimum a deșeurilor.

Concluzie

Laminatorul de tăiere automată a filmului uscat este o inovație care schimbă jocul în fabricarea PCB-ului, oferind eficiență, precizie și adaptabilitate de neegalat la diverse nevoi de producție. Prin integrarea automatizării și a sistemelor avansate de manipulare a materialelor, stabilește un nou reper pentru calitate și productivitate în industrie.

Pentru companiile care își propun să rămână în frunte pe o piață din ce în ce mai competitivă, investiția în tehnologii de ultimă oră precum acest laminator este crucială. După cum sa demonstrat, capacitatea sa de a eficientiza operațiunile, asigurând în același timp rezultate de înaltă calitate, îl face un activ de neprețuit pentru orice unitate de producție de electronice.
